一、建筑立面图的形成

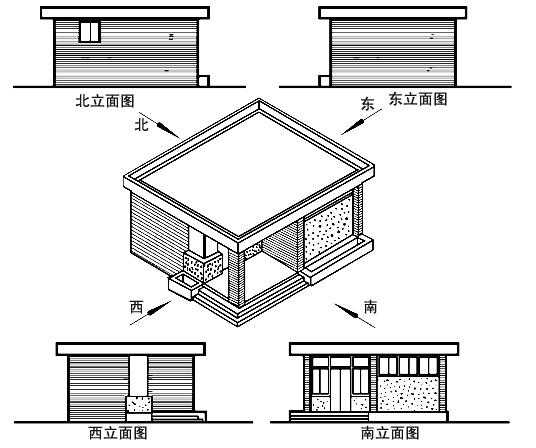

以平行于房屋外墙面的投影面，用正投影的原理绘制出的房屋投影图，称为立面图(见图56)。建筑立面图的两种命名方法：按朝向命名和按定位轴线命名。
有定位轴线的建筑物，宜根据两端定位轴线号编注立面图名称
无定位轴线的建筑物，可按平面图各面的朝向确定名称
新手如何识读建筑立面图？_1
二、建筑立面图的作用及表示方法
1、建筑立面图主要反映房屋的体型和外貌、门窗的形式和位置、墙面的材料和装修做法等，是施工的重要依据。
2、建筑立面图的表示方法
(1) 定位轴线
(2) 图线
(3) 比例与图例
(4) 立面图上外墙面的装修做法一般用文字加以说明
(5) 详图索引符号的要求同平面图
(6) 尺寸标注
三、有关图线、绘图比例的规定
建筑物的外形轮廓用粗实线绘制；建筑立面凹凸之处的轮廓线、门窗洞以及较大的建筑构配件的轮廓线，如：雨蓬、阳台、阶梯等均用中粗实线绘制；较细小的建筑构配件或装饰线，如：勒脚、窗台、门窗扇、各种装饰、墙面上引条线、文字说明指引线等均用细实线绘制；室外地平线用特粗实线绘制。
绘制比例与建筑平面图相一致。
四、建筑立面图的基本内容
1、表达房屋外墙面上可见的全部内容，如散水、台阶、雨水管、花池、勒角、门头、门窗、雨罩、阳台、檐口等，以及屋顶的构造形式。
2、表明建筑物外形高度方向的三道尺寸。及建筑物总高度、分层高度和细部高度。本建筑物的总高度为24.95m，层高为3m，，室内外高差为450mm，窗台高为900mm等。
3、表明各部位的标高，便于查找高度上的位置。
4、表明首尾轴线号
5、表明外墙各部位建筑装饰材料做法，浅蓝灰色面砖饰面。
6、表明局部或外墙索引
7、表明门窗的式样及开启方式。
8、标注两端外墙定位轴线；书写图名与比例。
9、标注详图索引符号和必要的文字说明；
10、表明外墙面上各种构配件、装饰物的形状、用料和具体做法；

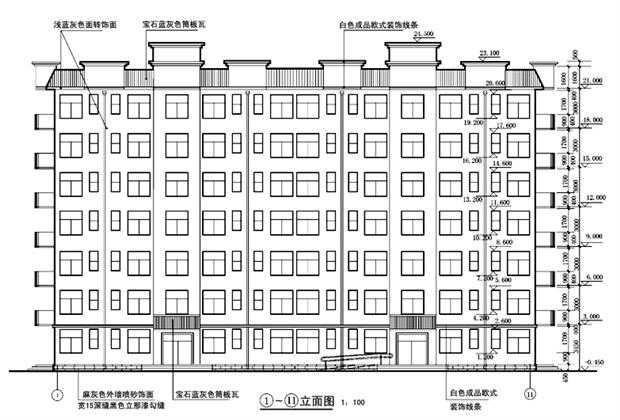

（图57正立面图）
