图1 独立基础底部配筋
首先看集中标注和原位标注。
集中标注的内容有什么呢？
包括：编号、截面竖向尺寸、高度、X和Y方向的底部钢筋等。
原位标注的内容有什么呢？
包括：底部的平面尺寸等。
通过原位标注和集中标注的信息，我们知道图1所示独立基础底部配筋的基本情况。
需要知道的是，钢筋的重量=长度*理论重量。
而理论重量可以通过钢筋的直径确定。我们要做的就是根据平法图集的构造规定，确定每根钢筋的直径、长度、根数，从而进行钢筋的计算。
通过原位标注和集中标注的信息，我们可以知道了钢筋的直径、每一个方向的间距，那么如何确定每根钢筋的长度，如何根据间距确定根数呢？

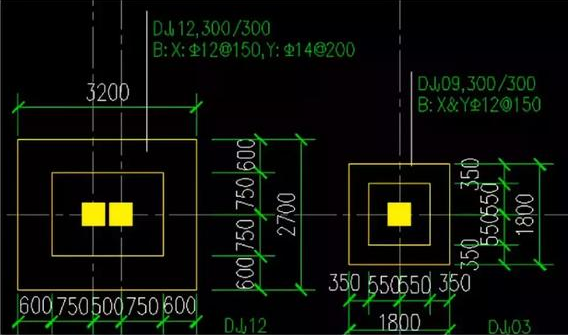

图2 某独立基础施工图
我们知道，16G图集分为两部分：第一部分是制图规则，第二部分是构造详图（包括一般构造和各个构件的标准构件详图）。
一般构造的内容是在使用构造详图时，为我们提供基础性的数据，这里暂且不谈。
那么，对于每一个构件的标准构件详图，就是用来确定不同的钢筋之间，它的长度、间距、如何排布等问题，通过查阅每一个构件的标准构造详图，结合它的制图规则来整个确定钢筋的布置和构成。
我们要做的就是通过制图规则和构造详图，将平面的标注的图纸，还原成立体的构件。也就是我们图集的使用方法。

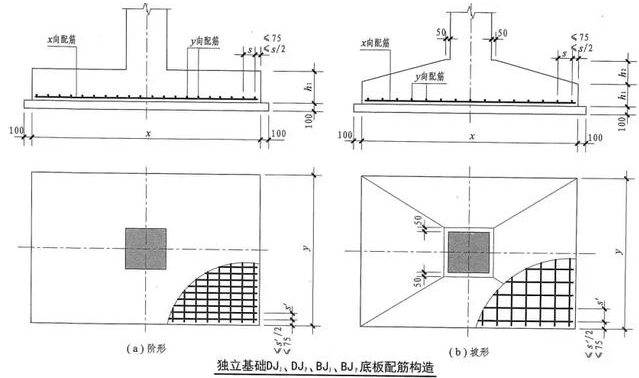

图3 图集16G101-3第67页
图3所示是两种独立基础的底板配筋构造（一个是阶形，一个是坡形）。我们看这个图的时候，觉得钢筋一个疏一个密，有的人可能会问，那是不是阶形的钢筋布置就密一些，坡形的就疏一些呢？
不是的。图3所示只是一个例子，具体的钢筋布置的疏密是由设计人员决定的，不是预算人员决定的。我们学习这张图，就是为了学会钢筋的排布规则，用以确定钢筋计算的信息而已。
如图3所示，独立基础底部的X和Y方向都是受力钢筋。那双向受力钢筋的长度如何确定？
我们可以依据保护层的定义进行确定：用构件的外截面尺寸，减去两个保护层的厚度，就得到了受力钢筋的长度。X方向和Y方向均是这样。

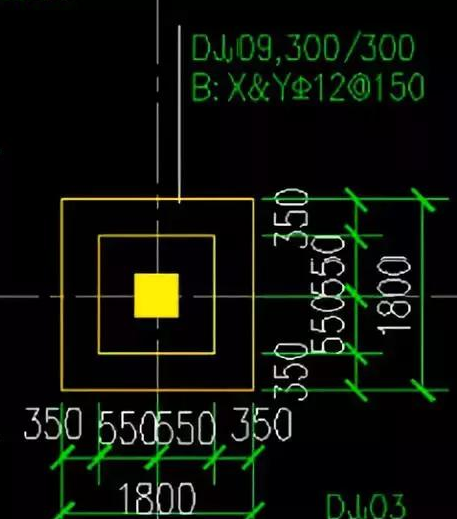

图4 某独立基础实例

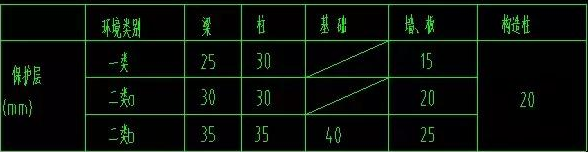

图5 图纸设计说明保护层厚度
根据图4具体实例所示：X方向和Y方向都是2级12间距150的单柱独立基础，保护层厚度从图纸中获取（注意：图纸如何规定就如何使用，一定要区分清楚）。根据图5所示，保护层厚度为40。再根据原位标注和集中标注确定的钢筋基本信息，从而进行钢筋的手算。
图6 独立基础手算表格
工作诀窍
手算表格如果公司有统一规定的模板，要按照公司格式计算。这样能够保证你的设计成果的认可度。如果没有规定，可按照自己习惯制表。
所以长度为：1800-40-40=1720mm
那么根数排布是如何确定的呢？
如图2所示，底部钢筋并不是严丝合缝的搭接，X方向和Y方向上的底部钢筋会露出一小截钢筋。在图3所示16G图集中阶形独立基础的构造详图所示，这一小截钢筋的间距要同时满足75和二分之s（s为钢筋间距），这也就是我们第一根钢筋的起算距离。
所以钢筋的排布根数为：
[（1800-2*min（75,150/2））/150]+1=12
也就是用外截面尺寸减去两边的起算距离，得到钢筋根数排布的净尺寸。
净尺寸除以钢筋的间距，向上取整后再+1。这是因为钢筋间距是受力的最大间距，只能小，不能够再大了，所以只能再加上一根钢筋，才能满足受力的要求。最后+1的目的是为了封边。
以上便是钢筋的排布根数的计算。
