楼梯各部分尺寸的确定根据 楼梯间的开间、进深、层高确定每层楼梯踏步的高和宽、梯段长度和宽度、以及平台宽度等。
根据建筑物的性质、楼梯的平面位置及楼梯间的尺寸确定楼梯的形式及适宜的坡度。初步确定踏步宽b和踏步高h。根据楼梯间开间尺寸确定梯段宽度B和梯井宽度。确定踏步级数咒,调整踏步高矗和踏步宽b,用层高H除以踏步高h,得踏步级数nH/h,当以为小数时,取整数,并调整踏步高h (hH/n),用公式b+h=450(mm),或b+2h=600~620(mm),确定踏步宽b。确定楼梯平台的宽度。注意 (梯段宽)。由踏步宽b及每梯段的级数,确定梯段的水平投影长度L。 ( 为级踏步的踏面数)。
根据上述尺寸画出楼梯底层、二层及顶层平面图的草图

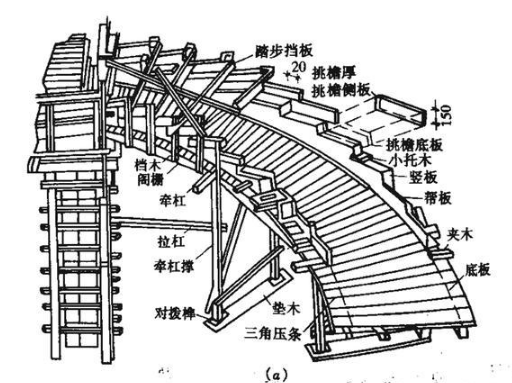

确定楼梯结构及构造形式确定楼梯为现浇或预制、梯段为板式或梁板式,以及平台板的支撑方式。
进行楼梯净空高度的验算,使之符合净空高度要求对于底层平台下做出入口时,应验算平台梁下净空高度是否满足2m的要求。若不满足,可通过下列途径加以调整:
降低楼梯间底层平台梁下的室内地坪标高。
将底层第一梯段增加级数。
底层设一跑直通二层。
将第一跑坡度适当增大,抬高底层平台标高。
根据平面图、剖切位置,及上述尺寸绘制剖面草图根据计算的踏步级数和踏步的宽度和高度,先画出全部踏步的剖面轮廓线,然后按所选定的结构形式画出梯段板厚(梁板式梯段还应画出梯梁高);画出平台梁及平台板;画出端墙及墙上的门、窗、过梁等。
根据剖面图调整好的尺寸,对平面图进行调整,并按设计要求进行尺寸标注
完成剖面图,加深并标注
如何设计楼梯(踏步尺寸,坡度,梯段宽度)
楼梯的坡度:楼梯坡度的确定,应考虑到行走舒适、攀登效率和空间状态因素。
梯段各级踏步前缘各点的联线称为坡度线。坡度线与水平面的夹角即为楼梯的坡度(这一夹角的正切称为楼梯的梯度)。室内楼梯的坡度一般为20度-45度为宜,最好的坡度为30度左右。特殊功能的楼梯要求的坡度各不相同。例如爬梯的坡度在60度以上,专用楼梯一般取45度-60度,室内外台阶的坡度为14度-27度,坡道的坡度通常在15度以下。一般说来,在人流较大、安全标准较高,或面积较充裕的场所楼梯坡宜平缓些,仅供少数人使用或不经常使用的辅助楼梯,坡度可以陡些,但最好不超过38度,除个性化楼梯或因空间可选择旋转楼梯。
踏步尺寸:
踏步的尺寸一般应与人脚尺寸步幅相适应,同时还与不同类型建筑中的使用功能有关。踏步的尺寸包括高度和宽度。踏步高度与宽度之比就是楼梯的梯度。踏步在同一坡度之下可以有不同的数值,给出一个恰当的范围,以使人行走时感到舒适。实践证明,行走时感到舒适的踏步,一般都是高度较小而宽度较大的。因此在选择高宽比时,对同一坡度的两种尺寸以高度较小者为宜,因行走时较之高度和宽度都大的踏步要省力些。但要注意宽度亦不能过小,以不小于240mm
为宜,这样可保证脚的着力点重心落在脚心附近,并使脚后跟着力点有90%在踏步上。就成人而言,楼梯踏步的最小宽度应为240mm,舒适的宽度应为280-300mm 左右。
国家标准:公共楼梯的踏步的高度为:160-170mm,常见的家中的水泥基座楼梯就是按这样的标准,较舒适的高度为160mm左右。
按目前的市场出售的家庭用的成品楼梯的情况来看,高度一般在170-210MM, 180MM左右是最经济适用的选择;同一楼梯的各个梯段,其踏步的高度、宽度尺寸应该是相同的,尺寸不应有无规律的变化,以保证坡度与步幅关系恒定。
梯段宽度:
梯段宽度一般由通行人流来决定,以保证通行顺畅为原则。单人通行的梯段宽度一般应为800-900mm,一般的成品楼梯应该按照这个宽度设计;但是用于公用场
所的楼梯,比如:双人通行的梯段宽度一般应为1100mm--1400mm;三人通行的梯段宽度一般应为1650--2100。如更多的人流通行,则按每股人流增加550+ (0-150)mm的宽度。
在楼梯设计时有些最基础的尺寸要求,普通楼梯的部件尺寸一般如下:
踏步板高度一般在16厘米到22厘米之间。
除了竖直的围栏外,楼梯的围栏也可以水平排列。
两根围栏的中心距离不要大于12.5厘米,否则小孩的头容易伸出去,造成危险。
安装好的楼梯踏板与墙面留小于2厘米的间隙,以免损害墙面。
楼梯间休息平台净空:等于或大于2100mm。
楼梯跑道净空:等于或大于2300mm。
客房走廊高;等于或大于2400mm。
两侧设座的综合式走廊宽度等于或大于2500mm。
楼梯扶手高;8501100mm。
门的常用尺寸:宽:8501000mm。
宙的常用尺寸;宽;4001800mm,(不包括组合式窗子)
窗台高;8001200mm。
楼梯尺寸计算
以常用的平行双跑楼梯为例,说明楼梯尺寸的计算方法,
根据层高H和初选步高h定每层步数N,N=H/h。
根据步数N和初选步宽b决定梯段水平投影长度L,L=(0.5N-1)b。
确定是否设梯井。供儿童使用的楼梯梯井不应大于120mm,以利安全。
根据楼梯间开间净宽A和梯井宽C确定梯段宽度a,a=(A-C)/2。
根据初选中平台宽D1（D1a）和楼层平台宽D2（D＞a）以及楼梯水平投影长度L检验楼梯间进深净长度B，D1+L+D2=B，如不能满足，可对L值进行调整即可（即调整值为B）。
