当梯段的水平跨度大于3m时采用梁式楼梯较为经济。
梁式楼梯的缺点是施工时支模比较复杂,外观也显得不够轻巧。

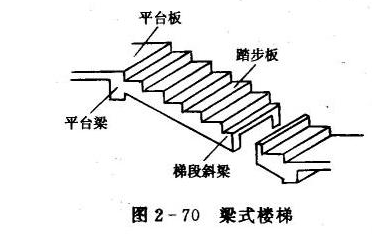

梁式楼梯
平台梁间由梯段梁支承踏步板;
钢砼踏步板的主筋沿踏面的长方向配置;
钢砼梯段梁的主筋沿长方向配置;

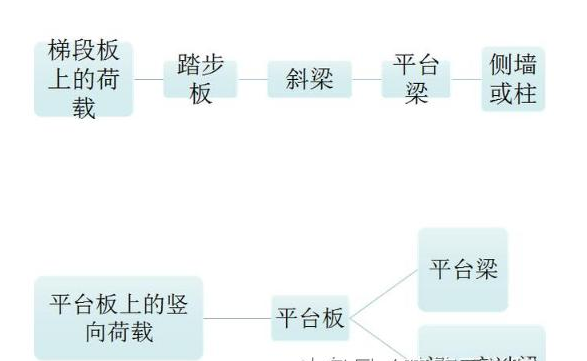

(一)梁式楼梯传力途径
(二)梁式楼梯的计算
1、踏步板计算
组成:斜板和三角形踏步
荷载:恒载和活荷载,为均布荷载。

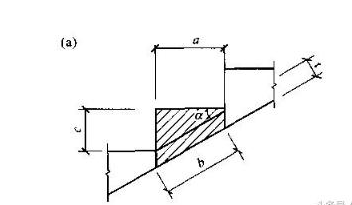

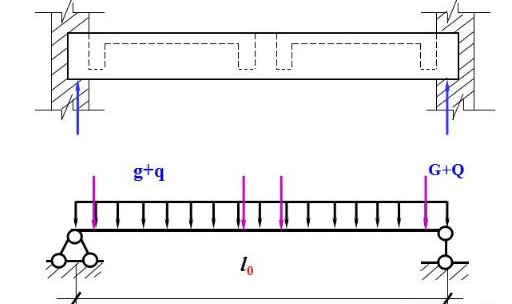

计算模型:踏步板两端支承在斜梁上,按两端简支的单向板进行计算。取一个踏步为计算单元。其截面为梯形,可按截面面积相等的原则,等效为同宽度的矩形截面。
