梁式楼梯设计的这些数据与计算你都知道吗

当梯段的水平跨度大于3m时采用梁式楼梯较为经济。

梁式楼梯的缺点是施工时支模比较复杂，外观也显得不够轻巧。

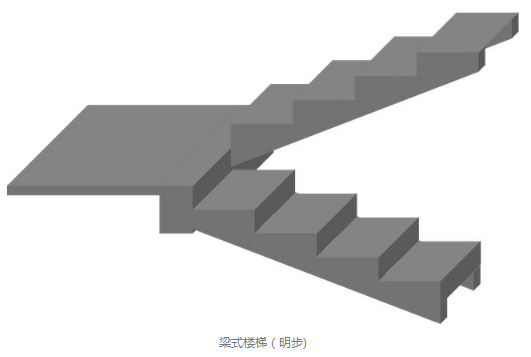

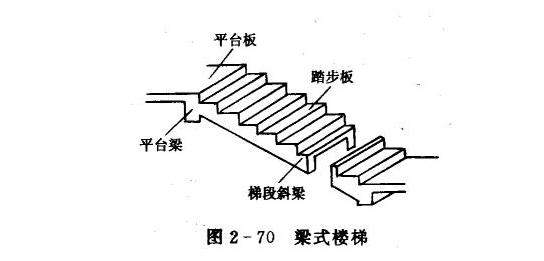

梁式楼梯

平台梁间由梯段梁支承踏步板；

钢砼踏步板的主筋沿踏面的长方向配置；

钢砼梯段梁的主筋沿长方向配置；

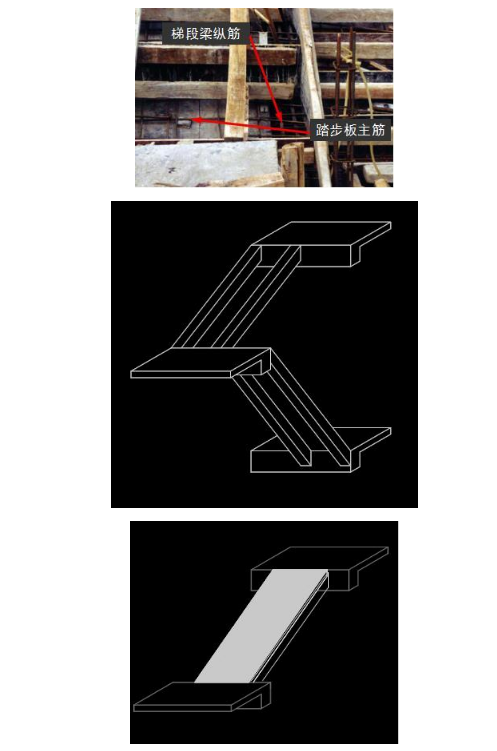

（一）梁式楼梯传力途径

（二）梁式楼梯的计算

1、踏步板计算

组成：斜板和三角形踏步

荷载：恒载和活荷载，为均布荷载。

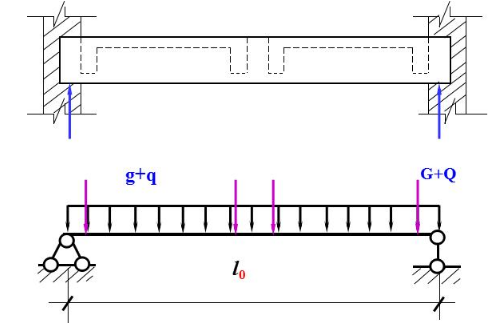

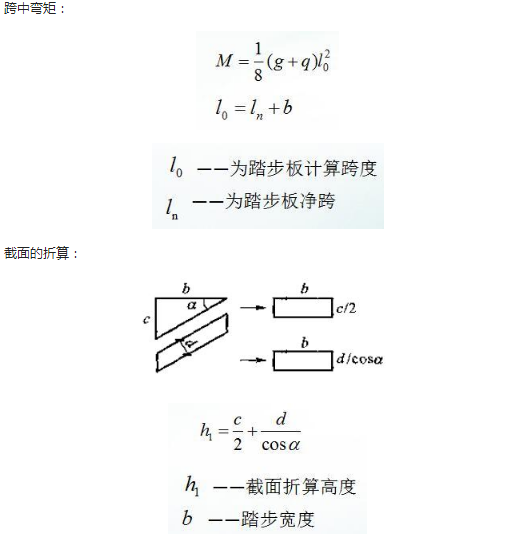

计算模型：踏步板两端支承在斜梁上，按两端简支的单向板进行计算。取一个踏步为计算单元。其截面为梯形，可按截面面积相等的原则，等效为同宽度的矩形截面。
