准备工作
通过本节的学习，你将能够：
1.正确选择清单与定额规则及相应的清单库和定额库；
2.区分做法模式；
3.正确设置室内外高差；
4.定义楼层及统一设置各类构件混凝土标号；
5.按图纸定义轴网。
新建工程
通过本小节的学习，你将能够：
1．正确选择清单与定额规则及相应的清单库和定额库；
2．正确设置室内外高差；
3．依据图纸定义楼层；
4．依据图纸要求设置混凝土标号、砂浆标号
（一）.任务说明
根据《办公大厦建筑工程图》，在软件中完成新建工程的各项设置。
（二）.任务分析
（1）软件中新建工程的各项设置都有哪些？
（2）清单与定额规则及相应的清单库和定额库都是做什么用的？
（3）室外地坪标高的设置是如何计算出来？
（4）各层对混凝土标号、砂浆标号的设置，对哪些操作有影响？
（5）工程楼层的设置，应依据建筑标高还是结构标高？区别是什么?
（6）基础层的标高应如何设置？
（三）.任务实施
1）新建工程
（1）新建工程
①启动软件，进入如下界面欢迎使用GCL2013，（注意：本教材使用的图形软件版本号为10.3.11.896。）
②鼠标左键点击欢迎界面上的新建向导，进入新建工程界面。
工程名称：按工程图纸名称输入，保存时会作为默认的文件名。本工程名称输入为样例工程。

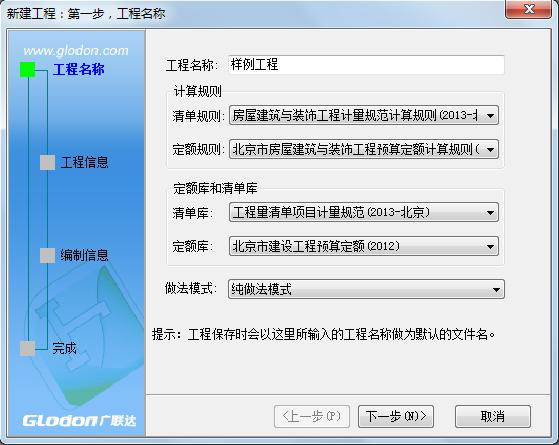

计算规则、定额和清单库选择如图2.3所示。
做法模式：选择纯做法模式。
软件提供了两种做法模式：纯做法模式和工程量表模式。工程量表模式与纯做法模式的区别在于：工程量表模式针对构件需要计算的工程量给出了参考列项。
③点击下一步，进入工程信息界面。
在工程信息中，室外地坪相对0.000标高的数值；需要根据实际工程的情况进行输入。
室外地坪相对0.000标高会影响到土方工程量计算。可根据建施-9中的室内外高差确定。
灰色字体输入的内容只起到表示作用，所以地上层数、地下层数也可以不按图纸实际输入。
④点击下一步，进入编制信息界面，根据实际工程情况添加相应的内容，汇总时，会反应到报表里。
⑤点击下一步，进入完成界面，这里显示了工程信息和编制信息。
⑥点击完成，完成新建工程，切换到工程信息界面，该界面显示了新建工程的工程信息，供用户查看和修改。
2）建立楼层
（1）分析图纸
层高的确定按照结施-4中结构层高建立。
（2）建立楼层
①软件默认给出首层和基础层。在本工程中，基础层的筏板厚度为500，在基础层的层高位置输入0.5，板厚按照本层的筏板厚度输入为500。
②首层的结构底标高输入为-0.1，层高输入为3.9m，板厚本层最常用的为120。
鼠标左键选择首层所在的行，点击插入楼层，添加第2层，2层的高度输入为3.9m，最常用的板厚为120mm。

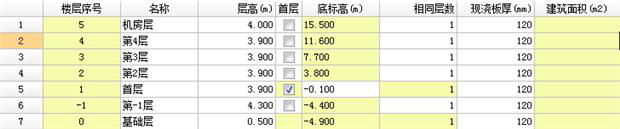

③按照建立2层同样的方法，建立35层，5层层高为4.1m，可以按照图纸把5层的名称修改为机房层。点击基础层，插入楼层，地下一层的层高为4.3m，各层建立后，如图所示。
（3）标号设置
从结构设计总说明（一）第八条2.混凝土中可知各层构件混凝土标号。
从八条5.砌体（填充墙）中分析，砂浆基础采用M5水泥砂浆；一般部位为M5混合砂浆。
在楼层设置下方是软件中的标号设置，是集中统一管理构件混凝土标号、类型，砂浆标号、类型；对应构件的标号设置好后，在绘图输入新建构件时，会自动取这里设置的标号值。同时，标号设置适用于对定额进行楼层换算。
建立轴网
通过本小节学习，你将能够：
1．定义楼层及各类构件混凝土标号设置；
2．按图纸定义轴网。
（一）、任务说明
根据《办公大厦建筑工程图》，在软件中完成轴网建立。
（二）、任务分析
（1）建施与结施图中采用什么图的轴网最全面？
（2）轴网中上、下、左、右开间如何确定？
（三）、任务实施
1）建立轴网
楼层建立完毕后，切换到绘图输入界面。首先，建立轴网。施工时是用放线来定位建筑物的位置，使用软件做工程时是用轴网来定位构件的位置。
（1）分析图纸
由建施-3可知该工程的轴网是简单的正交轴网，上下开间在9轴~11轴之间轴距不同，左右进深轴距都相同。
（2）轴网的定义
①切换到绘图输入界面之后，选择导航栏构件树中的轴网，点右键，选择定义；软件切换到轴网的定义界面。
②点击新建，选择新建正交轴网，新建轴网-1。
③输入下开间；在常用值下面的列表中选择要输入的轴距，双击鼠标即添加到轴距中；或者在添加按钮下的输入框中输入相应的轴网间距，点击添加按钮或回车即可；按照图纸从左到右的顺序，下开间依次输入4800，4800，4800，7200，7200，7200，4800，4800，4800；本轴网上下开间在9轴~11轴不同，需要在上开间中也输入轴距。
④切换到上开间的输入界面，按照同样的方法，依次输入为4800，4800，4800，7200，7200，7200，4800，4800，1900，2900。
⑤输入完上下开间之后，点击轴网显示界面上方的轴号自动生成命令，软件自动调整轴号与图纸一致。
⑥切换到左进深的输入界面，按照图纸从下到上的顺序，依次输入左进深的轴距为7200，6000，2400，6900；因为左右进深轴距相同，所以右进深可以不输入。
⑦可以看到，右侧的轴网图显示区域，已经显示了定义的轴网，轴网定义完成。
2）轴网的绘制
（1）绘制轴网
①轴网定义完毕后，点击绘图按钮，切换到绘图界面。
②弹出请输入角度对话框，提示用户输入定义轴网需要旋转的角度。本工程轴网为水平竖直向的正交轴网，旋转角度按软件默认输入0即可。
③点击确定，绘图区显示轴网，绘制完成。这样，就完成了对本工程轴网的定义和绘制。
（2）轴网的其他功能
①设置插入点：用于轴网拼接，可以任意设置插入点（不在轴线交点处或在整个轴网外都可以设置）。
②修改轴号，修改轴距：当检查已经绘制的轴网有错误的时候，可以直接修改。
③软件提供了辅轴轴线，用于构件辅轴定位。辅轴在任意图层都可以直接添加。辅轴主要有：两点、平行、点角、圆弧。
（四）、任务结果
完成轴网如图所示。
（五）、总结拓展
（1）新建工程中，主要确定工程名称，计算规则以及做法模式。蓝色字体的参数值影响工程量计算，照图纸输入，其他信息只起标识作用。
（2）首层标记：在楼层列表中的首层列，可以选择某一层作为首层。勾选后，该层作为首层，相邻楼层的编码自动变化，基础层的编码不变。
（3）底标高：是指各层的结构底标高；软件中只允许修改首层的底标高，其他层标高自动按层高反算。
（4）相同板厚：是软件给的默认值，可以按工程图纸中最常用的板厚设置；在绘图输入新建板时，会自动默认取这里设置的数值。
（5）建筑面积：是指各层建筑面积图元的建筑面积工程量；为只读。
（6）可以按照结构设计总说明，对应构件选择标号和类型；对修改的标号和类型，软件会以反色显示。在首层输入相应的数值完毕后，可以使用右下角的复制到其他楼层命令，把首层的数值复制到参数相同的楼层。各个楼层的标号设置完成后，就完成了对工程楼层的建立，可以进入绘图输入进行建模计算。
(7)有关轴网的编辑、辅轴轴线的详细操作，请查阅《文字帮助》绘图输入轴线。
（8）建立轴网时，输入轴距的两种方法：常用的数值可以直接双击；常用值中没有的数据我们直接添加即可。
(9)当上下开间或者左右进深轴距不一样的时候（即错轴），可以使用轴号自动生成将轴号排序。
（10）比较常用的建立辅助轴线的功能：二点辅轴（直接选择两个点绘制辅助轴线）；平行辅轴（建立平行于任意一条轴线的辅助轴线）；圆弧辅轴（可以通过选择三个点绘制辅助轴线）。
（11）在任何界面下都可以添加辅轴。轴网绘制完成后，就进入绘图输入部分。绘图输入部分可以按照后面章节的流程进行。

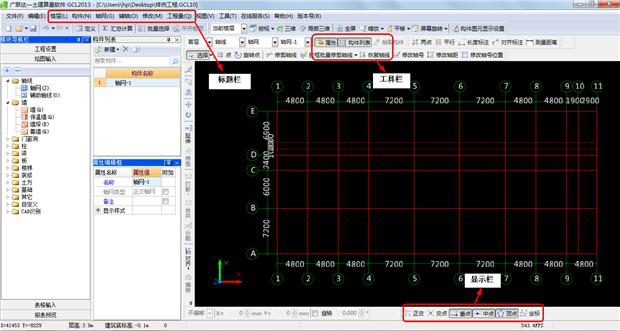

（12）软件的页面介绍如图所示。
柱工程量的计算
通过本小节的学习，你将能够：
1.依据定额和清单确定柱的分类和工程量计算规则；
2.定义矩形柱、圆形柱、参数化柱的属性并套用做法；
3.绘制本层柱图元；
4.统计本层柱的个数及工程量。
一、任务说明
（1）完成首层矩形柱、圆形柱及异形端柱的定义、做法套用、图元绘制。
（2）汇总计算，统计本层柱的工程量。
二、任务分析
（1）各种柱在计量时的主要尺寸是哪些？从什么图中什么位置找到？有多少种柱？
（2）工程量计算中柱的都有哪些分类？都套用什么定额？
（3）软件如何定义各种柱？各种异形截面端柱如处理？
(4)构件属性、做法、图元之间什么关系？
(5)如何统计本层柱的清单工程量和定额工程量。
三、任务实施
1）分析图纸
①在框架剪力墙结构中，暗柱的工程量并入墙体计算，结施-4中暗柱有两种形式：一种和墙体一样厚，如GJZ1的形式，作为剪力墙处理；另一种为端柱如GDZ1，突出剪力墙的，在软件中类似GDZ1这样的端柱可以定义为异形柱，在做法套用的时候套用混凝土墙体的清单和定额子目。

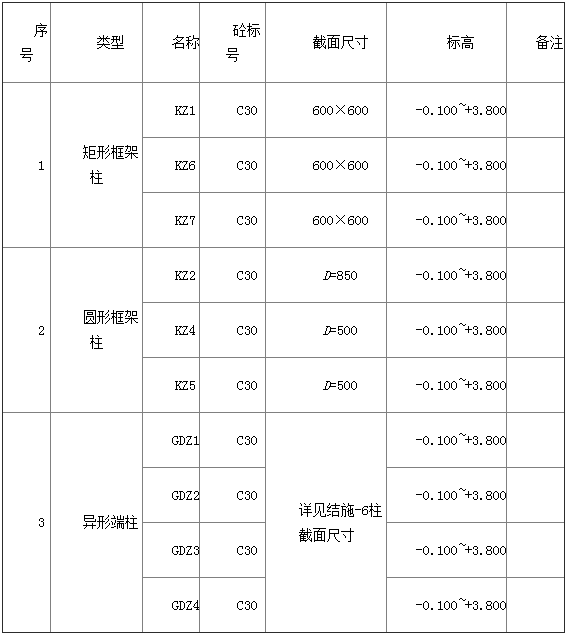

②结施-5的柱表中得到柱的截面信息，本层包括矩形框架柱、圆形框架柱及异形端柱，主要信息如下所示。
