土石方工程工程量计算常用数据,内附图解及公式

一、土石方开挖工程A计算常用公式

1.挖沟槽土石方工程量计算

其中沟槽断面有如下形式:

(1)基础无垫层时。

1)两面放坡如图9-3(a)所示。

2.边坡土方工程量计算

为了保持土体的稳定和施工安全,挖方和填方的周边都应修筑成适当的边坡.边坡的表示方法如图9-5 (a)所示。图中的m为边坡底的宽度b与边坡高度h的比,称为坡度系数.当边坡高度h为已知时,所需边坡底宽b即等于mh(1:m=h:b)。若边坡高度较大,可在满足土体稳定的条件下,根据不同的土层及其所受的压力,将边坡修筑成折线形,如图9-5(b)所示,以减小土方工程量。

边坡的坡度系数(边坡宽度,边坡高度)根据不同的填挖高度(深度)、土的物理性质和工程的重要性,在设计文件中应有明确的规定.常用的挖方边坡坡度和填方高度限值.见表9-9和表9-10.

3.石方开挖澡破每1m耗炸药量

石方开挖爆破每1m耐耗炸药量见表9-11所示。

二、大型土(石)方工程工程,计算常用公式

1.大型土《石】方工程工程最方格网计算法

(1)土石方工程量的计算公式可参照表9-12进行。如遇陡坡等突然变化起伏地段,由于高低悬殊,就视具体情况另行补充计算.

(2)将挖方区、填方区所有方格计算出的工程量列表汇总,即得该建筑场地的土石方挖、填方工程总量。

2.大型土{石)方工程工程最横截面计算法

(1)计算横截面面积:按表9-13的面积计算公式,计算每个截面的填方或挖方截面积。

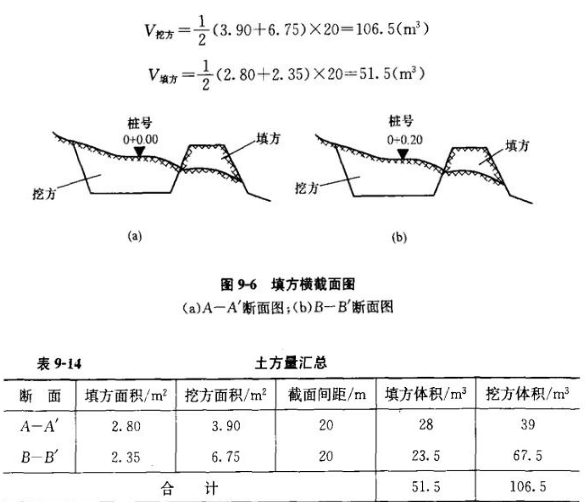

(3)按土方量汇总(表9-14):如图9-6(a)所示,设桩号0十0.00的填方横截面积为2.80㎡.挖方横截面积为3.90㎡:图9-6(b)中,桩号0+0.20的填方横断面积为2. 35㎡,挖方横截面面积为6. 75㎡,两桩间的距离为20m(图9-6),则其挖填方量各为:

三、其他相关数据

(一)打桩

1.桩的规格

2.桩的数量

每打10 m或10 t桩所需的根数(以选用的长度全部计算)见表9-15.

3.桩距

每打10m木制桩或lot钢制桩单排距离见表9-16.

(1)圆木桩采用疏打,中心距间隔lm,

(2)钢制桩采用咬口密打,每打lm距离为4.17根.

4.打桩入土深度

打桩人土深度见表9-17.

5.材料摊销次数及损耗系数

材料摊销次数及损耗系数见表9-18,

(二)支撑工程

1.有关数据取定

支撑工程有关数据取定见表9-19.

2.挡土板用量取定

(1)每100㎡木挡土板用量见表9-20

(2)每100㎡竹挡土板用量见表9-21.

(3)每100㎡钢挡土板用量见表9-22.

3.支撑用量取定

(1)每100㎡木挡土板、竹挡土板、钢挡土板的木支撑用量见表9-23.

(2)每100㎡,木挡土板、竹挡土板、钢挡土板的铁支撑用最见表9-24.

(3)槽钢挡土板支撑用量见表9-25.

4.材料的摊铺次数及损耗系数

材料的摊铺次数及损耗系数见表9-26.

(三)脚手架

(1)周转材料摊销量的计算方法。

(2)脚手架材料耐用期、施工期和回收残值的取定见表9-27,

(3)脚手架的面积及每100m需用量见表9-28.

(4)每100㎡脚手架的材料一次需用量见表9-29.
