广联达小技巧:双条基的设置和处理

1. 条基的建立:软件中建立条形基础时是按条基单元来建立的,条基单元采用自下而上的顺序进行建立.

2. 条基单元的属性中有 相对底标高和相对偏心距属性,我们可以利用这个属性来控制各条基单元之间的水平距离,即可以利用这个属性定义偏心条基或双条基。

3. 条基单元标高的控制:在条基单元的属性中通过相对底标高这个属性来控制各个单元之间的垂直位置。

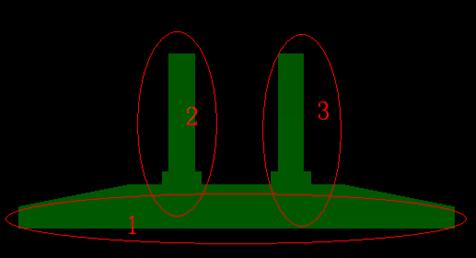

在GCL2008里,上图双条基在定义时需要建立三个条基单元,具体处理步骤如下:

步骤1:建立单元1。在条基基础构件下点击新建条形基础新建参数化条基单元;

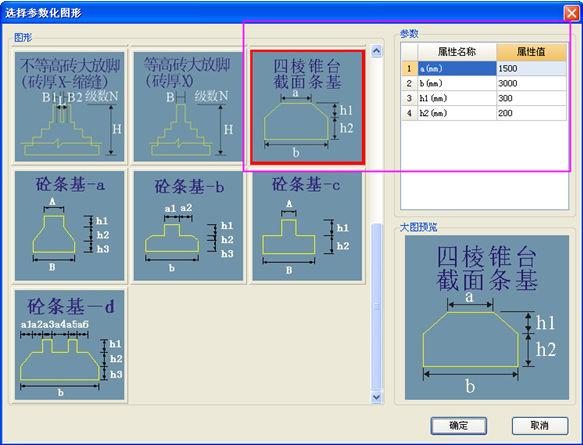

步骤2:选择参数化图形。这里我们选择四棱椎台截面条基,并输入相应的参数信息;

步骤3:建立单元2。再次点击新建选择新建参数化条基单元;

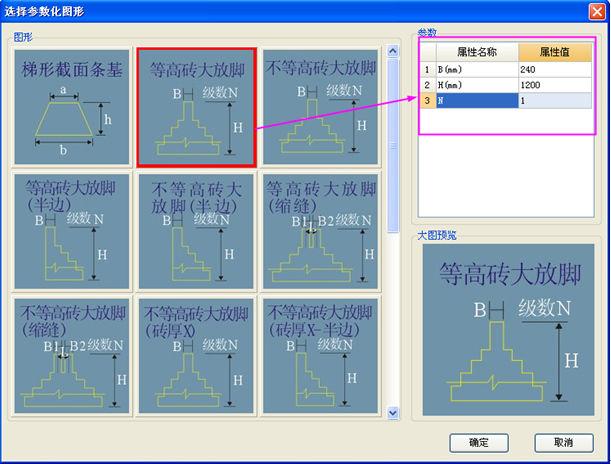

步骤4:选择参数化图形。这里我们选择等高砖大放角,并输入相应参数;

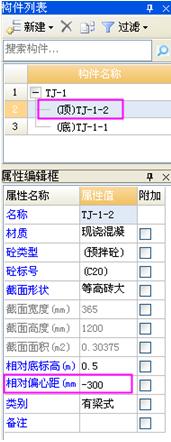

步骤5:调整相对偏心距。在名称为(顶)TJ-1-2的条基单元属性中调整相对信心距为-300(正值向右偏,负值向左偏);

步骤6:建立单元3。再次点击新建 选择新建参数化条基单元;

步骤7:选择参数化图形。这里我们选择等高砖大放角,并输入相应参数;

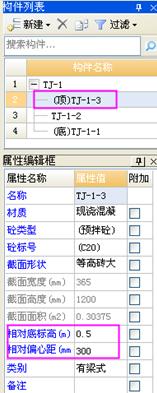

步骤8:调整相对偏心距和相对底标高。在名称为(顶)TJ-1-3的条基单元属性中调整相对信心距为300(正数向右偏,负数向左偏),调整相对底标高为0.5(同第二个条基单元的相对底标高即可);

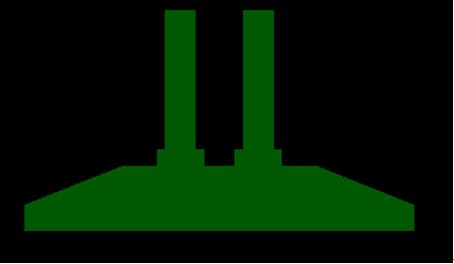

步骤9:条基定义完成,绘制条基后在三维效果图如下。

说明:

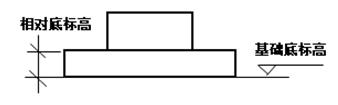

1、【相对底标高】:条形基础单元底相对于条形基础底标高的高度,底层单元的相对底标高一般为0,如图:

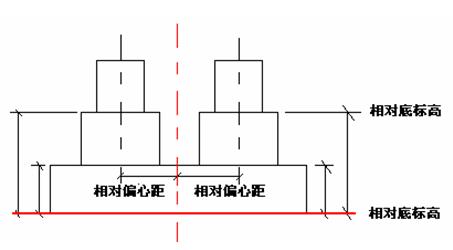

2、【相对偏心距】:条形基础单元的中心线与基准线间的距离,基准线为相对偏心距为0的条基单元的中心线,一般为条基底层单元的中心线,如图:
