广联达图形算量如何进行尺寸标注

在工程绘制过程或对量过程中,需要在图上量取尺寸后并保留尺寸标注,便于后续查看,这时就可以使用此功能。

软件操作

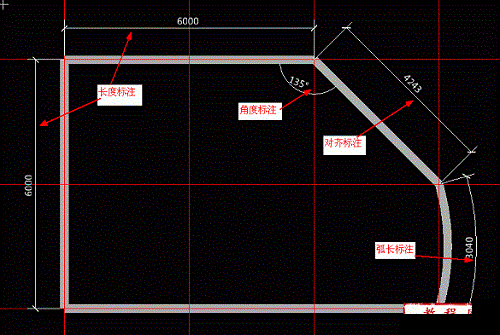

软件提供尺寸标注的方式有长度标注、对齐标注、角度标注和弧长标注,并且可以删除标注和拉伸标注。

1.长度标注:对于X方向或Y方向的线性构件,可以利用长度标。点击长度标注按钮,选择线性图元的两个端点即可完成标注。

2.对齐标注:对于与X轴或Y轴有一定角度的线性构件,可以利用对齐标注。 点击对齐标注按钮,选择线性图元的两个端点即可完成标注。

3.角度标注:对于标注两线性构件之间的角度。 点击角度标注按钮,选择两个线性图元即可完成标注。

4.弧长标注:对于弧形线性构件的标注。点击弧长标注按钮,选择弧形线性图元的两个端点即可完成标注。

5.删除标注:对于不需要的标注可以删除,但要先选择命令再选择标注。

6.拉伸标注:可以移动标注的位置。
