在实际软件操作中,如果能够变通的处理此类弧形斜板,不仅能准确的算出手工很难算出的工程量,而且还有一种应用软件的成就感呢!
这是一个某工程的外楼梯,是由两块弧形斜板与一块弧形平板组成,手工要准确的计算出此工程量的话,是要花费大量的时间的.但是软件中并没有提供出此类弧形斜板的功能.怎么办呢.通过以往的操作发现,软件虽然不能计算弧形的斜板,但是软件可以计算不带弧形不规则的多边形斜板,所以我想,如果把弧形斜板转化为多边形板,这样钢筋工程量不就好计算了吗？

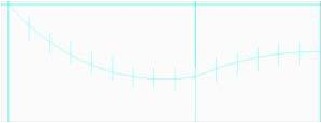

首先,在其它构件建完的前提下,我先在轴网上,把轴网这个弧形的轴网分成一小段一小段的,一般我是以500MM为间距的.这是根据弧度的大小自己确定的.弧度大的可以适当的加大分段的长度.反之则分成更小一些的.

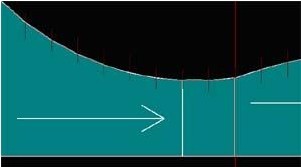

完成轴线的分段后,我们就可以画板了,我们这样画成近似弧形板,事实上,这样的弧形板与真正的弧形板计算结果基本是相同的.

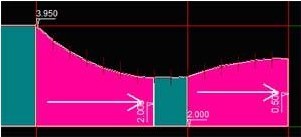

然后就可以把这块板定义成斜板了.

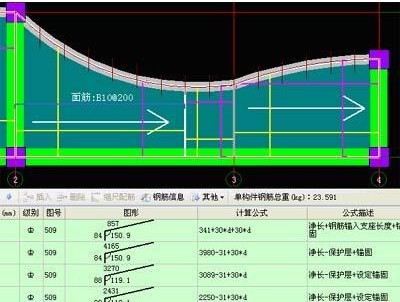

最后就按普通斜板的处理方法,画上钢筋.处理好与梁相关构件,再计算.一块手工花上半天几乎都计算不准确的弧形斜板就完成了.
软件的优势不仅仅在于能快速准确的计算出手工能计算出的构件的钢筋量,更在于能计算出手工很难准确计算或是手工要花费数倍于软件时间才能算出的钢筋工程量。我们以后在用软件过程中,如果碰到软件暂时不能处理的构件,一定要先想,在图形中有没有能变通处理的好方法.这样,才能更好的享用软件的数据共享所带来的快捷。
