广联达小技巧:筏板基础中马镫怎么计算

在筏板基础中,存在基础梁、柱墩、桩承台、积水坑等构件。我们在绘制的时候一般会在筏板基础中添加马镫筋,然后就没有其他操作了。

那么,这样马镫计算的对吗?够不够?

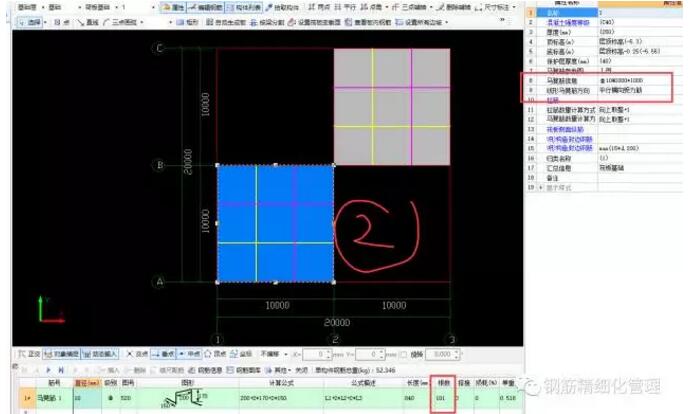

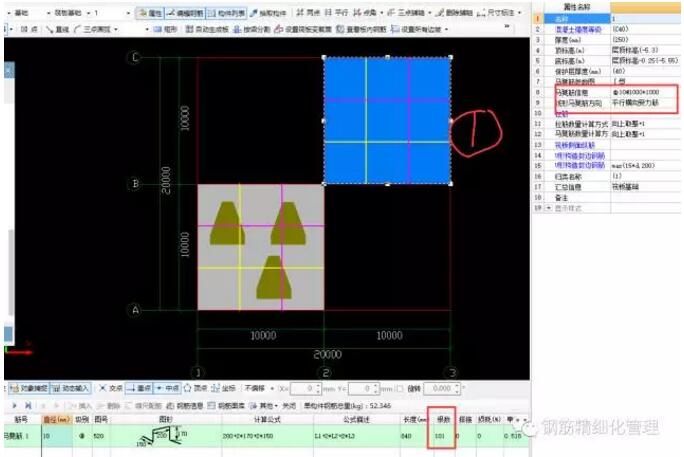

如图我在两块面积为100平米的板上布置了10个的间距1000的马镫。其中一块筏板带有三个桩承台,另一个筏板没有任何其他构件。

汇总计算后出现如下结果:

①号筏板马镫101个

②号筏板马镫101个

试验软件版本号:

结论:广联达软件(版本号12.7.1.2668)计算马镫数量是由面积换算出来的,筏板中构件不影响筏板中马镫数量记取。

提问:这样正确吗?

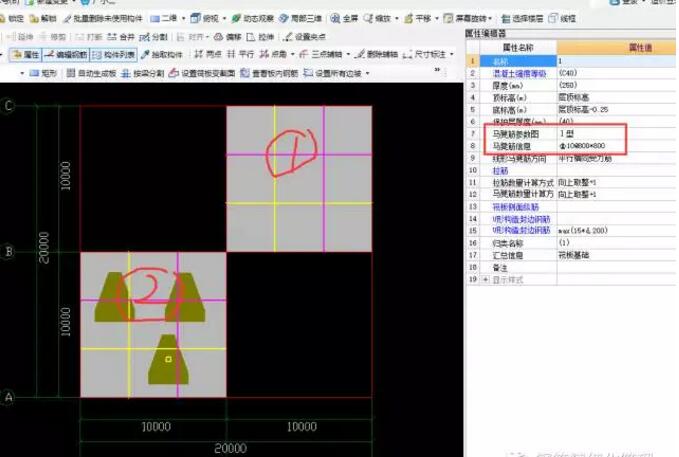

回答:不正确,马镫的高度不对,因为在承台的位置马镫明显高度比筏板中马镫高度高一些。

解决方法:在承台、柱墩等构件属性中添加马镫(高度,直径、数量)。

举一反三,筏板基础以及楼板中,存在梁柱等构件,软件在计算马凳个数时候是否扣减了这些构件?
