在之前的文章中，已经为大家介绍了建筑平面图的识图和墙体的建筑图与结构图的识图方法。不知道是否对你有所帮助呢？那么接下来，继续学习柱的建筑图和结构图的识图吧！
柱的分类
首先看分类。
按构件类型分类时，包括有框架柱、转换柱、芯柱、梁上柱、墙上柱。
框架柱（KZ）：由框架柱和框架梁形成的框架体系。在体系中呈竖向构件就叫框架柱，框架柱是框架梁的支座。在学习基础的时候，框架柱下面可以是筏形基础，也可以是独立基础。
框架体系的受力方式与传递方式是：力传到框架柱和框架梁上的板，板再传到梁上，梁再传到柱上，柱子传到柱下独立基础上，最后独立基础传到地基。
这种框架形式比起砌体墙整个受力方式得到提升，承载力优于砌体墙,可以获得较大面积的空间， 布置墙、次梁等等结构形式更灵活。
但随着时代的发展，框架形式不再受到大家的需要。原因在于当楼层很高的时候，底层柱子的受力会非常大，相应的底层柱子的截面就会非常大，从而影响到底层空间。一方面是浪费材料，另一方面是，柱子截面大，构件面积就会大，使用空间就会小。
因此，剪力墙形式得到了很大的发展。我们可以用很薄的剪力墙代替很粗的柱子的受力，也可以应用在很高的楼层。
框架柱
转换柱（ZHZ）：是两种受力体系的转换。上面可能是框架剪力墙或剪力墙结构体系，下面是框架体系。在两种受力体系之间的转换部位的这层，这里的柱子叫转换柱（16G以前叫框支柱）。转换柱这一层上面的梁叫做框支梁（KZL）。
整个这一层在两种受力体系之间，是体系交接的薄弱环节。由于两种体系受力传力情况不同，在转换层需要把剪力墙受力转换并传递到下面的框架形式上，最后传到地基上。所有的结构体系受力部分需要考虑的更加严谨，要严加防范与控制。
框支梁具体构造形式可在16G图集的96页找到。

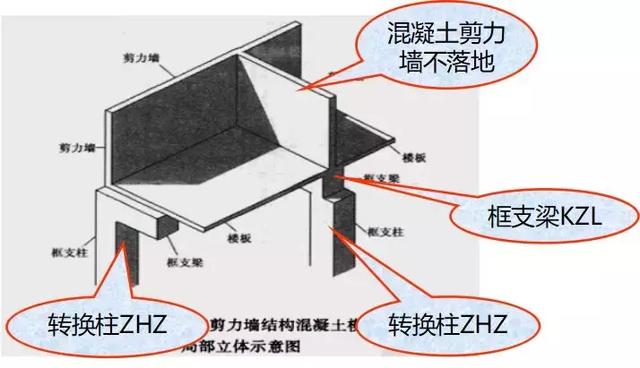

转换柱、框支梁
框架柱是直接生根于基础，框架梁搭在框架柱上。在某一层需要有柱子，但柱子不需要通到基础。所以出现了梁上柱与墙上柱。梁上柱是框架梁上直接起柱的形式，墙上柱是剪力墙上直接起柱的形式。也就是说，这两种柱子生根的地方一个是梁，一个是墙。

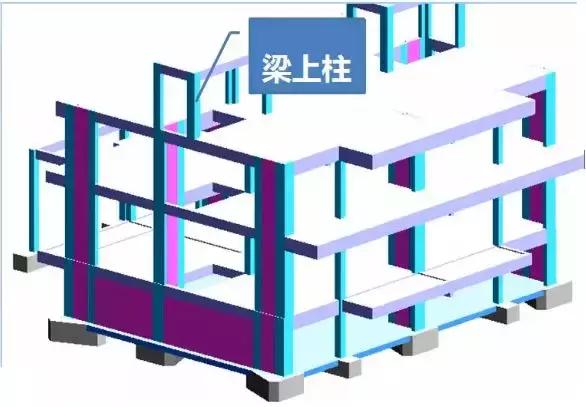

梁上柱、墙上柱
芯柱（XZ）：相较于其他能够在外观上能够看到和图纸上能够显示出来，芯柱在施工完成后看不出来。原因在于，芯柱是在混凝土柱子中间专门加固的部位，形成的核心部位，即芯柱。从外表看，只有一个混凝土柱子，芯柱的作用在于增加柱子的承载力，同时不增大柱子的截面。

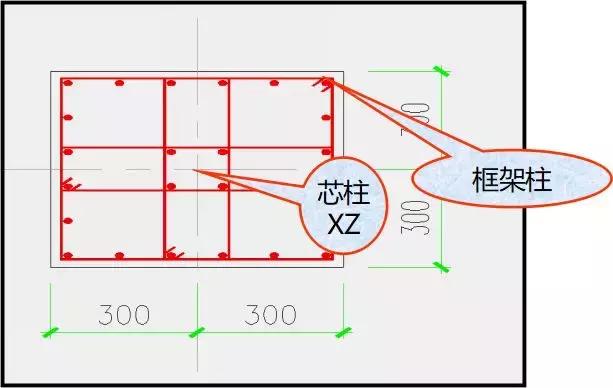

芯柱
按所处位置的分类，分为：角柱、边柱、中柱。
角柱：两边有梁，有两个外侧面；
边柱：三面有梁，有一面面向外侧；
中柱：四面有梁，没有外侧。

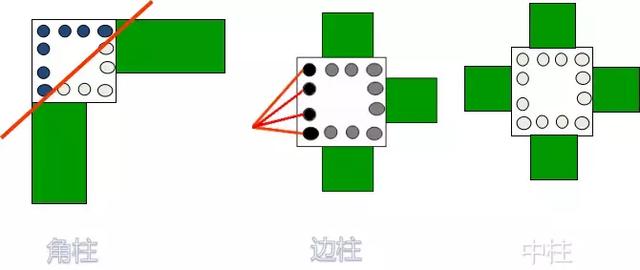

角柱、边柱 中柱
这种分类意义在哪里？有什么用呢？
从结构形式上来讲，有金角银边草肚皮的说法。角柱的部位是重要的受力部位，边柱次之，中柱再次之。

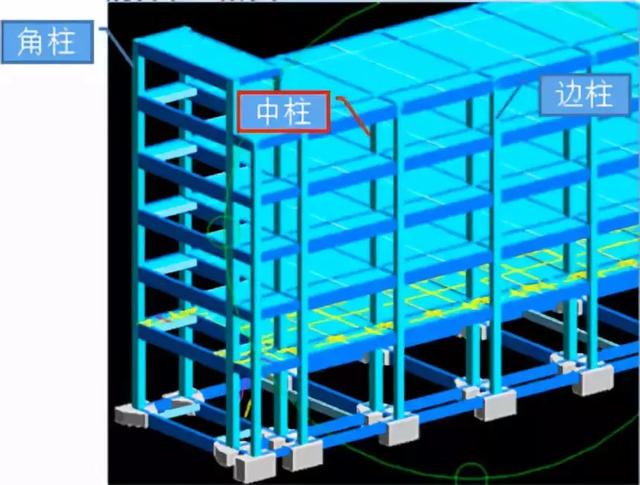

如图所示，角柱如果处在角的位置，角柱一塌，上面的板直接就塌掉了。所以角柱一定要保证能在地震中挺住，不会迅速地被破坏；同理，边柱支撑着板的边缘，一旦发生破坏，会造成板的大面积塌落；因为中柱在中间，数量很多的中柱都支撑着板，其中一个发生破坏，影响并不是很大。
正是由于柱子的重要性不同，在结构形式上的体现也有所不同。首先在钢筋设置的时候，角柱钢筋配置强于边柱和中柱，具体的构造规定在16G图集的67页有详细的讲解。
柱施工图的表达方法
之前的文章讲过平面图、立面图、剖面图。
平面图是由假想平面把整个楼层在窗台部位切割并投影到下面得来。有首层、屋面层和标准层。
同理，基础和柱子也是平法施工图，相较于只有一个平面的基础，柱的施工图是分层绘制并以平面图的方式进行表达，和建筑平面图相似，如果有多层的柱平面图设计相同的话，可以用同一张平面图表达多个楼层的柱子。
看下图，6-11层都可以用下图表示。这里可能有同学要问，这是不是就是柱子的标准层？
柱的平法施工图
这个问题问的好，柱子一般是没有标准层的。
原因在于，当楼层比较高的时候，可能会随着楼层高度逐渐升高，柱子的外截面会变化。越往底，柱子可以越粗，因为受力越大；越往上，柱子可以越细，因为受力越小。相应的钢筋也会变化，所以柱子没有所谓的标准层。
只能是每几层的配筋和构成是一样的，那么可以把这几层表示到一起。相较于建筑图只要整个建筑布局不变，就可以当做标准层，柱子要考虑受力，有可能往上会逐渐变化。所以柱子没有标准层，它要明确地告诉你柱子的平面图适用于哪些楼层。
所以看柱子的平面图，一定要注意标高，然后对应结构层高布置，看看到底属于哪张图纸，属于哪一层。对应不同层，要明确变化的是截面、钢筋还是位置，这都会成为变换柱子平面图纸的依据。
柱的平法表示方法
（一）列表法
1、柱的平法表示
在16G图集中，柱平法施工图系在柱平面布置图上采用列表注写方式或截面注写方式表达。
2、柱的列表注写
在16G图集的第11页中，给出了柱的列表注写示例。

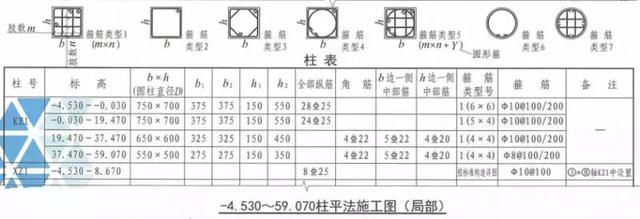

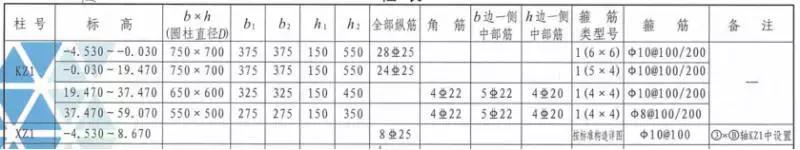

柱的列表注写示例
示例如何去看？内容表示了柱子哪些方面内容呢？详见下图。
柱的列表注写方式内容
（1）、注写柱编号
柱编号由类型代号和序号组成。

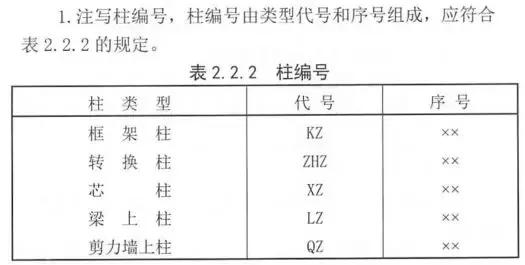

柱编号
（2）、各段柱的起止标高
由于柱是分层的，在上文讲解框架柱时提到过，框架形式在现在适用范围越来越窄，原因在于，随着楼越来越高时，底层柱子受力会越来越大，截面面积也越来越大；既浪费了很多材料，也极大占用了空间。也正因为柱的截面面积或配筋发生变化，所以产生了起止标高。详情见下图。
柱的起止标高内容

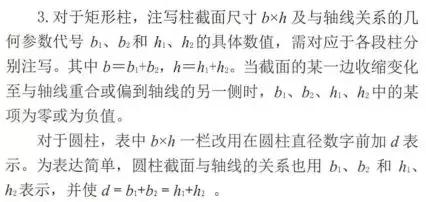

（3）、柱子截面形状和轴线关系
圆柱

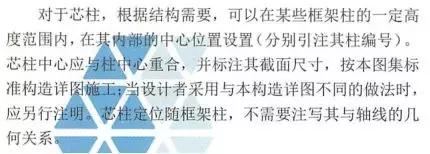

芯柱
（4）、柱纵筋

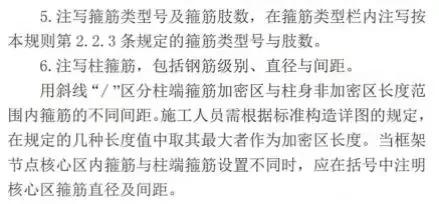

（5）、箍筋
（二）截面注写法
1、柱的平法表示
16G图集12页示例中可以看出，只能表示某一个起止标高下的柱子的平法施工图。所以在所有截面位置或钢筋配置变化处等等，都需要有这样的截面注写方式。与列表注写方式相比，图相较更多。但表达内容基本不变，钢筋和箍筋也能更直观的表达。截面注写的方式应用也更广泛。
2、柱的截面注写

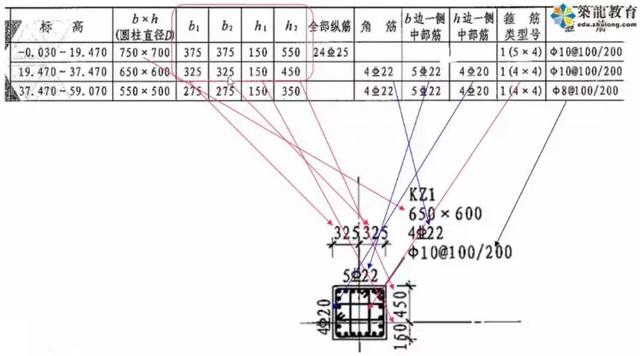

列表注写方式与截面注写方式对比
柱的截面注写方式是在平面图上选区一个柱子平面放大，把所有的箍筋和纵筋在一个截面上表示清楚。这种方式，相对于列表注写方式更加的直观，一目了然。每一层平面都需要这么表示，图纸量比较大。
这两种表示方法各有利弊，柱子简单层数少的，可以用截面注写方式，简单直观的表达出来；相反，柱子复杂层数较多的，可以采用列表注写方式，节省图纸，可以在同一张表上对比所有的柱子钢筋，更方便地进行处理。
大家要掌握这两种方法，对每个方法都不陌生。这样在今后的工作中要做到遇到哪个都能上手，这才是目的。
