A级：接头抗拉强度达到或超过母材抗拉强度标准值，并具有高延性及反复拉压性能。
B级：接头抗拉强度达到或超过母材屈服强度标准值的1.35倍，具有一定的延性及反复拉压性能。
C级：接头仅承受压力

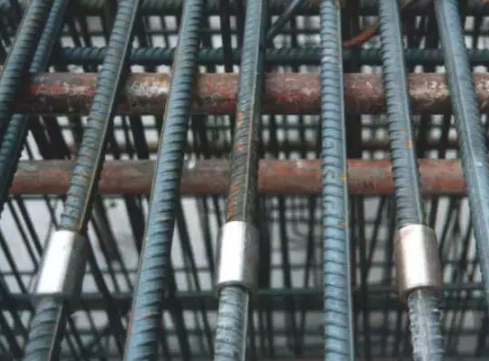

A级B级是代表钢筋机械连接的强度级别
我国行业标准原《钢筋机械连接通用技术规程》JGJ107-96（后有钢筋机械连接通用技术规程
JGJ107-2003）规定，钢筋机械接头按其性能分为A、B、C三个等级。A级接头以钢筋抗拉强度标准值ftk作为强度检验指标, B级接头以钢筋屈服强度fyk的1.35倍作为强度检验指标，C级接头只能受压不能受拉。
上述分类说明，同为钢筋机械连接，性能等级却不同，应用范围也不同。一般说来，套筒挤压接头都能达到A级接头性能指标，性能较稳定，尽管挤压设备较重、施工速度较慢、价格略高，但用户放心，应用量仍居首位。锥螺纹接头施工方便，价格便宜，很受施工单位欢迎，但因螺纹削弱钢筋截面积，破坏都发生在接头处。加之，质量稳定性受国产钢筋截面形状不规则的影响，接头强度及变形性能受测力扳手精度，工人素质及操作水平的影响比较大，尽管送样试件有时可取得A级证明，现场接头质量则是另一回事，现场抽样合格率较低，多数接头只能达B级接头标准。
现行的《钢筋机械连接通用技术规程》JGJ107 -2010己代替上述规范，现行规范中规定为：
3、接头的设计原则和性能等级
3.01、接头的设计应满足强度及变形性能的要求。
3.02、接头连接件的屈服承载力和受拉承载力的标准值应不小于被连接钢筋的屈服承载力和受拉承载力标准值的1．10倍。
3.03、接头应根据其等级和应用场合，对单向拉伸性能、高应力反复拉压、大变形反复拉压、抗疲劳、耐低温等各项性能确定相应的检验项目。
3.04、接头应根据抗拉强度、残余变形以及高应力和大变形条件下反复拉压性能的差异，分为下列三个等级： I级：接头抗拉强度等于被连接钢筋实际抗拉强度或不小于1．10倍钢筋抗拉强度标准值，残余变形小并具有高延性及反复拉压性能。Ⅱ级：接头抗拉强度不小于被连接钢筋抗拉强度标准值，残余变形较小并具有高延性及反复拉压性能。Ⅲ级：接头抗拉强度不小于被连接钢筋屈服强度标准值的1．25倍，残余变形较小并具有延性及反复拉压性能。
3.05、I级、Ⅱ级、Ⅲ级接头的抗拉强度应符合表3.05的规定。
3.06、I级、Ⅱ级、Ⅲ级接头应能经受规定的高应力和大变形反复拉压循环，且在经历拉压循环后，其抗拉强度仍应符合表3.05的规定。
4、接头的应用
4.01、结构设计图纸中应列出设计选用的钢筋接头等级和应用部位。接头等级的选定应符合下列规定：
1、混凝土结构中要求充分发挥钢筋强度或对延性要求高的部位，应优先选用Ⅱ级接头；当在同一连接区段内必须实施100%钢筋接头的连接时，应采用I级接头。
2、混凝土结构中钢筋应力较高但对接头延性要求不高的部位，可采用Ⅲ级接头。
4.02、钢筋连接件的混凝土保护层厚度宜符合现行国家标准《混凝土结构设计规范》GB50010-2002中受力钢筋的混凝土保护层最小厚度的规定，且不得少于15mm。连接件之间的横向净距不宜小于25mm。 4.03、结构构件中纵向受力钢筋的接头宜相互错开，钢筋机械连接的连接区段长度应按35d计算(d为被连接钢筋中的较大直径)。在同一连接区段内有接头的受力钢筋截面面积占受力钢筋总截面面积的百分率(以下简称接头百分率)，应符合下列规定：
1、接头宜设置在结构构件受拉钢筋应力较小部位，当需要在高应力部位设置接头时，在同一连接区段内Ⅲ级接头的接头百分率不应大于25％；Ⅱ级接头的接头百分率不应大于50％；I级接头的接头百分率除下面b条款所列情况外可不受限制。
2、接头宜避开有抗震设防要求的框架的梁端、柱端箍筋加密区；当无法避开时，应采用Ⅱ级接头或I级接头，且接头百分率不应大于50％。 3、受拉钢筋应力较小部位或纵向受压钢筋，接头百分率可不受限制。 4、对直接承受动力荷载的结构构件，接头百分率不应大于50％。 4.04、当对具有钢筋接头的构件进行试验并取得可高数据时，接头的应用范围可根据工程实际情况进行调整。
