实际的变压器铁芯并不是一块厚厚的环形铁，而是由很多薄薄的、涂有绝缘层的硅钢片叠在一起而构成的，常见的硅钢片主要有心式和壳式两种。由于在闭合的硅钢片上绕制绕组比较困难，因此每片硅钢片都分成两部分，先在其中一部分上绕好绕组，然后再将另一部分与它拼接在一起。
变压器的绕组一般采用表面涂有绝缘漆的铜线绕制而成，对于大容量的变压器则常采用绝缘的扁铜线或铝线绕制而成。

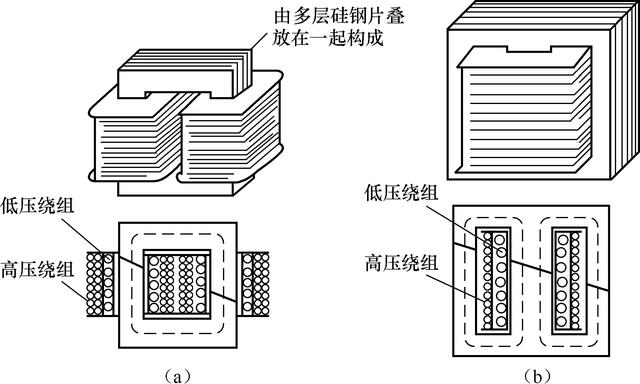

变压器是由绕组绕制在铁芯上构成的，对于不同形状的铁芯，绕组的绕制方法有所不同，下图所示是几种绕组在铁芯上的绕制方式。
变压器的极性说明

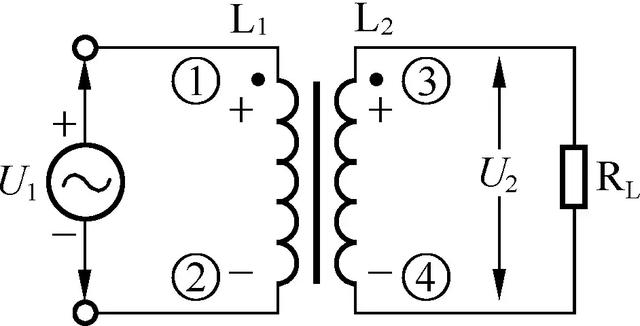

变压器可以改变交流信号的电压或电流大小，但不能改变交流信号的频率，当一次绕组的交流电压极性变化时，二次绕组上的交流电压极性也会变化，它们的极性变化有一定的规律。以下图来说明这个问题。
1.同名端
交流电压U1加到变压器的一次绕组L1两端，在二次绕组L2两端会感应出电压U2，并送给负载RL。假设U1的极性是上正下负，L1两端的电压也为①正②负（即上正下负），L2两端感应出来的电压有两种可能：一是③正④负，二是③负④正。
如果L2两端的感应电压极性是③正④负，那么L2的③端与L1的①端的极性是相同的，也就说L2的③端与L1的①端是同名端，为了表示两者是同名端，常在该端标注。当然，因为②端与④端极性也是相同的，故它们也是同名端。
如果L2两端的感应电压极性是③负④正，那么L2的④端与L1的①端的极性是相同的，L2的④端与L1的①端就是同名端。
2.同名端的判别
根据不同情况，可采用下面两种方法来判别变压器的同名端。
①对于已知绕向的变压器，可分别给两个绕组通电流，然后用右手螺旋定则来判断两个绕组产生磁场的方向，以此来确定同名端。
如果电流流过两个绕组，两个绕组产生的磁场方向一致，则两个绕组的电流输入端为同名端。如下图（a）所示，电流I1从①端流入一次绕组L1，它产生的磁场方向为顺时针，电流I2从③端流入二次绕组L2，L2产生的磁场也为顺时针，即两绕组产生的磁场方向一致，两个绕组的电流输入端①、③为同名端。
如果电流流过两个绕组，两个绕组产生的磁场方向相反，则一个绕组的电流输入端与另一个绕组的电流输出端为同名端。如下图（b）所示，绕组L1产生的磁场方向为顺时针，L2产生的磁场为逆时针，即两绕组产生的磁场方向相反，绕组L1的电流输入端①与L2的电流输出端④为同名端。
②对于已封装好、无法知道绕向的变压器。在平时接触更多的是已封装好的变压器，对于这种变压器是很难知道其绕组绕向的，用前面的方法无法判别出同名端，此时可使用实验的方法。该方法说明如下：

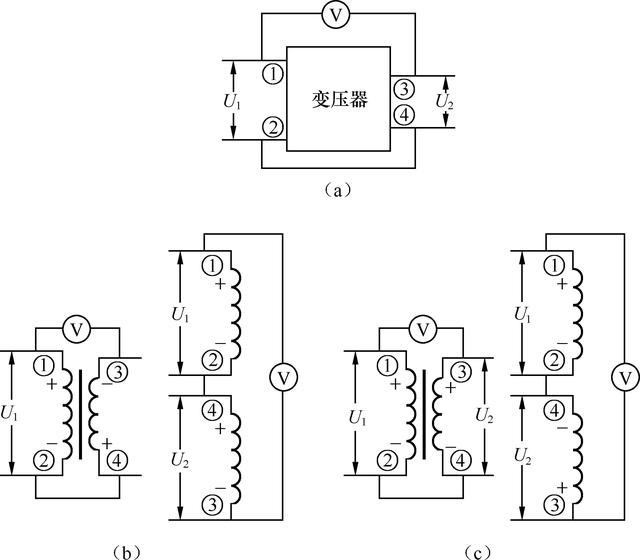

如下图（a）所示，将变压器的一个绕组的一端与另一个绕组的一端连接起来（图中是将②、④端连接起来），再在两个绕组另一端之间连接一个电压表（图中是在①、③端之间连接电压表），然后给一个绕组加一个较低的交流电压（图中是在①、②端加U1电压）。观察电压表V测得的电压值U，如果电压值是两个绕组电压的和，即U = U1 + U2，则①、④端为同名端，其等效原理如下图（b）所示；如果U = U1U2，则①、③端为同名端，其等效原理如下图（c）所示。
