一、如何读懂消防图纸
读图次序：总平面图（分清各建筑）图纸设计说明和图例系统图消防平面图
1. 消防工程图纸一般分给排水（自动喷淋、消火栓、气体灭火）、电气（火灾自动报警）和防排烟部分。
2. 消防预算根据专业分类，特定的设备安装费用在消防安装定额里都能找到，如喷头、水喷淋管道、支吊架、消火栓、报警阀、探头、模块、报警设备等，其它通用部分就套相应专业定额，比如消火栓管道安装套给排水管道定额，泵房的管道安装套工业管道定额，消防泵的安装套机械设备安装定额，阀门法兰安装套工业管道定额，报警部分的线管安装套电气安装定额等。
3. 材料的算法：设备数量按图数即可，管道，线管需自行完善。

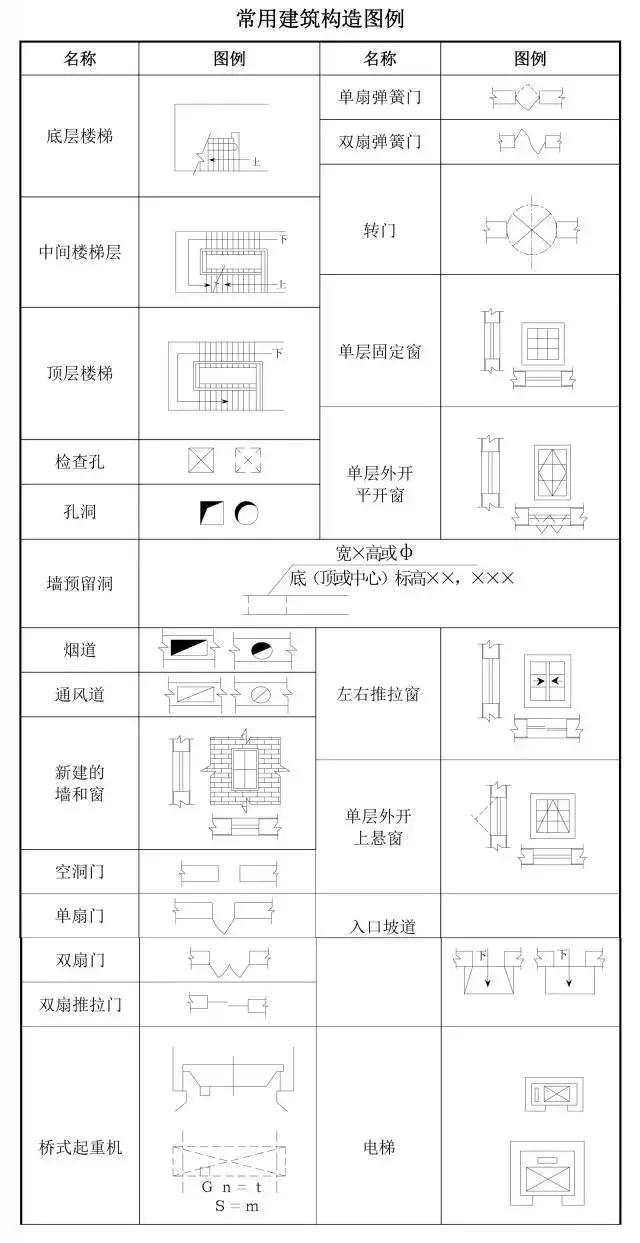

二、如何看懂建筑工程图纸？附代号大全
看了这么多年的图纸和图集，可对于一些不常见的图纸构件代号依然很陌生！

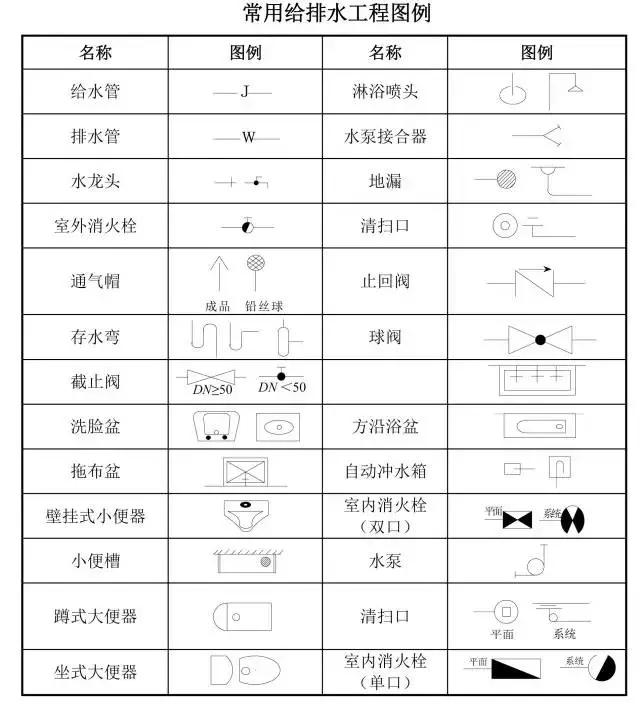

三、水电图纸符号大全！
水电图纸上各种符号的意义
SC:钢管
PC:PVC聚乙烯阻燃性塑料管
CT:桥架
WC:沿墙暗敷设 WS:沿墙明敷设
CC:沿顶板暗敷设
F:暗敷在地板内
CE:沿顶板明敷
YJV:电缆
SYV:电视线
PE:接地(黄绿相兼)
PEN:接零(蓝色)
3项线(火线):A项(黄) B项(绿) C项(红)
KV:(电压)千伏
BV:散线 MEB:总等电位
LEB:局部等电位
线路敷设方式代号
PVC用阻燃塑料管敷设
DGL用电工钢管敷设
VXG用塑制线槽敷设
GXG用金属线槽敷设
KRG用可挠型塑制管敷设
⑦线路明敷部位代号
LM沿屋架或屋架下弦敷设
ZM沿柱敷设
QM沿墙敷设
PL沿天棚敷设
③线路暗敷部位代号
LA暗设在梁内
ZA暗设在柱内
QA暗设在墙内
PA暗设在屋面内或顶棚内
DA暗设在地面或地板内
PNA暗设在不能进入的吊顶内
④照明灯具安装方式代号
D吸顶式
L链吊式
G管吊式
B壁装式
R嵌入式
BR墙壁内安装
(4)设备标注方法
⑦配电线路的标注方法
ab(cd)ef其中：a--回路编号
b--导线型号
c--导线根数
d--导线截面
e--敷设方式及穿管管径
f--敷设部位
表示2根导线
表示3根导线
表示n根导线
⑦照明灯具标注方法
一般标注方法：
灯具吸顶安装标注方法：
其中：a--灯数
b--型号或编号
c--每盏照明灯具的灯泡个数
d--灯泡容量，W
e--灯泡安装高度，m
f--安装方式
L--光源种类，白炽灯或荧光灯
