一、钢结构施工图基本概念
1、建筑与钢结构施工图设计
初步设计： 设计人员根据设计单位的要求，收集资料、调查研究，经过多方案比较作出初步方案图。
技术设计 ：在已审定的初步设计方案的基础上，进一步解决构件的选型、布置、各工种之间的配合等技术问题，统一各工种之间的矛盾，进行深入的技术分析以及必要的数据处理等。
施工图设计 ：施工图设计主要是将已经批准的技术设计图按照施工的要求予以具体化。
2、建筑施工图的内容
设计施工总说明
建筑总平面图
(1)图名、比例。
(2)应用图例来表明新建区、扩建区或改建区的总体布置，表明各建筑物和构筑物的位置，道路、广场、室外场地和绿化等的布置情况以及各建筑物的层数等。
(3)确定新建或扩建工程的具体位置，一般根据原有建筑或道路来定位，并以米为单位标注出定位尺寸。
(4)注明新建房屋底层室内地面和室外整平地面的绝对标高。
(5)画上风向频率玫瑰图及指北针，来表示该地区的常年风向频率和建筑物、构筑物等的朝向，有时也可只画单独的指北针。
建筑部分的施工图：建筑部分的施工图主要是说明房屋建筑构造的图纸，简称为建筑施工图，在图类中以建施图标志，以区别其他类图纸。建筑施工图主要将房屋的建筑造型、规模、外形尺寸、细部构造、建筑装饰和建筑艺术表示出来。它包括建筑平面图、建筑立面图、剖面图和建筑构造的大样图，还要注明采用的建筑材料和做法要求等。
钢结构施工图 :是说明建筑物基础和主体部分的结构构造和要求的图纸。是制造厂加工制造构件、施工单位工地结构安装的主要依据。
电气设备施工图:主要是说明房屋内电气设备位置、线路走向、总需功率、用线规格和品种等构造的图纸。
给水、排水施工图 :主要表明一座房屋建筑中需用水点的布置和它用过后排出的装置，俗称卫生设备的布置，上、下水管线的走向，管径大小，排水坡度，使用的卫生设备品牌、规格、型号等。
采暖和通风空调施工图 :主要是北方需供暖地区要装置的设备和线路的图纸 。
3、施工图的编排顺序
(1)图纸目录 包括图纸的目录、类别、名称与图号等，目的是便于查找图纸。
(2)设计总说明。包括：设计依据；工程的设计规模和建筑面积；工程的用料说明；相对标高与绝对标高的关系；门窗表等。
(3)建筑施工图。主要表示建筑的总体布局，包括总平面图、平面图、立面图、剖面图、构造详图等。
(4)结构施工图。包括结构平面布置图和构件的详图等。
(5)设备施工图。包括给水排水、采暖通风、电气等设备的布置平面图和详图等。
4、看图的方法和步骤
看图的方法：从上往下看、从左往右看、从外往里看、由大到小看、由粗到细看，图样与说明对照看，建施与结施结合看。
看图的步骤：
1.按照图纸目录检查各类图纸是否齐全，图纸编号与图名是否相符合 .
2.看图程序是先看设计总说明，以了解建筑概况、技术要求等，然后再进行看图。
3.看完建筑总平面图之后，一般先看施工图中的平面图，从而了解房屋的长度、宽度、开间尺寸、开间大小、内部一般的布局等。
二、钢结构图形表示方法
1、图纸的幅面和比例
图纸的尺寸

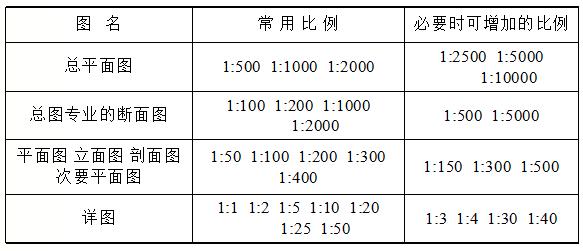

图样的比例
2、常用的符号

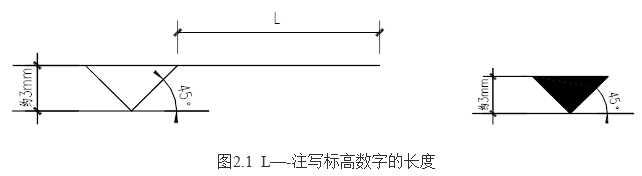

标高 :标高是表示建筑物的地面或某一部位的高度。在图纸上标高尺寸的注法都是以m为单位的。一般标注到小数点后三位，在总平面图上只要注写到小数点后两位就可以了。总平面图上的标高用全部涂黑的三角表示。

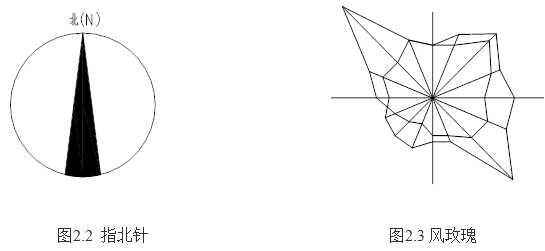

指北针与风玫瑰 :表示该建筑物的朝向。指北针的形式见图2.2。圆的直径为8～20mm。主要的画法是在尖头处要注明北字。
定位轴线和编号
构件及截面表示符号

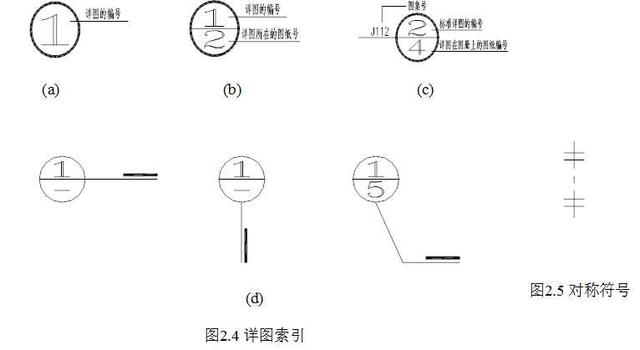

符号
三、焊缝及螺栓的表示方法
1、螺栓、孔、电焊铆钉的表示方法

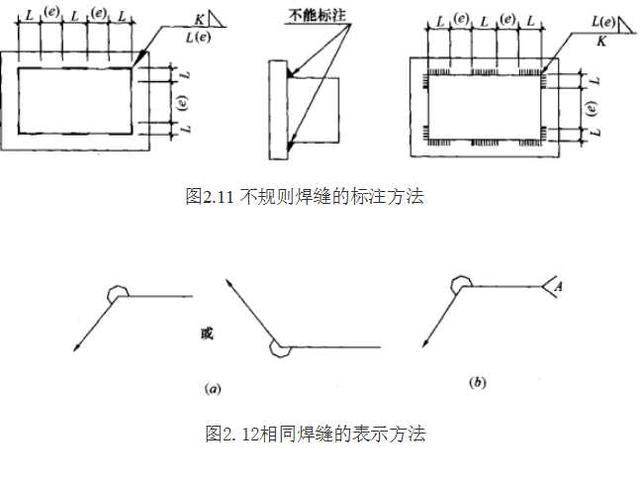

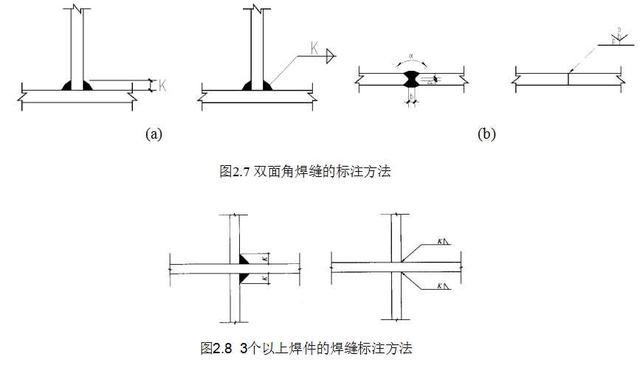

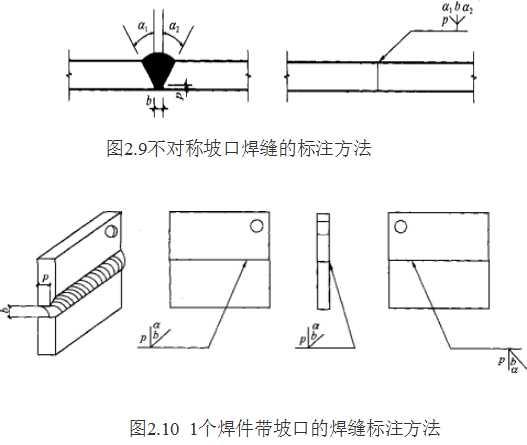

2、焊缝的表示方法

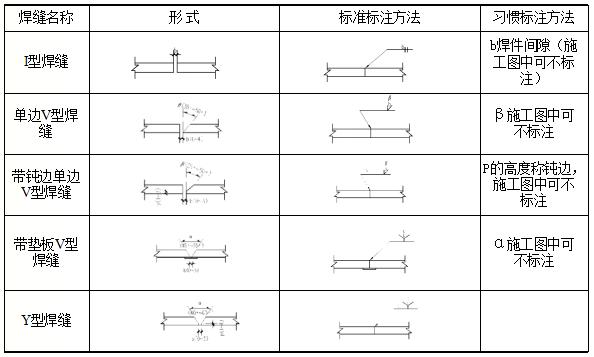

3、常用焊缝的标注方法

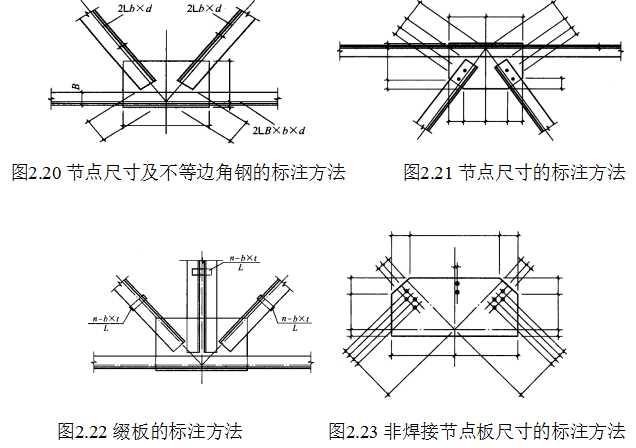

4、尺寸标注
四、钢结构节点详图的识读

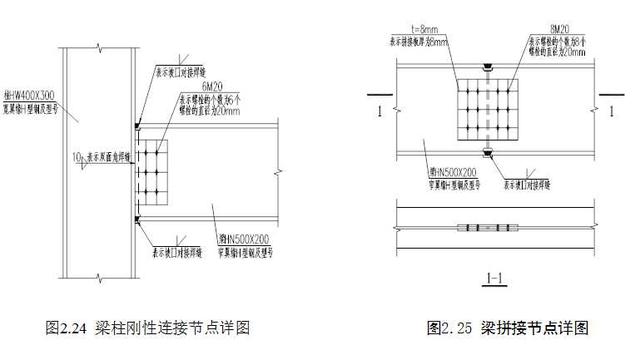

梁柱节点连接详图

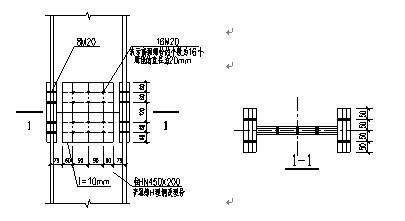

柱拼接详图
