今天就给大家汇总一下相关的知识。

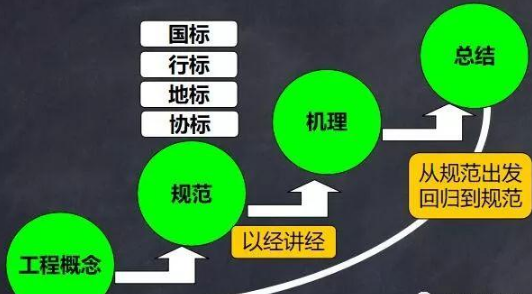

首先还是老生常谈的,大家要熟悉一下我们的学习体系和路径,深入理解规范体系,才谈得上按规范执行。我们要知道规范体系的任何一个系数,都应能找到它存在的机理!
工程概念
建筑抗震设计规范 GB 50011-2010[2016年修订版]6 多层和高层钢筋混凝土房屋6.1 一般规定
6.1.15 楼梯间应符合下列要求:
1 宜采用现浇钢筋混凝土楼梯。
2 对于框架结构,楼梯间的布置不应导致结构平面特别不规则;楼梯构件与主体结构整浇时,应计入楼梯构件对地震作用及其效应的影响,应进行楼梯构件的抗震承载力验算;宜采取构造措施,减少楼梯构件对主体结构刚度的影响。
3 楼梯间两侧填充墙与柱之间应加强拉结。
建筑抗震设计规范 GB 50011-2010[2016年修订版]6 多层和高层钢筋混凝土房屋6.1 一般规定
6.1.15 本条是新增的。发生强烈地震时,楼梯间是重要的紧急逃生竖向通道。
对于框架结构,楼梯构件与主体结构整浇时,梯板起到斜支撑的作用,对结构刚度、承载力、规则性的影响比较大,应参与抗震计算;当采取措施,如梯板滑动支承于平台板,楼梯构件对结构刚度等的影响较小,是否参与整体抗震计算差别不大。对于楼梯间设置刚度足够大的抗震墙的结构,楼梯构件对结构刚度的影响较小,也可不参与整体抗震计算。
高层建筑混凝土结构技术规程 JGJ 3-20106 框架结构设计6.1 一般规定
6.1.4 抗震设计时,框架结构的楼梯间应符合下列规定:
1 楼梯间的布置应尽量减小其造成的结构平面不规则。
2 宜采用现浇钢筋混凝土楼梯,楼梯结构应有足够的抗倒塌能力。
3 宜采取措施减小楼梯对主体结构的影响。
4 当钢筋混凝土楼梯与主体结构整体连接时,应考虑楼梯对(主体结构)地震作用及其效应的影响,并应对楼梯构件进行抗震承载力验算。
震害是代价最高,也是最好的老师;从震害中挖掘设计概念!
楼梯设计

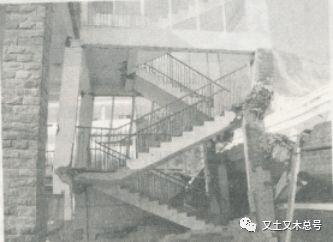

梯板破坏不能使用

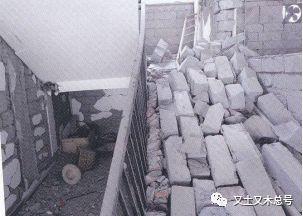

围护墙塌落堵塞逃生通道

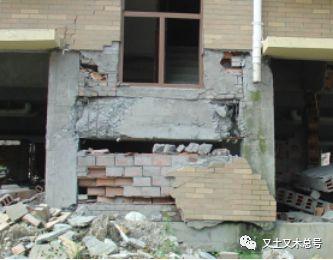

平台梁端屈服

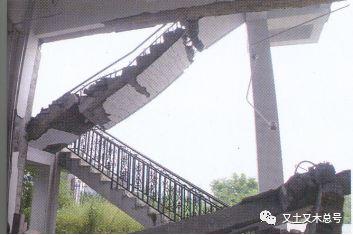

梯板横向受剪破坏
平台梁端屈服
梯板横向受剪破坏

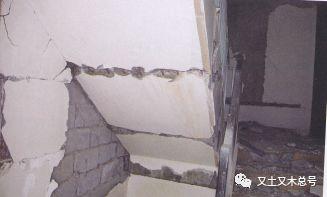

梯板受弯破坏
梯板拉弯破坏
梯梁剪扭破坏
平台梁剪扭破坏
总结
1、应按照强震时重要竖向逃生通道,增加/明确 楼梯抗震设防目标,比如:大震层间位移1/50。
2、楼梯在平面布置阶段,其个数、间距、宽度等受消防影响,不受结构专业限制;要在这个阶段避免平面不规则,不符合设计规律。
3、当楼梯与主体结构完整连接时,宜将楼梯简化为斜撑(板或壳),参与主体结构整体设计;
4、楼梯间两侧填充墙,宜与楼梯脱离,独立,与柱之间宜柔性连接。
5、应鼓励采取措施,如梯板滑动支承于平台板;滑动支座的抗震指标应与设防目标匹配。
6、可设计为独立平台结构;四个立柱成为独立抗震体系,单层独立小框架;将梯板悬挑用两个立柱也可。梯板与平台滑动连接。此时,将楼梯作为附属结构(单质点体系) 设计。
