楼梯的设计这些基本数据不知道怎么行

1、楼梯的设计要求

(1)楼梯的设计应严格遵守《民用建筑设计通则》、《建筑设计防火规范》、《高层建筑设计防火规范》等的规定。

(2)楼梯在建筑中的位置应方便到达,并有明显的标志。

(3)楼梯一般均应设置直接对外出口,并与建筑入口关系密切、连接方便。

(4)建筑物中设置的多部楼梯应有足够的通行宽度、合适的坡度和疏散能力,符合防火疏散和人流通行要求。

(5)由于采光和通风的要求,通常楼梯沿外墙设置,可布置在朝向较差的一侧。

(6)在建筑剖面设计中,要注意楼梯坡度和建筑层高、进深的相互关系,也要安排好人们在楼梯下出入或错层搭接时的平台标高。

2、楼梯的尺寸要求

(1)楼梯坡度

楼梯坡度一般为20~45,其中以30左右较为常用。楼梯坡度的大小由踏步的高宽比确定。

(2)踏步尺寸

通常踏步尺寸按下列经验公式确定:2h+b=600~620mm

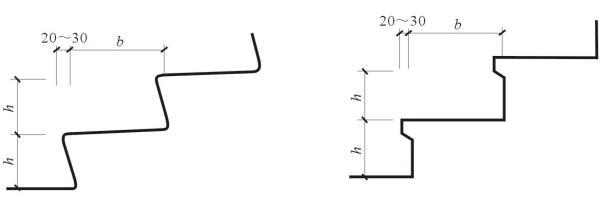

在设计踏步尺寸时,由于楼梯间进深所限,当踏步宽度较小时,可采用踏面挑出或踢面倾斜的办法,以增加踏步宽度。

增加踏步宽度的方法

(3)梯井

两个梯段之间的空隙叫梯井。公共建筑的梯井宽度应不小于150mm。

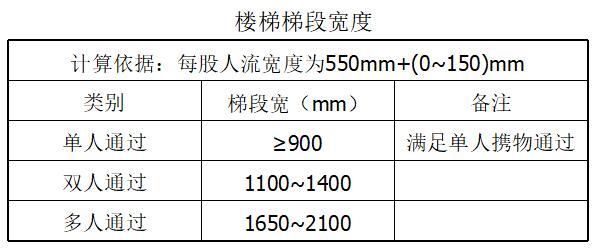

(4)梯段尺寸

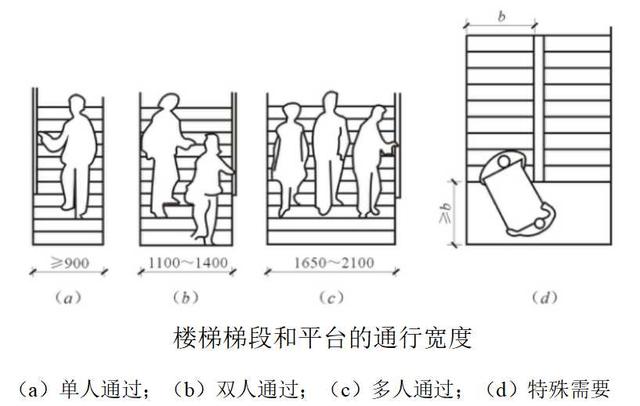

梯段宽度是指梯段外边缘到墙边的距离,它取决于同时通过的人流股数和消防要求。有关的规范一般限定其下限。

(5)平台宽度

楼梯平台有中间平台和楼层平台之分。为保证正常情况下人流通行和非正常情况下安全疏散,以及搬运家具设备的方便,中间平台和楼层平台的宽度均应等于或大于楼梯段的宽度。

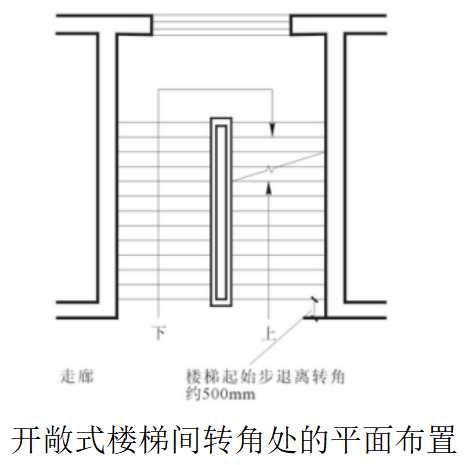

在开敞式楼梯中,楼层平台宽度可利用走廊或过厅的宽度,但为防止走廊上的人流与从楼梯上下的人流发生拥挤或干扰,楼层平台应有一个缓冲空间,其宽度不得小于500mm。

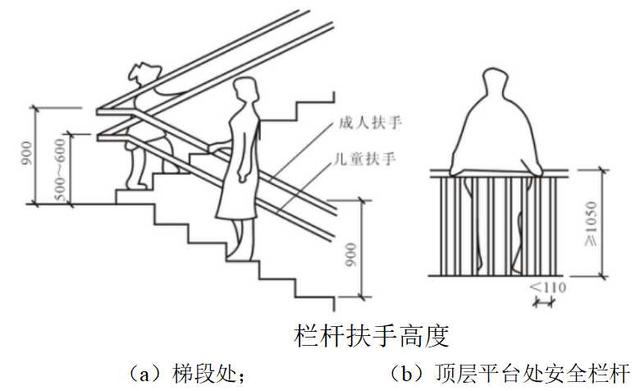

(6)栏杆扶手高度

扶手高度是指踏步前缘线至扶手顶面之间的垂直距离。

扶手高度应与人体重心高度协调,避免人们倚靠栏杆扶手时因重心外移发生意外,一般为900mm。供儿童使用的楼梯扶手高度多取500~600mm。

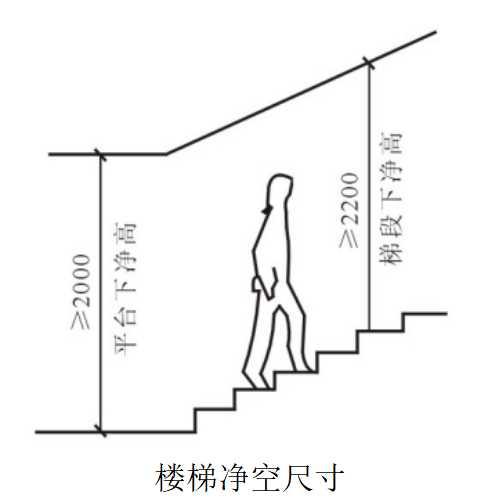

(7)楼梯的净空高度

楼梯的净空高度是指平台下或梯段下通行人时的竖向净高。

平台下净高是指平台或地面到顶棚下表面最低点的垂直距离;梯段下净高是指踏步前缘线至梯段下表面的铅垂距离。

平台下净高应与房间最小净高一致,即平台下净高不应小于2000mm;梯段下净高由于楼梯坡度不同而有所不同,其净高不应小于2200mm

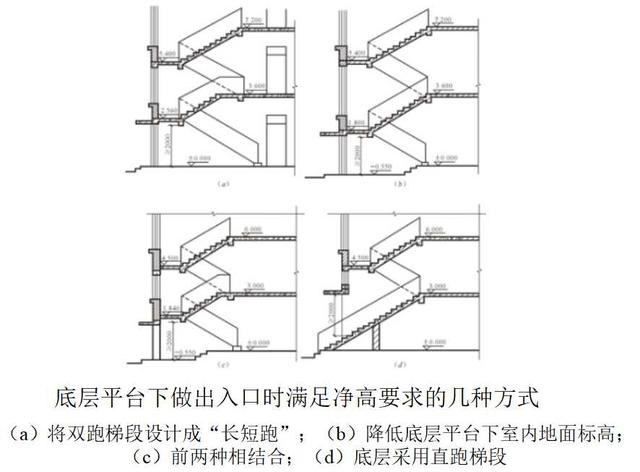

当在底层平台下做通道或设出入口,楼梯平台下净空高度不能满足2000mm的要求时,可采用以下办法解决:

1)将底层第一跑梯段加长,底层形成踏步级数不等的长短跑梯段。如图(a)

2)各梯段长度不变,将室外台阶内移,降低楼梯间入口处的地面标高。如图(b)

3)将上述两种方法结合起来,如图(c)

4)底层采用直跑梯段,直达二楼,如图(d)
