楼梯的细部构造详细讲解

1、踏步面层及防滑构造

1.1 踏步面层

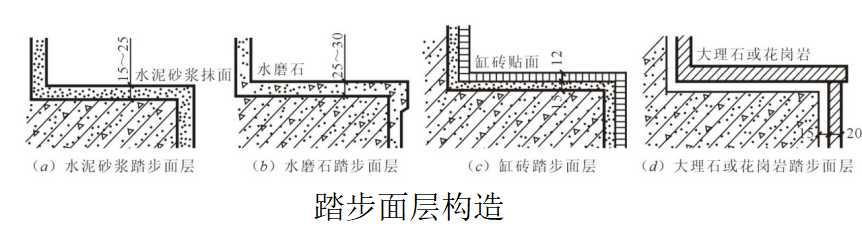

楼梯踏步要求面层耐磨、防滑、易于清洁,构造做法一般与地面相同,如水泥砂浆面层、水磨石面层、缸砖贴面、大理石和花岗岩等石材贴面、塑料铺贴或地毯铺贴等。

1.2 防滑构造

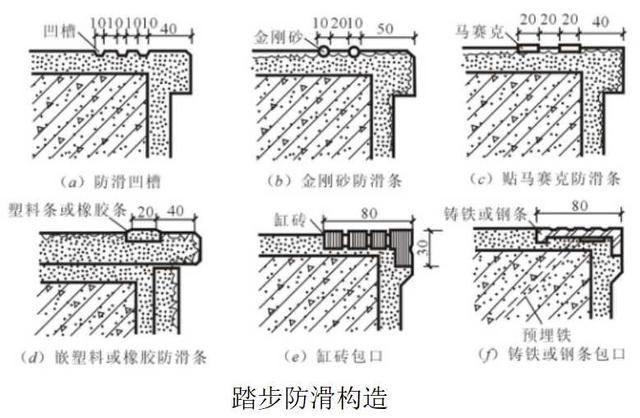

在人流集中且拥挤的建筑中,为防止行走时滑跌,踏步表面应采取相应的防滑措施。通常是在踏步口留2~3道凹槽或设防滑条,防滑条长度一般按踏步长度每边减去150mm。

常用的防滑材料有金刚砂、水泥铁屑、橡胶条、塑料条、金属条、马赛克、缸砖、铸铁和折角铁等。

2、栏杆、栏板和扶手

2.1 栏杆与扶手的类型

楼梯的栏杆、栏板和扶手是梯段上所设的安全设施,根据梯段的宽度设于一侧或两侧或梯段的中间,应满足安全坚固,美观舒适,构造简单,施工和维修方便等要求。

(1)栏杆

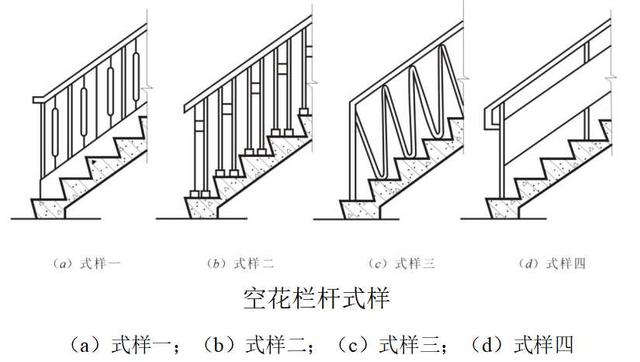

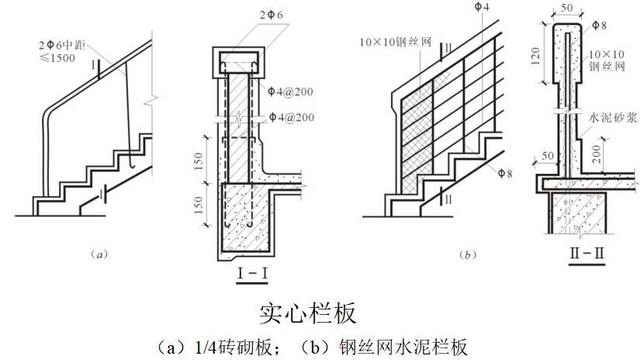

栏杆按其构造做法及材料的不同,有空花栏杆、实心栏板和组合栏杆三种。

(2)扶手

扶手的断面大小应便于扶握,顶面宽度一般不宜大于90mm。扶手的材料应手感舒适,一般用硬木、塑料、金属管材(钢管、铝合金管、不锈钢管)制作。

栏板顶部的扶手多用水磨石或水泥砂浆抹面形成,也可用大理石、花岗石或人造石材贴面而成。

2.2 栏杆扶手的连接构造

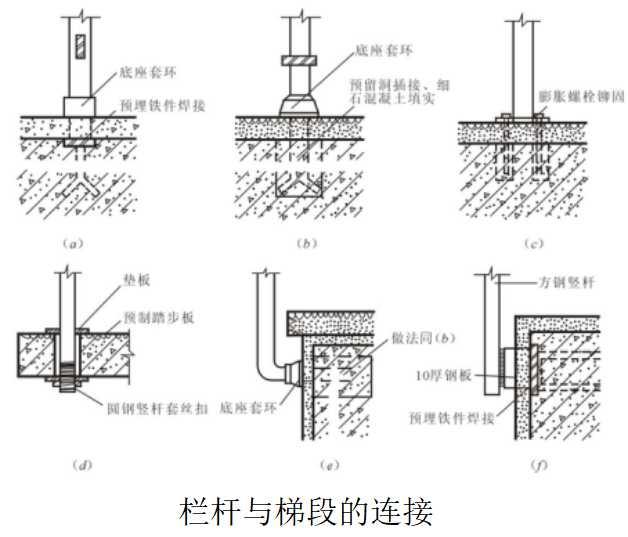

(1)栏杆与梯段的连接

栏杆通常用以下三种方法安装在踏步侧面或踏步面上的边沿部分:

①在栏杆与梯段的对应位置预埋铁件焊接;

②预留孔洞用细石混凝土填实;

③钻孔用膨胀螺栓固定。

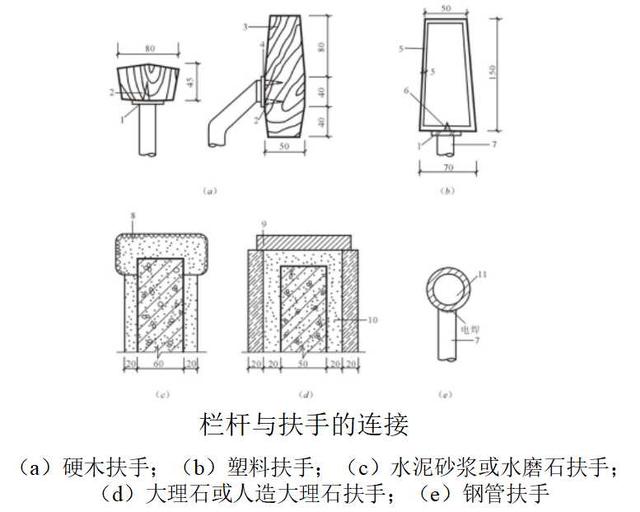

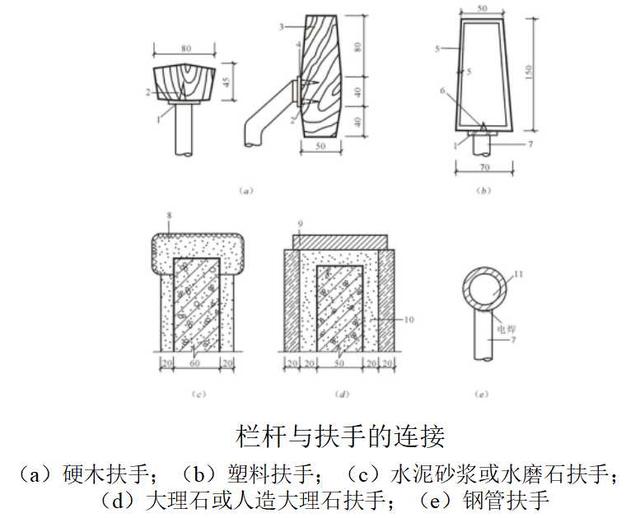

(2)栏杆与扶手的连接

一般按两者的材料种类采用相应的连接方法,如木扶手与钢栏杆顶部的通长扁铁用螺钉连接,金属扶手与钢栏杆焊接,石材扶手与砌体或混凝土栏板用水泥砂浆粘结。

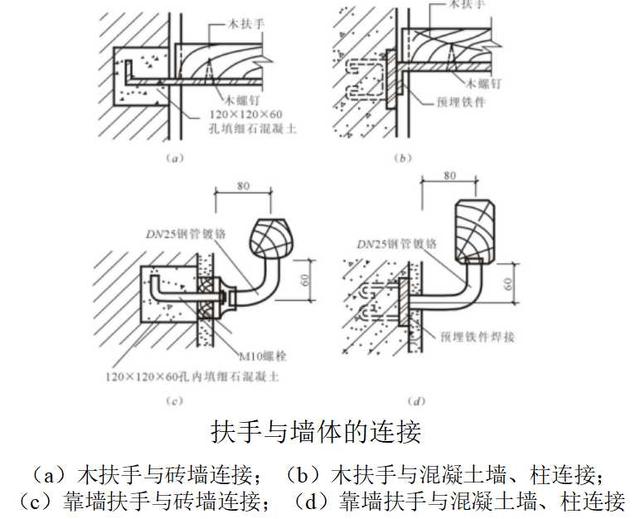

(3)扶手与墙体、柱的连接

扶手与砖墙连接时,一般是在墙上预留孔洞,将扶手的连接扁钢插入孔洞内,用细石混凝土填实,如图(a)、(c)所示;

当扶手与混凝土墙、柱连接时,一般采用预埋钢板焊接,如图(b)、(d)所示。

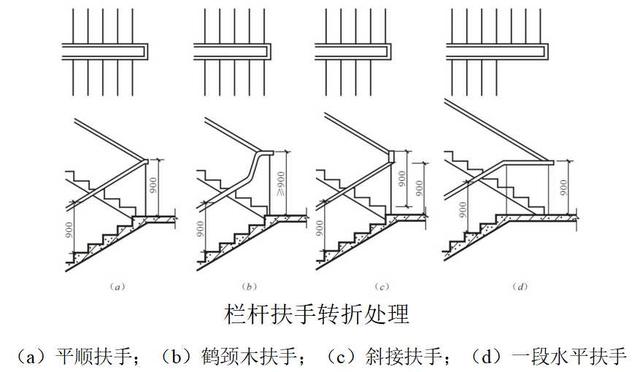

(4)栏杆扶手转折处理

当上下行梯段齐步时,上下行扶手同时伸进平台半步,扶手为平顺连接,转折处的高度与其他部位一致(图(a))。

当平台宽度较窄时,扶手不宜伸进平台,应紧靠平台边缘设置,扶手为高低连接,在转折处形成向上弯曲的鹤颈扶手(图(b))。

鹤颈扶手制作麻烦,可改用斜接(图(c))

当上下行梯段错步时,将形成一段水平扶手(图(d))。
