导读：作为建筑工作者，日常打交道最多的无非就是钢筋和混凝土了。而混凝土的养护，是混凝土在施工过程中极其重要的组成部分，直接关系到整个工程施工质量的好坏。当前经济发展越来越快，建筑工程也日趋发达，对混凝土的需求量也越来越多，所以，混凝土的养护工程无疑是当下比较迫切的一件事情。
在工地上的我们，经常弄得灰头土脸，但是，我们还是爱它的，因为要养家糊口啊~~所以，再苦再累，为了工程质量能过关，我们必须要时刻关注混凝土的养护问题。混凝土浇捣后，之所以能逐渐凝结硬化，主要是因为水泥水化作用的结果，而水化作用则需要适当的温度和湿度条件，因此为了保证混凝土有适宜的硬化条件，使其强度不断增长，必须对混凝土进行养护。

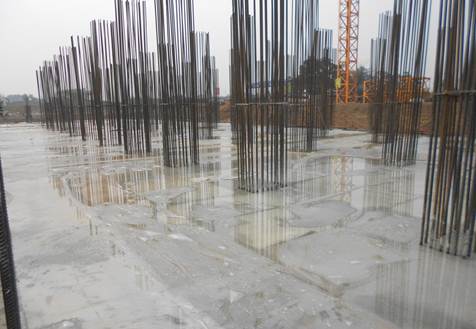

一、混凝土养护注意事项
（1）混凝土浇筑完毕后12h应加以覆盖并浇水养护。干硬性的混凝土应在浇筑完毕后立即养护。混凝土表面应覆盖吸水能力强的材料。如麻袋、草席等。
（2）洒水养护的期限与水泥品种有关。普通硅酸盐水泥和矿渣硅酸盐水泥拌制的混凝土，不少于7d，火山灰质硅酸盐水泥和粉煤灰硅酸盐水泥拌制的混凝土不少于14d；掺用缓凝型外加剂或有抗渗要求的混凝土不少于14d。
（3）养护浇水的次数应能保持混凝土表面处于湿润状态。水化初期，水泥化学反应充分，可增加浇水次数。气温在15C左右时每天浇水次数2～4次，气温升高根据情况适当增加浇水次数。用水应与混凝土搅拌用水一致，在平均气温低于5C时不宜浇水养护。
采用塑料薄膜养护时将混凝土外露部分全部用塑料布覆盖严密，保证塑料布内有凝结水，达到湿润养护的目的。在缺水地区及不易进行浇水养护的高大建筑物可采用喷洒塑料薄膜养生液进行养护。即将养生液用喷枪喷洒在混凝土表面上，溶液挥发后在混凝土表面形成一层塑料薄膜，使混凝土与空气隔绝，阻止其中水分的蒸发，以保证水化作用的正常进行。
一般在混凝土浇完后2～4h，而泌水刚好失散，不见浮水，用手指轻按无指印时，即可喷洒薄膜养生液。在混凝土强度未达到1.2MPa以前不准上人行走，一般宜用65C左右的温度蒸养。混凝土在较高温度和湿度条件下，可迅速达到要求的强度。施工现场由于条件限制，现浇预制构件一般可采用临时性地面或地下的养护坑，上盖养护罩或用简易的帆布、油布覆盖。
二、混凝土不同环境下的养护
1、做好一般环境下的养护
在一般的环境中，混凝土的温度一般在10℃-20℃，这一温度有利于湿度的保持，相比较下也是桥梁结构的最好施工阶段。在这一温度下养护工作中的保温、保湿很容易做到。通常我们用两种方法来实施：一是采用不同的材料覆盖需要保养的成型结构物，如果混凝土表面对光洁度有较高要求的，就要用较为特殊的材料，同时也可以给成型结构物洒水来保持适度。如立柱、防撞墙等就要使用吸水性较好的土工布覆盖。在混凝土保护上还要有一定的制度，安排特定人员按时执行。保证混凝土在为拆之前的湿度、温度。另外还要注意洒水的方法，不可以直接冲刷、形成水流，以防混凝土脱落，正确应该是用喷雾器连续喷雾，使水给混凝土造不成水压。二是对于那些难以覆盖的成型结构物可以使用养护剂。喷养护剂这是一种较为科学、实用的一种方法。它的原理是利用养护剂在混凝土表面形成的一层防护膜，从而避免水分的蒸发，让混凝土内部拌和水进行自我养护。在喷洒养护剂时，一定使混凝土表面覆盖完全，可以横纵交错的喷洒。另外需要注意的是：使用养护剂要在一个养护温度的保证的前提下。
2、在寒冷季节的混凝土养护
混凝土的成型最好温度在10℃-20℃，若是刚浇筑完的混凝土位于低于5℃环境下，就会出现混凝土受冻，受冻会使它的水化作用停止，混凝土表面变酥，失去强度，严重的还会出现裂缝，温度回升，其恶化的程度也不会恢复。因此在寒冷环境下的混凝土养护，我们要做到：
（1）蓄热法。蓄热法是利用原材料预热的热量及水泥水化热，在混凝土外围用保温材料严密覆盖，延缓混凝土的冷却速度，并在冷却过程中逐渐硬化，是混凝土能在正常温度条件下达到受冻条件下达到受冻临界强度的一种施工方法。
（2）掺外加剂法。此法是在混凝土拌制时掺加适量的外加剂，使混凝土强度迅速增长，在冻结前达到要求的临界强度，或者降低是的冰点，使混凝土在负温下能够凝结、硬化的方法。（3）电热法。电热发是加将电能转换为热能来加热养护混凝土的方法，属于干热高温养护。（4）暖棚法。暖棚法是在所要养护的结构或构件周围用保温材料搭设暖棚，在棚内以生火炉、热风机供热、蒸汽管供热等形式来采暖的方法。
3、在高温干燥的环境下的保护
水分在干燥高温的条件极易容易挥发，混凝土如果失水过多，其表面曾混凝土强度很容易降低，这时容易出现干缩裂缝，这主要是混凝土的早凝产生的塑性裂缝。特别是在夏天进行混凝土施工时，如果养护的方法措施不当，像这样的早凝、塑性裂缝、混凝土强度降低和耐久性下降等现象会频频出现，不仅仅影响施工进度，重要的是这样成型结构物的整体质量得不到保障。因此在干燥高温的条件下施工必要及时的养护至关重要。具体做法如下：一是可以在夜间作业避免了太阳的直射，根据时间调整混凝土配比，到了白天我们要给混凝土的模版降温，如果模版的过高水分流失严重，出现混凝土砂化现象。二是做好混凝土的配比，经常洒水保持混凝土表面的湿润，这是一种最简单的方法。如果某些建筑物不适宜洒水，我们可以用土工布严密包裹。保持土工布表面湿润即可。总之，这种环境下的混凝土保护重点就是保湿。
三、混凝土养护误区
1. 留置部位
在《规范》的附录D中，结构实体检验用同条件养护试块强度检验，D.0.1同条件养护试件的留置方式和取样数量，应符合下列要求中的第一条：同条件养护试件所对应的结构构件或结构部位，应由监理（建设）、施工等各方共同选定。同条件养护试件是为了验证结构实体检验的混凝土强度，因此其选定的依据应服从结构实体检验的范围。在混凝土结构子分部工程10.1.1明确规定对涉及混凝土结构安全的重要部位应进行结构实体检验。结构实体检验应在监理工程师（建设单位项目专业技术负责人）见证下，由施工项目技术负责人组织实施，承担结构实体检验的试验室应具有相应的资质。结构实体检验的范围仅限于涉及结构安全的柱、墙、梁等结构构件的重要部位，因此，结构构件的非重要部位如混凝土垫层无须留置同条件养护试件。
2. 留置数量
按《混凝土强度检验评定标准》GBJ107的有关规定，同一强度等级的同条件养护试件的留置数量不少于10组，以构成按统计方法评定混凝土强度的基本条件；留置数量不少于3组，是为了按非统计方法评定混凝土强度时，有足够的代表性，应根据混凝土工程量和重要性及结合《混凝土强度检验评定标准》GBJ107的要求正确留置。
3. 同条件养护试件不合格的处理
当同条件养护试件有1组或2组低于设计值时，就给出要求委托有资质的检测单位对实体进行检测的简单处理方法，显然是错误的。在《规范》的第10.1.4中规定当同条件养护试件强度的检验结果符合现行国家标准《混凝土强度检验评定标准》GBJ107的有关规定时，混凝土强度应判为合格。因此，留置试块时一定要同条件养护试件的代表值除了应符合GBJ107标准外，尚应乘以折算系数取用，常规取折算系数为1.10，也可以根据当地试验统计结果作适当调整。
4. 养护龄期
同条件养护试件的等效养护龄期不能按标准养护试块龄期28d同等对待，应根据当地的气温和养护条件，现场设置温度计，认真记录，按日平均温度逐日累计达到600℃d时所对应的龄期，而且0 ℃以下的龄期不能计入。同时要求等效养护龄期不应小于14d，也不宜大于60d。冬期施工、人工加热养护的结构构件，其同条件养护试件的等效龄期可按结构构件的实际施工养护条件，由监理（建设）、施工方按有关规定共同确定。
5. 同条件养护试件不能另开小灶，否则失去了同条件的意义
同条件是指试件的组成成分与结构实体相同，所处环境与结构实体相同。试件应与结构实体同患难、共甘苦，应将同条件试件同木箱或焊制的钢筋笼放置与结构实体同等位置，享受同等待遇，不能将试件埋置砂池或放入水池，而置实体于不顾。形成不同条件养护试件，而使其失去对结构实体检验的验证性。
6. 同条件养护试件应按规范要求留置，应引起高度重视，而不能随意留置
在《规范》7.4混凝土施工7.4.1第5条规定每次取样应至少留置一组标准养护试件，同条件养护试件的留置组数应根据实际需要确定。同时根据10.2混凝土结构子分部工程验收中应具备的条件：10.2.1第5条混凝土试件的性能试验报告，和第11条混凝土结构实体检验记录以及10.2.2中第4条结构实体检验结果满足本规范的要求，说明同条件养护试件是混凝土结构验收必备条件。因此应对同条件养护试件在思想上高度重视，在实际操作中要有具体措施，严格按照D.0.1第1条规定同条件养护试件所对应的结构构件或结构部位，应由监理（建设）、施工等各方共同选定，制定同条件养护试件留置方案，按监理（建设）批准后付诸实施。
7. 检测
当同等条件养护试件强度经评定判定为不合格时，直接找设计单位复核验算的处理程序不符合规范要求，应按照《规范》10混凝土结构子分部工程10.1.6中规定当未能取得同条件养护试件强度、同条件养护试件强度被判为不合格或钢筋保护层厚度不满足要求时，应委托具有相应资质等级的检测机构按国家有关标准的规定进行检测。如经检测单位检测鉴定达不到设计要求，方可经原设计单位核算，亦即10.2.3中第三条的规定：经有资质的检测单位核算并确认仍可满足结构安全和使用功能的检验批，可予以验收。
混凝土的养护是施工中重要的环节之一，如果处理不好，就会造成其强度、耐久性等达不到设计要求，造成严重的质量隐患问题。因此，在现场施工过程中，必须严格按照相关规范执行，认真做好混凝土养护工作，保障工程的施工质量。
