今天来梳理一下坡道设计基础知识

一、坡道坡度

坡道设置应符合下列规定:

1、室内坡道坡度(高/长)不宜大于1:8,室外坡道坡度不宜大于1:10;供少年儿童安全疏散使用的坡道坡度不应大于1:12。

2、供轮椅使用的坡道不应大于1:12,困难地段不应大于1:8;

3、室内坡道水平投影长度超过15m时,宜设休息平台,平台宽度应根据使用功能或设备尺寸所需缓冲空间而定;

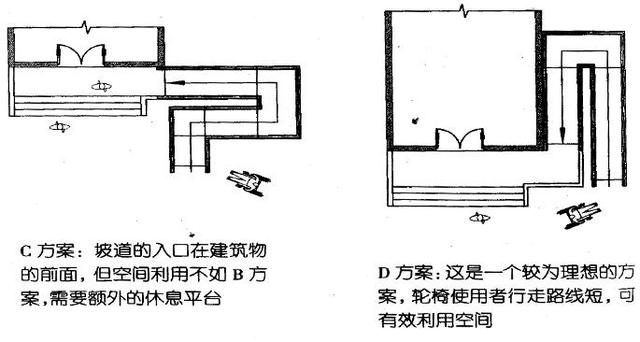

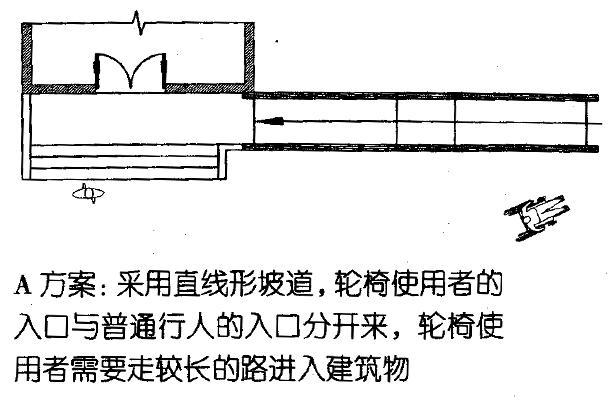

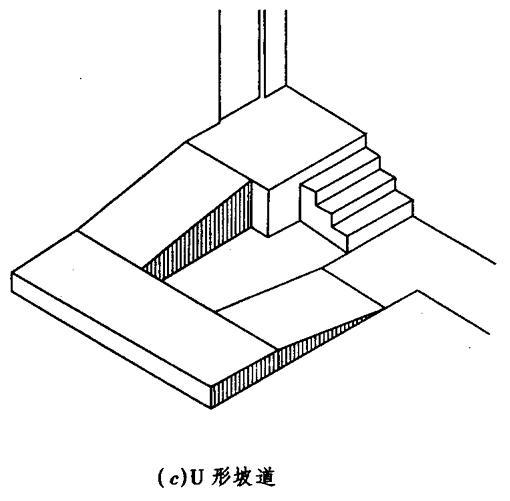

二、坡道的布置形式

轮椅坡道的设计要点:

坡道及休息平台两侧应设扶手,且扶手应保持连贯;

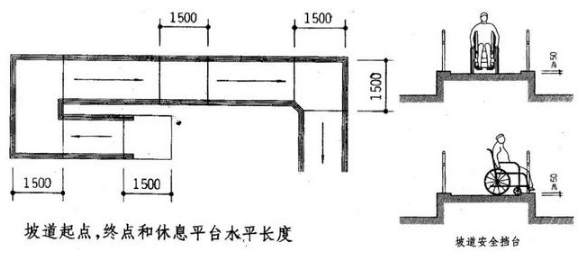

扶手栏杆下应设不小于 50mm高的安全挡台,防止拐杖头及轮椅小轮滑出;

起点终点处均应空出1.5m以上深度的缓冲空间。

无障碍坡道的坡度宽度

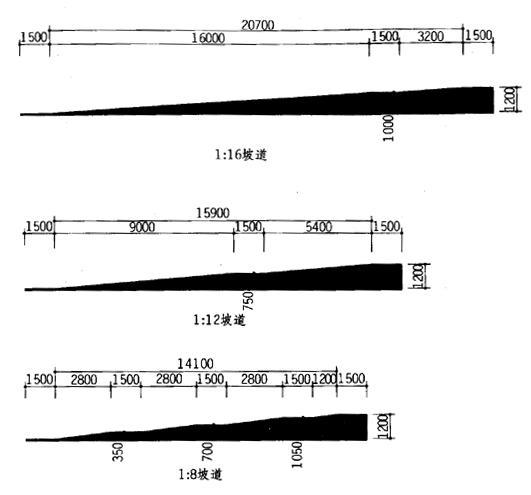

无障碍坡道的坡度长度

坡道的坡度

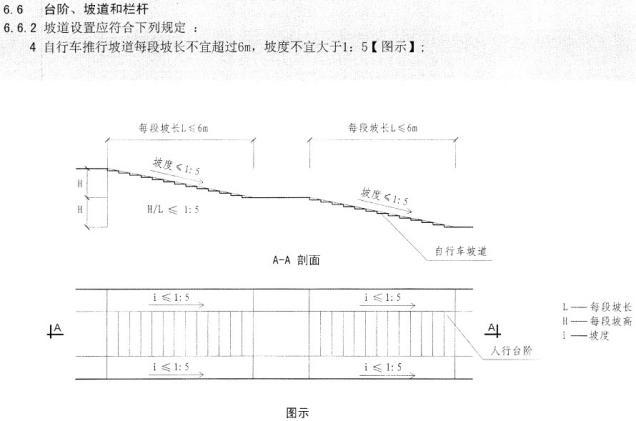

1、自行车推行坡道每段坡长不宜超过6m,坡度不宜大于1:5(1:4);

2、供自行车推行时用的坡道,宜辅以供人行的踏步,供人行的踏步数不应超过18级。

3、机动车行坡道应符合国家现行标准《汽车库建筑设计规范》规定;

4、坡道应采取防滑措施。

自行车坡道

汽车坡道的坡度

汽车库内当通车道纵向坡度大于10%时,坡道上、下端均应设缓坡。其直线缓坡段的水平长度不应小于3.6m,缓坡坡度为坡道坡度的1/2。曲线缓坡段的水平长度不应小于2.4m,曲线半径不应小于20m,缓坡段的中点为坡道起点或止点

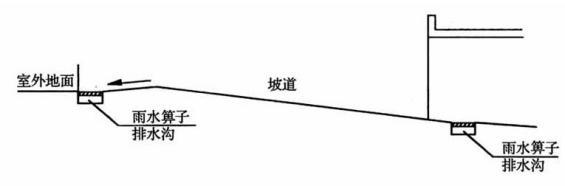

入地下车库的坡道端部宜设挡水反坡和横向通长雨水箅子。

三、坡道要求及构造

1、应采用耐久、耐磨、抗冻性好的材料,多采用混凝土坡道,也可采用天然石坡道等。

2、注意变形的处理。

3、防滑要求较高,大于1/8的坡道需做防滑设施,可设防滑条,或做成锯齿形(统称礓礤),石坡道可对表面做粗糙处理。

坡道的构造做法及防滑措施:

1、坡道构造做法同台阶

2、搓板面坡道

3、金刚砂防滑条坡道

4、水泥豆石面坡道

5、水泥面划凹槽坡道
