关于建筑施工模板的荷载讲解

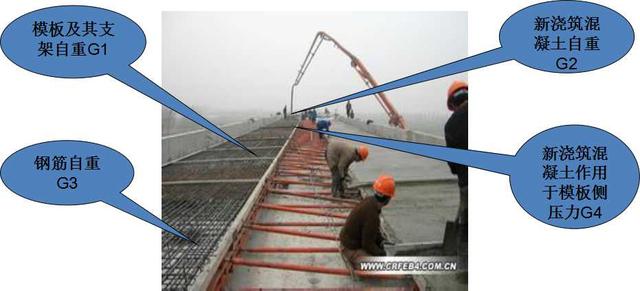

模板及其支架自重G1,新浇筑混凝土自重G2,钢筋自重G3,新浇筑混凝土作用于模板侧压力G4。

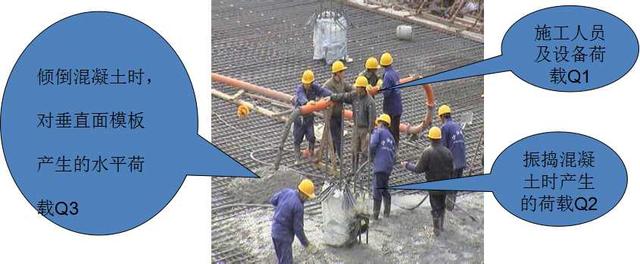

(2)、活荷载

施工人员及设备荷载Q1

振捣混凝土时产生的荷载Q2

倾倒混凝土时,对垂直面模板产生的水平荷载Q3

(3)、活荷载取值

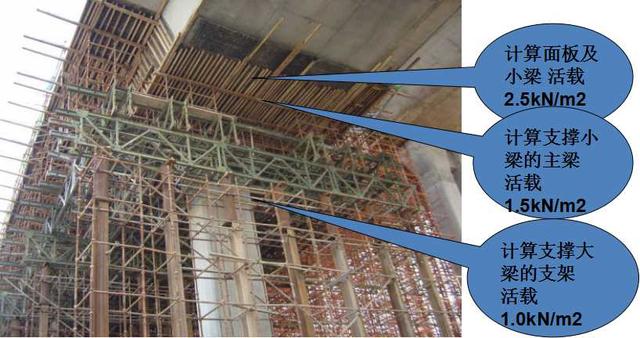

当计算模板和直接支承模板的小梁时,均布活荷载可取2.5kN/m2,再用集中荷载2.5kN进行验算,比较两者所得的弯矩值取其大值;

当计算直接支承小梁的主梁时,均布活荷载标准值可取1.5kN/m2;当计算支架立柱及其他支承结构构件时,均布活荷载标准值可取1.0kN/m2。

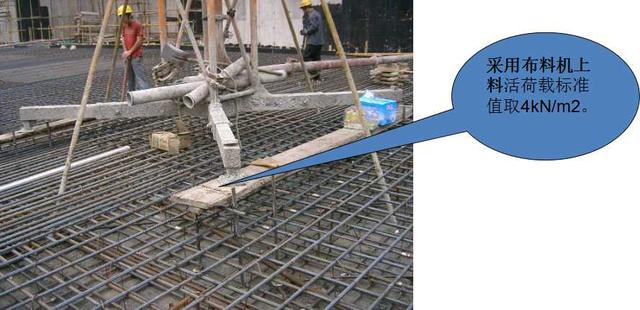

对大型浇筑设备,如上料平台、混凝土输送泵等按实际情况计算;采用布料机上料进行浇筑混凝土时,活荷载标准值取4kN/m2。

(4)、风荷载

风荷载标准值应按现行国家标准《建筑结构荷载规范》(GB50009)中的规定计算,其中基本风压值应按该规范附表D.4中n=10年的规定采用,并取风振系数 。

(5)、荷载设计值

1)、计算模板及支架结构或构件的强度、稳定性和连接强度时,应采用荷载设计值(荷载标准值乘以荷载分项系数)。

2)、计算正常使用极限状态的变形时,应采用荷载标准值。

3)、钢面板及支架作用荷载设计值可乘以系数0.95进行折减。当采用冷弯薄壁型钢时,其荷载设计值不应折减。
