来看看给排水管道需要预埋套管

平时使用的给排水、消防、采暖管道

这些管道在人防内侧都应设置闸阀

战时使用的给排水管道:水箱给水管、口部洗消冲洗管、洗消污水排水管

因为二等人员掩蔽所中战时不允许向外排水!

人防内部有闸阀

外部管道破坏也不会造成人防工程内部污染

并且闸阀操作简单

只需要锁止闸阀就能完成战时功能的转换

预埋套管的位置

在管道穿越外墙、临空墙、防护单元隔墙时就应该预留套管

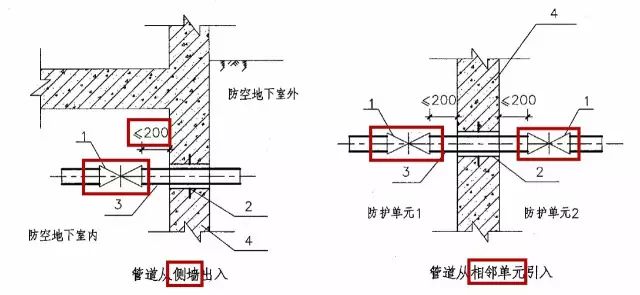

(穿越外墙与防护单元隔墙的管道)

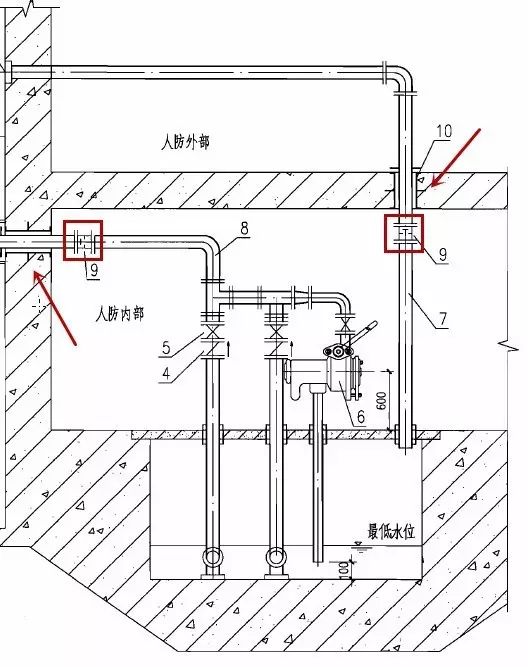

(穿越临空墙侧墙与顶板的管道)

预埋套管位置紧贴墙柱时,要注意预留闸阀安装距离

(只要是单位工程内向外的管道,都应预埋套管)

预埋套管怎么做?

套管型号及位置应根据图纸选型确定

一般情况下,图纸上会设计预埋管管径比穿管管径大2个号

但是从实际施工工艺考虑

为了减小密闭处理的工作量与难度

管径150时,应该选用大1个号的套管进行预埋

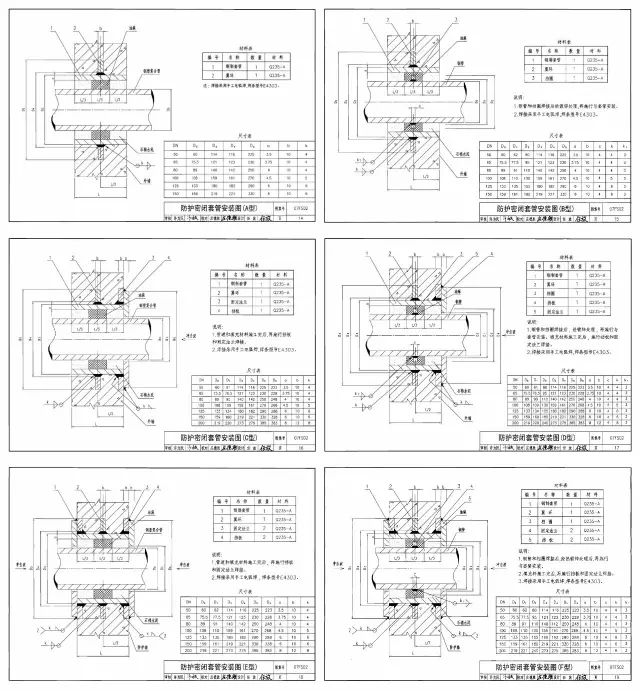

(套管分A-F6种选型,根据设计图纸确定)

预埋在顶板上的套管应该比地面高出100mm

避免上部建筑漏水时从管隙中渗漏

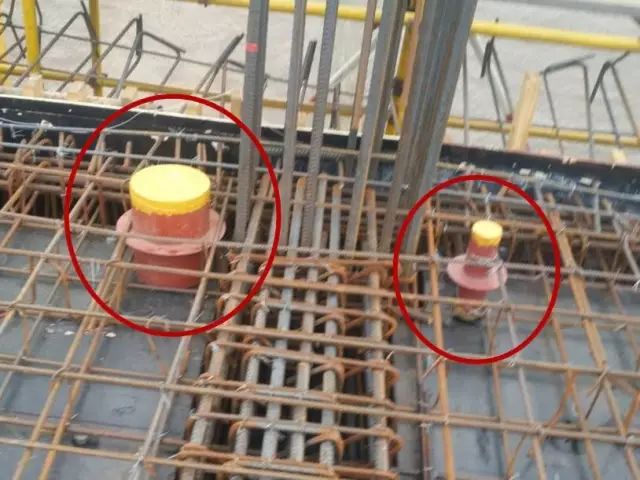

(预埋在顶板上的套管)
