一、室外埋地排水管安装
1．工艺流程
2．施工要点
（1）室外排水管污水和雨水系用分流排放制采用DN300钢筋混凝土管，雨水排水管的接口，一般平口管采用水泥砂浆抹带，砂浆配合比为1∶2.5，污水排水管的接口，一般平口管采用钢丝水泥带式套环连接。
（2）准确测量放线后进行管沟开挖，开挖宽度以大于敷设管径600mm为宜，开挖管沟避免在雨天进行，开挖后清出淤泥、石块、树根等杂物，当室外排水管道置于未受扰动之原状土地基上时，采用素土基础；置于岩石地基上时采用砂垫层。
（3）下管至沟底以后，临时封堵总出水管口，做好临时支撑，按图纸的坐标，标高，找好位置和坡度，以及排水井的方向和中心线，将管道承接口相连。
（4）埋地管线连接完后，按设计要求进行通水试验，待试水合格后进行分段回填。回填前对填土中的大块及坚硬物质清除，回填土含水量不得超30%。
2．UPVC塑料排水管施工要点
（1）室内排水管包扩雨排水、及阳台排水管采用UPVC塑料管，管材合格证件齐全，实物检查管件和管材的壁厚一致、颜色一致、色泽均不分解变色，外壁光滑平整，无气泡、裂口，管材不允许有异向弯曲，直线的公差小于0.3%。
（2）根据实测并结合各连接件的尺寸，逐段计算出各段管道的下料长度，按照需要长度采用机具断管，断口残质须清除干净。
（3）粘接面处理：用干净棉纱将管材管件的承口内表面和插口外表面擦干净，并保持无尘土和水渍，对有油污的表面，应用清洁剂进行擦试。
（4）进行承插粘接前，应先将管材的每个承插粘接口试插一下，验证其可插入深度是否符合规定要求，如果合格，即应在插入管上划出定位标志线。管端插入伸缩节的间隙，夏季为5-6mm，冬季为15-20mm。
（5）将涂好胶粘剂的承口和插口及时对正插入，并应使插口端面达到规定插入深度，这时应持续施加挤压力2-3min，承插粘接口初步固化后，应先用清洁剂将承口外多余的胶粘剂擦拭掉，并让粘接口在不受外力的状况下完全固化。加强管口保护，所有管道、管件安装后，用塑料薄膜包裹，设置成品保护专职人员，负责落实到人。
（6）在立管上按图纸要求设置检查口。每两层设置一个检查口，最底层和最高层各设置一个检查口，其高度为楼地面至检查口中心1M，允许偏差20mm，设置检查口的朝向要求便于检查。
（7）每层设置一个伸．缩节，伸缩节一般设在楼板下排水支管汇合处三通之下。
（8）安装立管时，一定要注意将三通口的方向对准横支管方向， 以免在安装横支管时由于三通口的偏斜而影响安装质量，三通口的高度，由横管的长度、坡度和楼板的相隔距离来确定，一般距楼板高度宜大于或等于250mm，但不得大于300mm。
（9）透气管是为了使下水管网中有害气体排至大气中，并保证管网中不产生负压破坏卫生设备的水封而设置的，透气管的安装高出屋面为2000mm，同时将透气球装在管口上。
（10）雨水漏斗的连接管应固定在屋面承重结构，其边缘与屋面相接处应严密不漏。
（11）室内横管安装的坡度按I=0.025敷设。管道支承件的安装立管每2M设置一个，横管为外径的10倍安设一个，且分支起点250mm，终点250mm应保证各设一个，存水弯应安设在直管段上。
（12）地漏安装的顶面应低于设置处地面5mm。
（13）卫生洁具安装：其焊接煨弯应均匀一致，不得有凹凸等缺陷；支托架的安装须平整牢固，与器具接触应紧密；安装位置应正确，单独器具10mm，成排器具5mm。安装应平直，垂直度偏差不超过3mm;安装完的卫生器具应采取保护措施。
（14）所有横立管隐蔽前须进行灌水等试验，经业主，施工单位质检人员检查，以液面不下降、不漏、不堵、放水畅通为合格，并办理验收签证手续。
（15）管道穿越楼板必须有止水措施(安钢套管)，填补套管环缝要均匀，严密、保证不漏。立管根部应用C30混凝土两次浇筑预留洞口。
（16）排水和雨水管道安装完后，必须做灌水试验，其灌水高度不低于底层地面高度，雨水管灌水高度必须到每根管上部的雨水漏斗。灌水15分钟后。再灌满延续5分钟，液面不降即为合格，并做好灌水试验记录。
3．柔性排水铸铁管施工要点
（1）首先检查外观，对该管材、各类管件、法兰压盖、密封橡胶圈，紧固螺栓，承口法兰密封斜面，应无任何明显缺陷、毛刺、余砂，应光滑圆整，无铸瘤缺陷和沟志。安装前，必须将承口、插口及法兰压盖工作面上的砂沟附着物清除干净。在插口上画好安装线，保持插口与承口内端部间隙5~10mm，其安装定位线所在的平面与管道的轴线垂直。
（2）拧紧法兰螺栓、紧固螺栓时，要使密封圈均匀受力，两个对角镙栓同时拧紧，一次不要拧得过死，逐个逐次拧紧。
（3）室内排水柔性铸铁管承插连接，所有铁件包括支吊架均须按规范做好防腐处理，立管安装在满足施工要求及躲过板肋和梁的情况下，尽可能靠墙、靠角，力求美观实用。
（4）所有的管道支架、吊架、管卡在墙体内埋设必须牢固。
三、质量要求：
1．管材、管件、胶粘剂品种、质量符合设计要求和施工规范的规定，并有产品合格证。
2．排水和雨水管道的灌水试验结果符合设计要求和施工规范的规定。
3．伸缩节设置正确，管道坡度满足设计要求。
4．施工完毕的管道系统通水实验结果符合设计要求和施工规范规定。

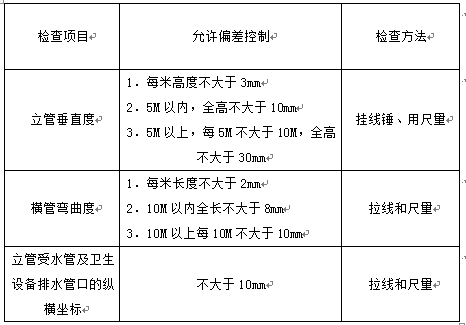

5．允许偏差控制
