地下工程产生渗漏的因素是多方面的，它涉及设计、施工、材料，以及使用管理和维护，其中施工质量为主要因素。因此，必须强调在治理渗漏水的施工过程中，应自始至终一丝不苟、精心施工，坚决避免久治不愈、扩大危害。
渗漏水治理
地下工程渗漏水常见的有孔渗漏、缝渗漏以及面渗漏；渗水情况有慢渗（湿渍）、快渗、漏水、涌水。应视具体情况，确定治理方案，进行堵漏。通常漏水量大的部位，可以直观找到；而渗水较慢或一般湿渍不易观察到出水点，可用以下方法进行检查：
1．将漏水部位擦干，立即在漏水处薄薄地撒上一层干水泥，表面出现的湿点或湿线处就是漏水的孔或缝。
2．如上述方法尚不能查出渗水处，则可用水泥胶浆（水泥：水玻璃＝1：1）在渗水面均匀涂一薄层，并立即撒上干水泥粉一薄层，干水泥层表面的湿点或湿线即为渗水的孔隙或裂缝。
目前较常用的堵漏法有：
抹面堵漏法，其特点是先堵漏、后抹面，因之，还可作为柔性防水层渗漏的补救做法。堵漏的原则是以大化小，将面漏变成线漏、线漏变成点漏，最后一堵成功。堵漏后，应进行抹面防水施工，这一工序与堵漏同等重要，可以防止因地下水位的变化以及堵漏施工不周所致的在原漏点以外的薄弱部位又产生渗漏。这种做法适用于大面积渗漏的修堵治理，当前在国外应用也很普遍。目前普通的防水抹面五层作法已被掺有各种外加剂、防水剂和聚合物乳液的砂浆所代替，且效能提高、施工简便。
注浆堵漏法，是根据工程渗漏水的情况（水的流量、流速）以及渗漏部位，布置注浆孔，并选择适宜的注浆设备和注浆材料，将浆液压入裂缝及孔隙的深部至注满并固化，而达到治理渗漏的目的。
抹面堵漏法
1．大面积渗漏水
大面积渗漏水在渗漏工程中比较普遍，其特征为渗水点有大有小、且分布密集，渗水面积大。
大面积严重渗漏，首先应尽可能采取措施降低地下水位，以便在无水情况下进行修堵施工；当无条件降低地下水位时，应先行引水泄压，再涂抹快凝止水材料，使面漏变成线漏、线漏变为点漏（可集中为若干点），最后将漏水点封堵，再行大面积抹面。
大面积慢渗，漏水不明显，但湿渍常在。这种情况可采用速凝材料直接封堵，再进行防水砂浆抹面，或涂抹水泥基结晶型防水涂料等。
（1）氯化铁防水砂浆抹面
1）配合比
氯化铁防水素浆配合比（重量比）如下：
水泥：水：氯化铁防水剂＝1：（0.35~0.39）：0.03
氯化铁防水砂浆配合比（重量比）如下：
底层砂浆：
水泥：水：中砂：防水剂＝1：（0.45~0.52）：2：0.03
面层砂浆：
水泥：水：中砂：防水剂＝1：（0.5~0.55）：2.5：0.03
2）配制砂浆
素浆配制：按配合比将原材料称量准确；先将氯化铁防水剂放入容器中，缓慢加水搅拌均匀；再加入水泥继续搅拌均匀即成。
砂浆配制：先将称量好的氯化铁防水剂和拌合水混合搅拌均匀成混合液备用；将称量过的水泥和砂子干拌均匀；再加入防水剂混合液搅拌1~2min即成。防水砂浆根据所需随拌随用，以免浪费，初凝变硬的砂浆不得使用。
3）抹面施工
先做好基层清理、补平工作，使基层表面保持潮湿、清洁、平整、坚固；在基层上抹防水素浆（2~3mm厚）；抹底层防水砂浆（10~12mm厚），分两次抹，每次5~6mm厚、并用木抹子搓平；然后抹面层防水砂浆（10~13mm厚），也分两次抹，每次5~6.5mm，终凝前用铁抹子压实抹平；防水砂浆施工后8~12h喷水养护或覆盖湿草袋养护，24h后可浇水养护、保持湿润，养护期在14d以上。
（2）聚合物水泥砂浆抹面
适合修堵渗漏工程的聚合物水泥砂浆抹面所选聚合物，主要有聚醋酸乙烯乳液、丙烯酸酯共聚乳液以及氯丁胶乳等。
1）配合比
净浆：水泥＋母料：聚醋酸乙烯乳液：水=1：0.1：0.05：（0.375~0.45）
钢纤维聚合物水泥砂浆：
水泥：钢纤维＋母料：聚醋酸乙烯乳液：砂：水=1：0.22：0.05：2.2：0.30~0.36
合成纤维聚合物水泥砂浆：
水泥：合成纤维＋母料：聚醋酸乙烯乳液：砂：水=1：0.3：0.08：2.6：0.35~0.40
丙烯酸酯共聚乳液水泥砂浆：
水泥：细砂：丙烯酸酯共聚乳液=1：2~3：0.3~0.5
通常丙烯酸酯共聚乳液含固量为50%左右，按上述配合比，丙烯酸酯固体掺量相当于水泥用量的15%~25%，一般以12%为宜，因此采用市售丙烯酸酯乳液成品时，应根据其合格证书进行复验，经过试配以确定最佳配合比。
阳离子氯丁胶乳水泥砂浆见表17-51。
阳离子氮丁胶乳水泥砂浆参考配合比（重量比）表17-51
2）配制要点
聚合物水泥素浆的配制：按配合比将原材料称量好；将水加入聚合物乳液并搅拌均匀；再边拌边加入水泥及母料，拌至均匀即可。
纤维聚合物水泥砂浆的配制：先按配合比将原材料称量好；将拌合水徐徐加入聚合物乳液并搅拌均匀；将水泥与砂干拌均匀，再加入混合均匀的水乳液及母料，继续搅拌均匀，最后再投入纤维、拌至均匀即成。
氯丁胶乳水泥砂浆的配制（丙烯酸酯共聚乳液水泥砂浆的配制同此）：按配合比将原材料称量准确；将氯丁胶乳装入搅拌桶，加入稳定剂、消泡剂和水，拌合均匀成乳液备用；将水泥和砂子投入搅拌机先行干拌均匀，再将备用的乳液徐徐倒入搅拌机，搅拌均匀即可。
3）抹面施工要点
纤维聚合物水泥砂浆抹面：在处理好的基层上先涂刷一道聚合物水泥素浆，要薄涂，不宜厚；净浆终凝后即分两次抹压砂浆防水层。底板砂浆防水层总厚度为25mm，抹第一遍厚度为11~13mm，抹压时应用力，掌握砂浆厚度要均匀；第一遍砂浆初凝后即抹压第二遍砂浆层，并在终凝前抹实压光。立面砂浆防水层厚15mm，净浆层终凝后即抹第一遍砂浆层，厚度为6~8mm；第一遍砂浆层初凝后即抹压第二遍砂浆层，并在终凝前抹实压光。抹面施工12h后，即可喷水养护，要注意保护好做完的防水层。
氯丁胶乳水泥砂浆抹面：在处理好的基层上先均匀涂刷一道氯丁胶乳水泥素浆；素浆涂刷15min后，即可抹压氯丁胶乳水泥砂浆，要顺着一个方向边抹边压，一次成活，切勿用抹子反复揉搓，主要是避免破坏胶乳的成膜，防止砂浆起壳或龟裂。施工顺序为先立墙、后地面，立面每次抹压厚度为5~8mm，平面抹压厚度为10~15mm，阴阳角应抹成圆弧形。氯丁胶乳水泥砂浆防水层的养护宜采取干湿交替的养护方法，即早期（指施工后7d以内）保持湿润养护，以保证水泥水化的正常进行；后期宜在自然条件下养护（干燥养护），以促使氯丁胶乳尽快成膜。因为阳离子氯丁胶乳是水溶性物质，只有在干燥的条件下方可固化。要注意，施工后早期湿润养护是指在砂浆硬化以后，切忌在砂浆硬化前浇水养护或受雨水冲淋，因为胶乳水泥骨料网络膜是在水泥砂浆脱水后借助空气中的氧而使胶乳逐渐完成交链而形成的，刚抹完的防水层表面直接接触空气中的氧，形成的网络膜较多，此时防水层内的胶乳仍处在逐渐脱水与交链的阶段，如果浇水或雨淋就会将胶乳带走，从而破坏网络膜的形成，降低防水层质量。砂浆层硬化后保持湿润养护，既可防止砂浆早期失水，加速水泥水化作用，避免干缩裂缝，也不致带走胶乳和破坏网络膜。试验表明，干湿结合养护方法的试件抗压强度、抗折强度，以及折压比的值均比全干或全湿养护下的值高，说明干湿结合养护法可使水泥和氯丁胶乳各自的特性得以充分发挥。
丙烯酸酯共聚乳液水泥砂浆抹面：其施工方法基本同于普通砂浆，但养护方法却同于氯丁胶乳水泥砂浆，即干湿结合养护法。
（3）喷涂水泥基渗透结晶型防水涂料
这类涂料的特点是使用方便，可以适用于任意几何面的喷涂，它可渗入水泥混凝土（砂浆）内部，与碱类物质反应，生成不溶于水的结晶体，填塞混凝土内部空隙，封闭毛细孔渗水通道，从而起到抗渗效果。此外，还具有提高结构机械强度，防霉、防腐、抗风化等功能。施工要点如下：
1）在已堵漏的前提下，将基层面清理洁净，清除乳浆、油污、杂物，对空隙、裂缝及破损处可用同强度等级混凝土或砂浆补强。
2）以洁净水冲洗基层，然后除去明水，使基层呈饱和湿润状态。
3）喷涂水泥结晶型防水涂料。要喷涂均匀，防止漏喷和露底。喷涂遍数可视具体情况而定。
4）涂层固化后即可喷洒清水养护，养护期不少于3d。注意保持湿润养护。
2．孔洞漏水
在渗漏水较严重的情况下，按以大化小的顺序，通常将面、线漏水引导为若干点或孔漏，因此，孔洞堵漏是最常用的作法，必须迅速止水；取得立竿见影的效果，才能成功。当前已有多种堵漏材料及其应用技术用于工程实践，使防水堵漏应用技术更趋完善和提高。
（1）堵漏材料及其应用
1）水玻璃促凝剂
水玻璃促凝剂配合比及技术要求见表。
水玻璃促凝剂配合比表
水玻璃促凝剂的配制按上表所列配合比将定量的水加热到100℃，将硫酸铜和重铬酸钾放入水中加热，搅拌至药品全部溶解后冷却至30~40℃，然后将此溶液倒入称量好的水玻璃中搅拌均匀，静置半小时后就可以使用。
与此同类的还有快燥精促凝剂，其配合比见表。

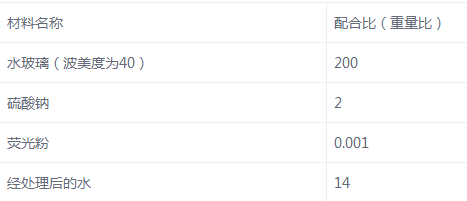

快燥精促凝剂配合比表
快燥精促凝剂快燥精促凝剂亦以水玻璃为主体材料，掺入适量的硫酸钠、荧光粉和水配制而成。配制用水应进行处理，其方法是：水380kg，氨水9kg，硫酸铝钾（明矾）10kg，混合搅拌至明矾完全溶解，澄清备用。配制快燥精促凝剂可按表17-53所列配合比称量混合搅拌均匀即可。
水玻璃促凝剂的应用：用于拌制堵漏灰浆。
水玻璃促凝剂水泥浆：在水灰比为0.55~0.6的水泥浆中，掺入相当于水泥重量1%的促凝剂，拌合均匀而成。
快凝水泥砂浆即将水泥和砂（1：1）干拌均匀后，再将促凝剂和水按1：1的比例混合在一起，使用时以其代替拌合水，把干拌均匀的水泥和砂按水灰比为0.45~0.5混合调制成快硬水泥砂浆。这种砂浆凝固较快，应随拌随用。干拌水泥和砂不要隔夜使用。
快凝水泥胶浆（简称胶浆）直接用促凝剂和干水泥拌合而成。配合比根据使用条件不同，分别为水泥：促凝剂＝1：0.5~0.6或1：0.8~0.9。这种胶浆凝固较快（从开始拌合到操作完毕以1~2min为宜），并在水中同样可以凝固，施工中必须随拌随用。因凝固时间和气温、水泥强度等级、促凝剂稠度以及促凝剂用量有关，因此，使用前应进行试配。
2）堵漏剂
是无机高效多功能防水材料，产品种类较多。目前市场上常见的有防水宝、水不漏、堵漏灵、801堵漏剂、堵漏粉等。可视其性能及工程具体情况选用。以占海牌速凝型堵漏粉为例，孔洞堵漏施工要点如下：
用凿子或冲击钻沿漏水口打出深约3~4cm、里大外小的洞孔，要打出新茬并冲洗干净；按堵漏粉：水=1：0.25的比例将拌合粉搓揉成团，放置几分钟（以手捏有硬感为宜）后，迅速塞入漏水洞孔，并用木棒挤压轻砸、向四周挤实，约5min凝固。若施工环境低于+10℃，为了快凝，应使用约50℃的温水拌合。孔洞止水后，再在孔口周围10cm范围内，按堵漏粉：水=1：0.3~0.35的比例制成的刮抹料刮抹一层，涂层硬化后即进行保湿养护3d。
（2）孔洞堵漏方法
下列方法亦可用堵漏剂。
直接堵塞法
一般在水压不大（水压2N以下）、孔洞较小的情况下，根据渗漏水量大小，以漏点为圆心剔成凹槽（直径深度为1cm2 cm、2cm3cm、3cm5cm），凹槽壁尽量与基层面垂直，并用水将凹槽冲洗干净。用配合比为1：0.6的水泥胶浆捻成与凹槽直径相接近的圆锥体，待胶浆开始凝固时，迅速将胶浆用力堵塞于凹槽内，并向槽壁四周挤压严实，使胶浆立即与槽壁紧密粘合，堵塞持续半分钟即可，随即按漏水检查方法进行检查，确定无渗漏后，抹上防水层。
下管堵漏法

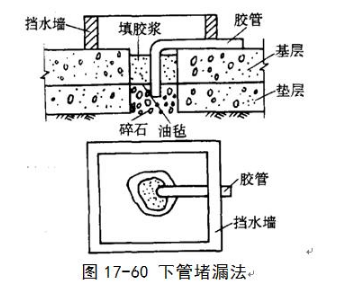

水压在2~4N左右，孔洞较大，可按下管堵漏法处理（图17-60）。
下管堵漏法是将漏水处剔成孔洞，深度视漏水情况决定，在孔洞底部铺碎石，碎石上面盖一层与孔洞面积大小相同的油毡（或铁片），用一胶管穿透油毡到碎石中。如系地面孔洞漏水，则在漏水处四周砌筑挡水墙，将水引出墙外。然后用促凝剂水泥胶浆（水灰比为0.8~0.9）把孔洞一次灌满，待胶浆开始凝固时，立即用力将孔洞四周压实，并使胶浆表面略低于基层面1~2cm。擦干表面，经检查孔洞四周无渗水时，抹上防水层的第一、二层，待防水层有一定强度后，将管拔出，按直接堵塞法，将管孔堵塞，最后抹防水层的第三、四层等。
3）木楔子堵塞法
本法适用于水压很大（水位在5m以上）、漏水孔洞不大的情况下。用胶浆把一铁管（管径视漏水量而定）稳牢于漏水处剔成的孔洞内，铁管顶端应比基层面低2cm，管四周空隙用砂浆、素灰抹好，待有强度后，把一浸过沥青的木楔打入管内，管顶处再抹素灰、砂浆等，经24h后，检查无漏水现象，随同其他部位一起做好防水层。

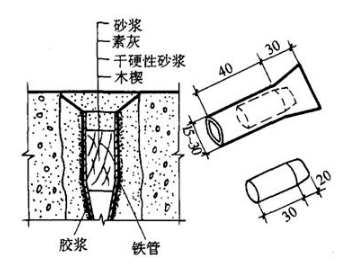

图17-61 木楔子堵漏法

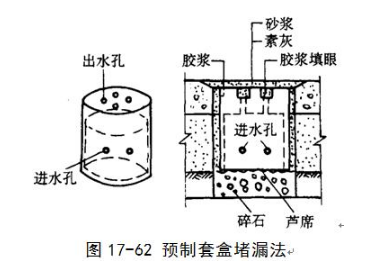

4）预制套盒堵漏法
在水压较大、漏水严重、孔洞较大时，可采用预制套盒堵漏法处理。将漏水处剔成圆形孔洞，在孔洞四周筑挡水墙。根据孔洞大小制作混凝土套盒，套盒外半径比孔洞半径小3cm，套盒壁上留有数个进水孔及出水孔，套盒外壁做好防水层，表面做成麻面。在孔洞底部铺碎石及芦席，将套盒反扣在孔洞内。在套盒与孔洞壁的空隙中填碎石及胶浆，并用胶浆把胶管插稳于套盒的出水孔上，将水引到挡水墙外。在套盒顶面抹好素灰、砂浆层，并将砂浆表面扫成毛纹。待砂浆凝固后，拔出胶管，按直接堵塞法的要求将孔眼堵塞，最后随同其他部位做好防水层。

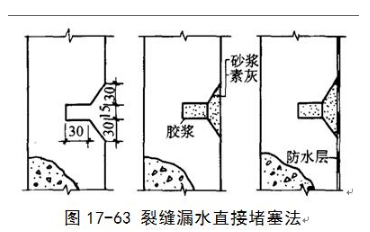

（1）直接堵塞法
水压较小的裂缝慢渗、快渗或急流漏水，可采用裂缝漏水直接堵塞法处理。先沿缝方向以裂缝为中心剔成八字形边坡沟槽，并清洗干净，把拌合好的水泥胶浆捻成条形，待胶浆快要凝固时，迅速填入沟槽中，向槽内或槽两侧用力挤压密实，使胶浆与槽壁紧密结合，若裂缝过长可分段堵塞。堵塞完毕经检查无渗水现象，用素灰和砂浆把沟槽抹平并扫成毛面，凝固后（约24h）随其他部位一起做好防水层。

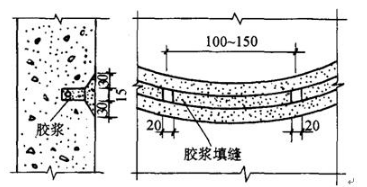

（2）下线堵漏法
适用于水压较大的慢渗或快渗的裂缝漏水处理。先按裂缝漏水直接堵塞法一样剔好沟槽，在沟槽底部沿裂缝放置一根小绳（直径视漏水量确定），长度约20~30cm，将胶浆和绳填塞于沟槽中，并迅速向两侧压密实。填塞后，立即把小绳抽出，使水顺绳孔流出。缝隙较长时可分段堵塞，每段间留2cm空隙。根据漏水量大小，在空隙处采用下钉法或下管法使其缩小。下钉法是把胶浆包在钉杆上，插于2cm的空隙中，待胶浆快要凝固时，用力将胶浆向空隙四周压实，同时转动钉杆立即拔出，使水顺钉眼流出。经检查除钉眼处其他部位无渗水现象，沿沟槽抹素灰、砂浆各一层。待凝固后，再按孔洞漏水直接堵塞法将钉眼堵塞
（3）下半圆铁片堵漏法
水压较大的急流漏水裂缝，可采用下半圆铁片堵漏法处理。处理前，把漏水处剔成八字形边坡沟槽，尺寸可视漏水量大小而定。沟槽底部扣上半圆铁片，每隔50~100cm放一个带有圆孔的半圆铁片，把胶管插入铁片孔内。处理时，按裂缝漏水直接堵塞法分段堵塞，漏水顺管流出。经检查无渗漏后，在缝隙处抹一、二层防水层，凝固后拔出胶管，按孔洞漏水直接堵塞法将管眼堵好，最后随其他部位一起做好防水层。

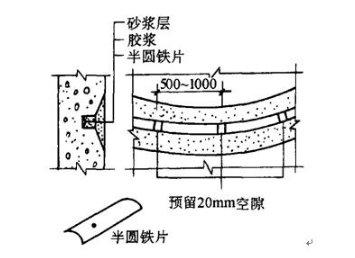

下半圆铁片堵漏法
（4）墙角压铁片堵漏法一墙根阴角漏水可根据水压大小，分别按上述三种办法处理。如混凝土结构较薄或工作面小，无法剔槽时，可采用墙角压铁片堵漏法处理。这种作法不用剔槽，可将墙角漏水处清刷干净，把长约30~100cm，宽4~5cm的铁片斜放在墙角处，用胶浆逐段将铁片稳牢，胶浆表面呈圆弧形。在裂缝尽头，把胶管插人铁片下部的空隙中，并用胶浆稳牢。胶浆上按抹面防水层要求抹一层素灰和一层砂浆，经养护具有一定强度后，再把胶管拔出，按孔洞漏水直接堵塞法将管孔堵塞，最后随同墙、地面一起做好防水层。
墙角压铁片堵漏法
4．其他漏水情况处理
（1）地面普遍漏水处理
地面发现普遍渗漏水，多由于混凝土质量较差。处理前，要对工程结构进行鉴定，在混凝土强度仍能满足设计要求时，才能进行渗漏水的修堵工作。条件许可的应尽量将水位降至建筑物底面以下。如不能降水，为便于施工，把水集于临时集水坑中排出，把地面上漏水明显的孔眼、裂缝分别按孔洞漏水和裂缝漏水逐个处理，余下较小的毛细孔渗水，可将混凝土表面清洗干净，抹上厚为1.5cm的水泥砂浆（灰砂比为1：1.5）一层。待凝固后，依照检查渗漏水的方法找出渗漏水的准确位置，按孔洞漏水直接堵塞法一一堵好。集水坑可以按预制套盒堵漏法处理好，最后整个地面做好防水层。
（2）蜂窝麻面漏水处理
由于混凝土施工不良而产生的局部蜂窝麻面的漏水，在进行处理时，应先把漏水处清洗干净，在混凝土表面均匀涂抹厚2mm左右的胶浆一层（水泥；促凝剂＝1：1），随即在胶浆上薄薄的撒一层干水泥，干水泥上出现的湿点即为漏水点，立即用拇指压住漏水点至胶浆凝固，按此方法堵完各漏水点，随即抹上素灰与砂浆层，并扫成毛纹，最后按要求作好防水层。此方法适宜于漏水量较小，水压不大的部位。
（3）砖墙割缝堵漏法
砖墙面密集的小孔漏水，在水压较小时可采用割缝堵漏法处理，这种漏水部位一般在砖砌体灰缝处。堵漏前，要对不漏水部位抹上一、二层防水层，间隔一天，然后再堵漏水处。堵漏时，先用钢丝刷将墙面及灰缝清理干净，检查出漏水点部位，把漏水处抹上促凝剂水泥砂浆一层，抹后迅速在漏水点用铁抹子割开一道缝隙，使水顺缝流出，待砂浆凝固后，将缝隙用胶浆堵塞，最后再按要求全部抹好防水层。
