砼楼板、穿墙套管孔洞预留预埋工艺质量管控

1、现浇板上立管孔洞、穿墙套管预留和防水套管预埋工序流程：

预留孔洞用木盒、PVC管以及刚性防水套管的加工制作孔洞定位木盒及套管的固定浇砼前坐标的复核浇砼后洞口清理洞口安全防护。

2、孔洞预留工艺质量要求：

预留预埋套管的位置和标高由安装班组按照施工固化图的坐标、标高进行控制，洞口预留位置根据图纸审核的结果，绘出管道布置图。在混凝土楼板、墙体浇筑前，设置套管留洞，并固定结实防止移位。现浇板上可以使用木盒预留孔洞和PVC管预留孔洞，孔洞预留坐标、标高要正确、排列要成一线、固定要牢固，超过200mm预留孔洞四周要加筋巩固后使用泡沫或胶带填封严密；穿墙套管在砌体施工前全部安装到位，并在砌体施工前向砌体班组移交，砌体施工时不得随意挪动穿墙套管。

孔洞预留工艺：

砼楼板上木盒预留孔洞，排列整齐、固定牢靠，加筋位置准确

砼楼板上UPVC管预留孔洞，位置正确、排列整齐、固定牢靠，临时封填严密

混凝土浇筑前对预留孔洞坐标复核

孔洞预留成型效果图：

砼楼板上预留孔洞上方木板防护到位卫生清理彻底

外立面挑板上预留孔洞整体效果图

3、混凝土内套管预埋工艺质量要求：

室内管道穿过楼板、梁、墙体、基础等处必须设置套管或预留孔洞。在混凝土墙或梁，板上安装套管或预留孔模具必须按照标注的十字线安装。穿梁及楼板套管应采用钢套管，根据所穿构筑物的厚度及管径尺寸确定套管规格、长度，钢套管两端下料平齐，打掉毛刺，下料后套管内刷防锈漆一道防腐。将预制好的套管使用封口胶密封严密作好套管的防堵工作。待支完模板或结构底板筋绑扎好，校对坐标、标高，平正合格后将模具钉牢、套管与附加筋焊接或用铁丝绑扎在周围的钢筋上，绑扎牢固后随土建一次性浇注，等管道安装完毕后把填料塞紧捣实。砼墙内预埋成排钢套管时用电焊组合固定，确保套管间距一致，防腐到位，固定牢靠，间距均匀，封堵严密；预埋上下层套管时，中心线需垂直。穿楼板的套管在套管上焊上横钢筋棍，担在预留孔的地面上，防止脱落。待干管、立管安装完找正后再调整好间隙加填料紧密捣实。套管管径比穿墙管的干管、立管管径大1- 2号。凡受振动或有沉降伸缩处的进出水管的过墙（壁）套管应选用柔性防水套管，套管部分必须都浇固于混凝土墙内。

预埋钢套管制作成型图片

屋面防水套管加工，焊缝平直、光滑，套管高度符合设计和规范的要求

砼墙内预埋用钢套管电焊组合固定，确保套管间距一致，防腐到位

钢套管预埋工艺要求一：

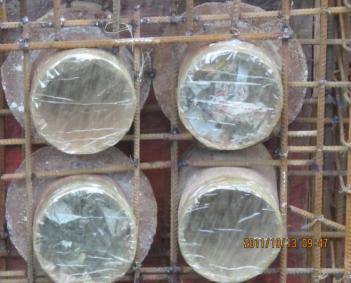

砼墙内钢套管预埋，必须固定牢靠，间距均匀，封堵严密

钢套管预埋工艺要求二：

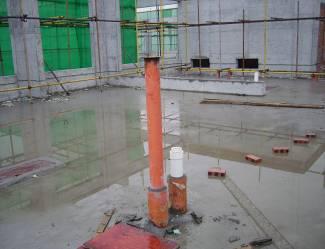

屋面防水套管安装，必须固定牢固、封堵严密，防腐到位

出屋面管道穿越防水套管时，防水封堵必须严密不漏水

套管预埋成型图片一：

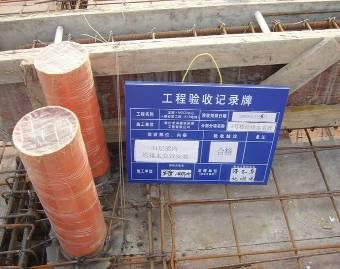

砼墙内钢套管预埋效果图，标识清晰

4、砌体套管预埋工艺质量要求：

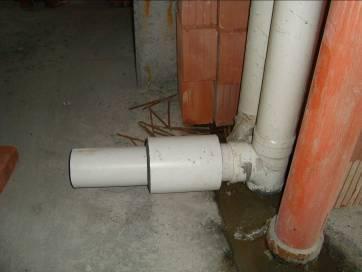

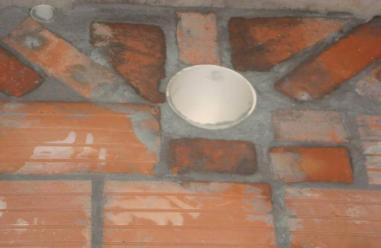

空调套管在土建砌筑隔墙前，PVC套管应在穿墙标高部位焊好架铁，按专业施工图坐标、标高尺寸将套管置于隔墙中或者在土建砌筑隔墙时，用砌块找平后用砂浆固定，然后交给土建继续施工。穿墙套管长度=墙厚+墙两面抹灰厚度，穿楼板套管长度=楼板厚度+底板抹灰厚度+地面抹灰厚度+20mm（卫生间、厨房50 mm），穿基础套管长度=基础厚+30mm+30mm（两端各伸30mm）。给排水横、立管套管安装时，把预制好的套管穿好，套管上端应高地面20mm，厨房及厕浴间套管应高出地面50mm，下端与楼板面平。凡有管道煤气的房间，所有套管的缝隙均应按设计要求做填料严密处理。

PVC空调套管制作工艺

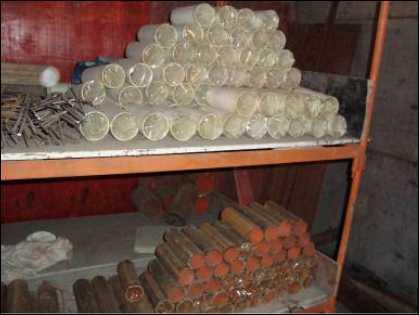

UPVC套管码放整齐，下料长度符合要求，管口封堵严密
