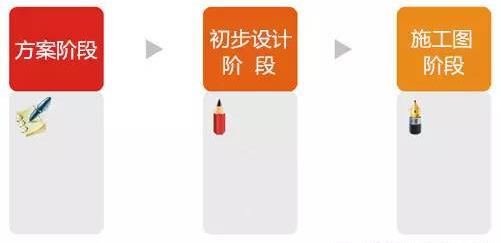

1、方案阶段
对于复杂大型综合性项目,结构专业应在早期方案阶段介入,对方案布置提出合理的建议以使得建筑所设计的方案符合结构原理和安全性。如果要求介入程度更深,还应根据建筑方案布置进行结构方案布置,并进行试算。
ps:在进行结构方案布置前,应根据规范进行规则性判定,将方案提交技术委员会讨论或者请教审核审定人,方便过程把控;在布置好结构方案后,应发送给三级审核进行审查,尽早发现结构布置不合理之处,尽早修改完善。试算后,应将计算结果向三级审核进行汇报。
2、初步设计阶段
根据建筑资料首先进行结构方案设计,进行结构布置,绘制布置图,并将布置图发给三级审核进行审查;待审查完后,再进行建模计算工作,以避免结构布置不合理而造成计算模型反复修改,计算完成后,应将计算结果整理成表,反馈给三级审核。
3、施工图阶段
(1)根据初步设计成果和建筑施工图资料,调整结构布置和计算模型,试算模型并得到计算指标,是否满足规范要求,不满足时应想各种方法尝试调试模型直至其满足要求为止,如果实在调试不能完成,应及时向三级审核汇报计算情况,方便过程把控和进度调节。
(2)根据自己的经验,建议首先对图纸目录进行梳理,以掌握该项目的工作量,进而对设计的时间进度有较好的把控。
(3)绘制模板图,并在此过程中不断完善模型。当完成模板图绘制工作后,应将模板图、荷载图(贴建筑图上)发送给三级审核进行审查,以提早发现问题及时修改,避免后面返工量过大。如果项目比较大时,可分层或分区域提交审核,方便过程把控。
(4)绘制竖向构件,配梁钢筋等工作。该过程均应随时阶段性提交审核。
4、审查阶段
施工图审查的主要内容是:强制性条文的执行,确保安全度、及政策性条文的实施,审查的依据是现行规范及政府政策要求。(以下主要按新规范要求审查问题)
一、体系的控制:
1、关于异形柱框架及框剪的应用。基于济南地区除平阴外均为6度区,因此按天津规程采用其7度的限值,及相应所有构造,肢的高宽比<4,梁高400mm,荷重比津标略高不大于11KN/m2.
2、关于短肢剪力墙。一定要有足够的普通剪力墙,约占承受抗地震倾覆力矩50%的比例,当连梁跨高大于5时按规范可按框架梁配置,但需加强墙肢的受力检查,梁伸入墙肢的构造不得小于连梁的构造。
3、大空间框支体系,注意两个方面:
(1)转换层选择合理,高位转换需讨论。
(2)框支托梁不能多次转换承墙,一般超过二次转换传递时第三次的梁不再设计为托梁。
4、侧限的控制:一般作地下室有裙房时作后浇带,可以裙房做侧移但注意裙房较大时保证裙房的传递刚度。一般四周有1/4局部无侧限时,只要有此部分加强处理可以满足。
5、板柱抗震墙体系:单是板柱体系是不允许的,必须设置一定的抗震墙,但只有中间柱外其余有梁时也可考虑不算板柱体系。
6、体系的规则与不规则完全按规范要求,注意偏心问题。
7、体系不能混用。
8、内框架不能一个内柱的单排内框架。
9、底框砖房必须满足纵横二个方向的抗震要求,需承受各自的地震力,再有必须满足横墙间距。
二、说明和荷载
1、荷载必须选择正确,永久荷载控制为永久荷载占总荷载约70~80%时分项系数为1.35.
2、消防楼梯荷载取3.5KN/m2,指高级建筑但小高层(12层左右),可以不取。
3、说明中必须写明安全等级及使用年限。基准期为规范编制的依据而不是使用年限。除超50年时必须有一定的措施而且合理,确保安全。
三、砌体:
1、关于高度层数的限制:
(1)高度及层数两者层数更为重要,当室内外高差大于0.6米时总高度可加高1米,可以在底层加多一些则3.6米可放大到3.9-4米左右。
(2)关于阁楼当不作使用,无楼梯上去时可以考虑作吊顶,有楼梯上去则一定作层考虑。
(3)半地下室当满足下到条件可作固结端。地下部分高度大于地上部分,内墙较多,刚度较好,以及0.00楼板现浇厚大于120mm,如空心板,板上现浇层必须先浇再砌墙保证其整体性。
2、关于砌体材料。由于粘土砖的淘汰,墙体材料比较乱。首先严格按抗震规范执行,砌体及多孔砖规范作辅,多孔砖规范应作修改,故有相违反时暂以抗规为准。应相应各地市制定地方规程执行为好。
3、收缩缝超长采取一定的措施可适当超长也不能太多。
4、横墙较少及接近限值房屋控制。很多设计未能满足此条要求。
横墙较少为开间大于4.2米的房间面积占全部的40%时应按抗震规范7.3.14条执行。当接近限值即6度8层,7度7层时按抗震规范7.3.2条第5条执行。
6度7层,7度6层时外墙与内横墙相交处宜设柱。
5、大洞口两侧增加构造柱可以加在内外墙交点,所谓大洞口为洞口>2米,高度2/3层高。
6、横墙间距在顶层可适当放宽。
7、墙体的挑梁其锚固长度易出现差错。
8、砌体施工质量一般为B级,如不是B级必须注明。
9、常常忽略了水泥砂浆比混合砂浆应有降低,而造成不安全因素。
10、底框
(1)注意上部砖墙构造柱配筋为14;
(2)墙体与下部抗震墙或框支梁对齐。
(3)上、下的刚度比注意有不能太大的限值,但也不能小于1.
四、钢筋砼结构
1、砼的材料强度钢材的材料强度必须说明。
2、砼的保护层必须注意与环境条件相配。
3、经常易出现的问题是:钢筋锚固、搭接、最小配筋率、最大配筋率应符合新规范要求。
4、当梁断面450mm时每200mm应加腰筋。
5、伸缩缝的处理是否得当。
6、高层应提交计算结果周期、位移、薄弱层层间位移,如有特殊情况索取计算书。
7、对高层复杂结构,必须说明采用的程序名称。
8、平法00G101中构造已与规范不符故需根据新规范补充说明并修改。
9、平法计算中问题较多的是:挑梁端不够明确配筋漏缺,在一面内部标注混乱,支座、跨中常有差错,通长筋与支座筋不一致等等,出图应自调送审。
10、剪力墙标注太简单,暗柱、暗梁应满足新规范的规定,特别边缘构件的约束与构造二者必须分清。对加强区及加强部位加强要求表达应明确。
五、地基基础:
1、新旧规范最大差别要注意采用承载力特征值fak而不是标准值fk.
2、目前规范以标准值对应地基的选用,即基础的底面积,而计算基础时应按设计值不能混淆。
3、对需要进行沉降验算的基础与旧规范不同,一定要注意不遗漏。
4、地基处理(包括填实土)应把要求标注明白,各项数据要求填全,对新的工艺要提交相应的资料。
5、桩基的选用应写清桩型、持力层、承载值、试桩要求,锚桩要求,有无沉降要求。
6、桩与承台的联结要求,一定要符合规范要求。
7、基础除满足抗弯、抗剪外注意局部承压的要求,目前有部分基础除计算面积出现问题外常易忽略抗剪计算。
六、钢结构:
1、重点在于支撑系统设置完善合理。
2、连接可靠。
3、基础设计正确与设计简图相符。
