5分钟解答你所难理解的钢筋基础知识!

1、钢筋抽样

简单的说,就是计算一个工程项目的钢筋总重量,得出的结果一般是多少吨。而钢筋的重量等于钢筋的长度乘以钢筋的比重,因此,钢筋抽样其实也就是计算钢筋的总长度,不同直径的钢筋的总长度乘以相应的比重就是钢筋的总重量。其实也是一个理论的重量。

2、砼保护层

砼保护层:结构构件中的钢筋骨架被浇筑于砼中,在钢筋骨架的外围四周必须有砼将钢筋包裹住,钢筋外皮与砼面(即构件外表面)之间的距离,就是钢筋的砼保护层厚度。不能小于10mm。

3.钢筋种类

钢筋砼结构配筋按直径大小分钢筋和钢丝两类,直径在6mm以上者称钢筋,5mm以内者称钢丝。

按生产工艺分:热轧钢筋、余热处理钢筋、冷拉钢筋、冷拔钢筋、冷轧钢筋等多种。

常用钢筋:(GB50010-2010)

HPB235 (热轧光圆钢筋,一级钢筋)

HRB335(热轧带肋钢筋,二级钢筋)

HRB400(热轧带肋钢筋,三级钢筋)

RRB400 (余热处理钢筋, 三级钢筋)

标号为540的是四级钢,现行规范已经取消。

4.钢筋连接

工厂生产出来的钢筋均按一定规格(如9米和12米)的定长尺寸制作的。而实际工程中使用的钢筋均是有长有短,形状各异,因此需要对钢筋进行处理。

连接的方法有绑扎、焊接(对焊、单面焊、双面焊、电渣压力焊)

及机械连接(直螺纹连接、锥螺纹连接、套管冷挤压)等

5.钢筋的搭接长度

接头长度:绑扎:Lle或Ll; 单面焊:10d ;双面焊:5d

其中绑扎长度的计算(或按具体设计取值):

6.钢筋锚固

钢筋锚固的重要性:

钢筋与混凝土之所以能够可靠地结合,实现共同工作的材料特点,主要一点就是它们之间存在粘结力。很显然,钢筋探入混凝土内的长度愈大,粘结效果越好。

钢筋的锚固长度:指钢筋伸入支座内的长度。其目的是防止钢筋被拔出。不能小于250mm。

具体锚固长度可在平法图籍中查到或按设计取值。

7.预算长度与下料长度

单根钢筋的预算长度:=钢筋各段长度(包括锚固和搭接长度)+端部弯钩增加值(如果存在弯钩)

单根钢筋的下料长度:=钢筋各段长度(包括锚固和搭接长度)+端部弯钩增加值(如果存在弯钩)-弯折量度差值(或称为弯曲调整值)。

8.弯曲调整值

钢筋受弯曲后,在弯曲处的内皮缩短而外皮伸长,只在中心线处才保持不变的尺寸。实际上对成型好的钢筋一般是量外皮的。因此,下料长度与要根据图上式样的尺寸加以调整。

在弯曲处,图上画的是直角,但实际操作时做硬弯(即成直角)是不可能的,而必须做成慢弯(即成弯弧)。弯曲直径(D)的规定:

9. 端部弯钩增加值

具体计算方法请参考傅钟鹏的钢筋工手册

当弯曲直径为2.5d平直段长度为10d时的弯钩增加值(抗震箍筋):

90度:10.5d

135度:11.9d

180度:13.25d

10.影响钢筋计算的因素

抗震等级(如:影响梁的加密区长度:

一级抗震=2Hb且=500mm; 二级抗震 =1.5Hb且=500mm)

决定抗震等级的三个因素(1.结构类型;2.设防烈度;3.檐高)

保护层的厚度

混凝土标号如C30 (如:影响钢筋的锚固长度,搭接长度

搭接形式(影响柱的箍筋根数及纵向钢筋长度)

11.现行平法规范图籍

平法概述:

平法的表达形式,概括来讲,是把结构构件的尺寸和配筋等,按照平面整体表示方法制图规则,整体直接表达在各类构件的结构平面布置图上,再与标准构造详图相配合,即构成一套新型完整的结构设计。改变了传统的那种将构件从结构平面布置图中索引出来,再逐个绘制钢筋详图的繁琐方法。

平法分类:

16G101-1 混凝土结构施工图平面整体表示方法制图规则和构造详图(现浇混凝土框架、剪力墙、梁、板)

16G101-2 混凝土结构施工图平面整体表示方法制图规则和构造详图(现浇混凝土板式楼梯)

16G101-3 混凝土结构施工图平面整体表示方法制图规则和构造详图(独立基础、条形基础、筏型基础、桩基础)

1.什么是框支梁、框支柱?

answer:中国人叫框支梁的东西,外国人称之为transfer beam。transfer意为转移,转让。外国人的概念中就是转换梁,意指不同结构楼层之间的起转换作用的梁;特指上部为剪力墙结构,下部为框架结构,承托剪力墙的梁;转换柱理所当然是承托转换梁的柱,这在中国叫框支柱。这是因为,中国的文化太深奥了,需要有高度想象力才能理解,不像美国两百年历史,意思直来直往的。

2.什么情况下用什么基础?

简单的说:

①条形基础:上部采用墙承重(较多的用在砖墙)

②独立基础:上部采用框架结构(柱子)

③带型(井格式)基础:框架结构+地基条件差(其实就是用条形基础承重柱,在预算中带型基础特指有支模板的混凝土条形基础)

④筏板基础:高层建筑或上部荷载较大+所在地基承载力较弱。筏板基础有梁式筏板和板式筏板。其中板式筏板基础就像盘子反扣在地表上承受上部荷载,适宜5-6层建筑

⑤桩基础:上部荷载较大,需将其传至深层较坚硬的地基。当由若干桩支撑一个平台,而用平台托住整个建筑时,这个平台就是桩承台。

⑥箱型基础:高层建筑或上部荷载较大+软弱地基。箱型基础是由底板+顶板+若干纵横墙柱组成,中空部分较大时可以作为地下室

3.为什么基础梁的支座负筋是在下部?

answer:和框架梁相反,基础梁实际上可以看成倒转过来的框架梁。请看下图,就可以简单明白。

4. 从材料自重表上看:砼自重22-24KN/m3,钢筋砼25KN/m3,钢78.5KN/m3,但为什么你在教科书上会看到这么一句话:钢结构的优点是比混凝土结构自重轻呢?

answer:实际上要达到相同的强度效果,1吨砼能承受的荷载,约一半的钢结构就可以做到,因此用钢量会少很多。目前,普通的混凝土都是C10-C80的强度(C60以上就是高强度了,外国可以制造出强度高达200Mpa的混凝土),而钢结构的强度普遍达到200Mpa。另外来说,钢结构抗拉力和抗压力的强度差不多,但是混凝土不一样了,混凝土只适合抗压,几乎不能受拉。

5.钢筋按外皮计算和按中轴线计算有何区别?

answer:简单来说,造价一般按钢筋外皮长度计算,而下料则按中轴线长度。如果是一根直的钢筋,那么外皮长度=中轴线长度;如果有钢筋弯折,则外皮长度>中轴线长度(如下图,钢筋弯折时外皮是被拉长,内皮内压缩,只有中轴线是不变的)。因此,用弯折后的钢筋外皮长度-中轴线长度=弯折后增加的长度。记住钢筋外皮长度中轴线长度

6.钢筋的弯钩长度怎么来的?

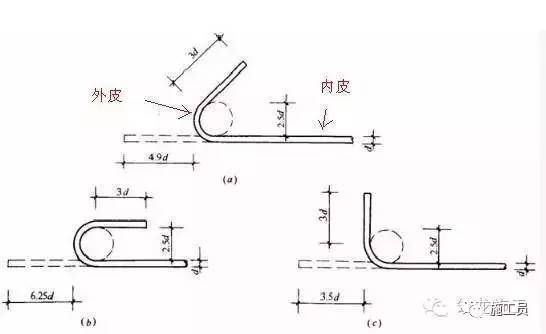

answer:从施工的原理来说,要将钢筋弯折,是用一根直径D为2.5d的圆钢筋作为支点(如上图,比如要给直径d为10的钢筋做弯钩,选用直径D=2.5d=2.5*10=25mm的钢筋作为支点)。弯钩长度=弯曲长度+平直段长度。这里介绍一个总结算法:

通过上图可以看出,纵筋的弯钩和箍、拉筋弯钩算法是有区别的,即箍筋、拉筋的平直段长度要区分抗震和非抗争。
