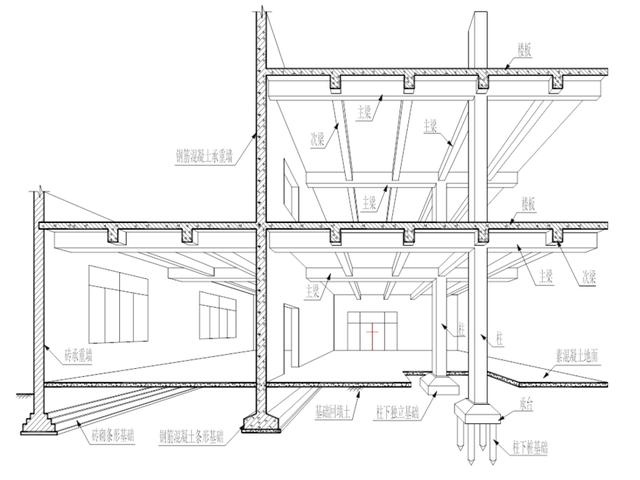

一 建筑结构的类型
构成建筑物的承重结构体系，称为建筑结构，其结构构件在建筑物中主要起承重作用，它们互相支承联成整体 。
组成房屋的结构，按所用材料的不同可分为：钢筋混凝土结构、砌体结构、钢结构、木结构、混合结构等。
按照结构受力特点不同分为：混合结构、框架结构、剪力墙结构、排架结构、筒体结构及其他。
二 结构施工图的主要内容
1.结构施工图是表达房屋承重构件的布置、形状、大小、材料以及连接情况的图样，简称结施，用字母G表示。
2.结构施工图包括：a 结构设计总说明、b 结构平面布置图 c 结构构件详图
a.结构设计说明
结构设汁说明是对建筑的结构类型、耐久年限、地震设防烈度、地基状况、材料强度等级、选用的标准图集、新结构与新工艺及特殊部位的施工顺序、方法及质量验收标准进行综合说明。
b.结构平面布置图
结构平面布置图表达建筑结构构件的平面布置，包括基础平面图、楼层结构平面图和屋顶结构平面图。主要表达结构构件的位置、数量、型号、相互联系等内容
基础平面图表示基础平面布置的图样，基础详图表示基础的形状、大小、构造、材料及埋置深度，作为基础施工的依据。 基础详图与基础平面图布置在同一张图纸上。
楼层结构平面图和屋顶结构平面图表示楼面（屋面）板及其下面的墙、梁、柱等承重构件的平面布置、形状及配筋。
c.结构构件详图
结构构件详图是主要表达单个构件的构造、形状、材料、尺寸以及施工工艺等要求的图样。
梁、板、柱及基础结构详图。基础详图通常与基础平面图放在同一张图纸上。
楼梯结构详图、屋面构件或屋架结构详图、其他详图
3.结构施工图主要用来作为施工放线、开挖基槽、支模板、绑扎钢筋、设置预埋件、浇捣混凝土和安装梁、板、柱及编制预算与施工组织等的依据。
三 结构施工图的读图方法
1、首先大家拿一份图纸到手以后，第一时间就应该将施工图的文字说明先查看一下，看看项目的具体要求。
2、其次应该从基础平面图开始查看具体图纸，然后是基础详图，楼层结构平面图、屋面结构平面图、结构构件详图。
3、将所有内容都熟悉以后，将各个部分的图纸相互联系起来，反复识读即可。

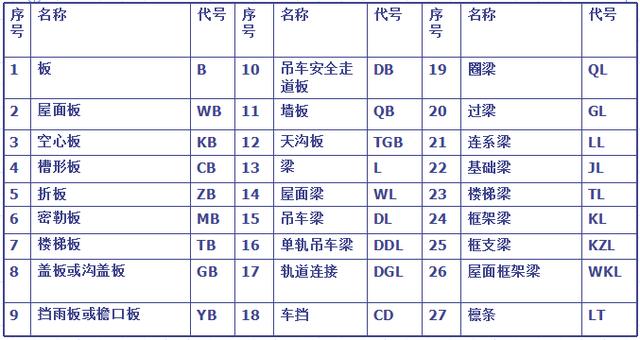

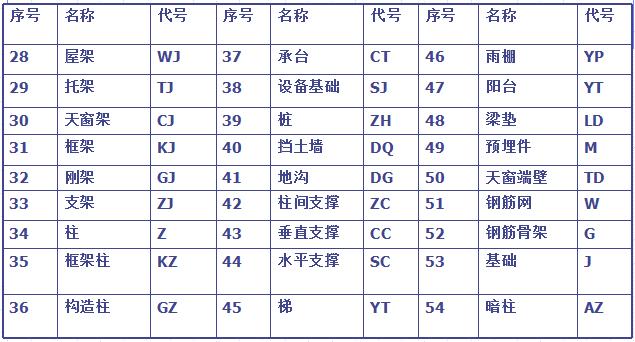

四 常用结构构件的代号
