插接式钢管脚手架及支撑架技术具体概念是什么

插接式钢管脚手架及支撑架技术具体概念是什么？

插接式钢管脚手架及支撑架适应性强，除搭设一些常规脚手架外，还可搭设悬挑结构、悬跨结构、整体移动、整体吊装架体等。

1.主要技术内容

（1）插接式钢管脚手架设计

1）基本组件为：立杆、横杆、斜杆、底座等。

2）功能组件为：顶托、承重横杆、用于安装踏板的横杆、踏板横梁、中部横杆、水平杆上立杆。

3）连接配件为：锁销、销子、螺栓。

4）其特征是沿立杆杆壁的圆周方向均匀分布有四个U型插接耳组，横杆端部焊接有横向的C型或V型卡，斜杆端部有销轴。

5）连接方式：立杆与横杆之间采用预先焊接于立杆上的U型插接耳组与焊接于横杆端部的C型或V型卡以适当的形式相扣，再用楔形锁销穿插其间的连接形式；立杆与斜杆之间采用斜杆端部的销轴与立杆上的U型卡侧面的插孔相连接；根据管径不同，上下立杆之间可采用内插或外套两种连接方式，见图

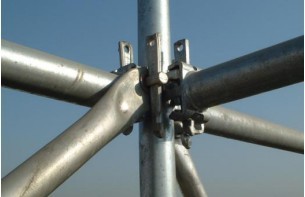

插接式脚手架节点

6）节点的承载力由扣件的材料、焊缝的强度决定，并且由于锁销的倾角远小于锁销的摩擦角，受力状态下，锁销始终处于自锁状态。

7）架体杆件主要承重构件采用低碳合金结构钢，结构承载力得到极大的提高。该类产品均热镀锌处理。

（2）插接式钢管脚手架施工

1）根据工程结构设计图、施工要求、施工目的、服务对象及施工现场条件，编制脚手架或模板支撑架专项施工方案及施工图。制定脚手架或模板支撑架施工工艺流程和工艺要点。

2）对设计方案进行详细的结构计算，确保脚手架或模板支撑架的稳定性。

3）根据专项施工方案对所需材料进行统计。

2.技术指标

（1）立杆规格为：482.7，603.2，材质Q345B；横杆规格为：482.7，材质为Q345B；

（2）48立杆套管插接长度不小于150mm，60立杆套管插接长度不小于110m；

（3）脚手架安装后的垂直偏差应控制在3/1000以内；

(4)底座丝杠外露尺寸不得大于规定要求；

(5)应对节点承载力进行校核，确保节点满足承载力要求，保证结构安全；

(6)表面处理：热镀锌。

3.适应范围

可广泛应用于建筑结构及市政桥梁工程的脚手架及模板支撑系统、装修工程及钢结构安装工程施工、航空、船舶工业维修，还可作为临时看台、临时人行天桥、临时大屏幕等临时设施的支承结构。

4.已应用的典型工程

国家游泳中心钢结构安装工程及内外膜结构安装工程、首都机场T3航站楼装修工程、中国科技新馆钢结构安装工程、京承高速15标桥梁工程、北京2008年奥运会五棵松棒球场临时看台工程、济南自行车馆钢结构安装等。
