砌块砌体施工编制砌块排列图

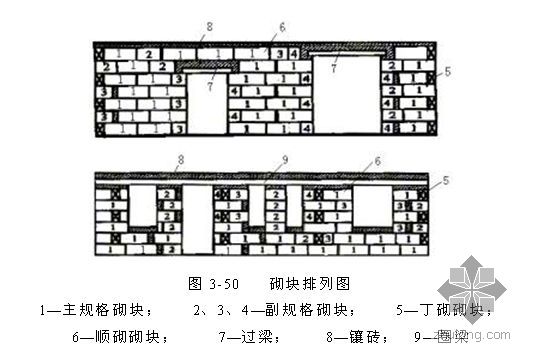

为了使砌块合理安排,加快施工进度,在施工前应编制砌块排列图,然后按图施工如图所示。砌块排列图用立面表示,每一面墙都要绘制一张砌块排列图,说明墙面砌块排列的形式及各种规格砌块的数量。同时标出楼板、大梁、过梁、楼梯孔洞等位置。若设计无规定,砌块排列应遵循下列原则:
①尽量使用主规格砌块;
什么叫主规格砌块?在墙体上大量使用的砌块,体积尺寸一般较大。
什么叫副规格砌块?与主规格砌块搭配使用的砌块,体积尺寸一般较小。
②砌块应错缝搭砌,搭砌长度不得小于块高的1/3,也不应小于150mm。搭接长度不足时,应在水平灰缝内设24的钢丝网片或拉结筋。
③局部必须镶砖时,应尽量使镶砖的数量达到最低限度,镶砖部分应分散布置。如图33。
