条形基础模板具体概念是什么?

条形基础模板

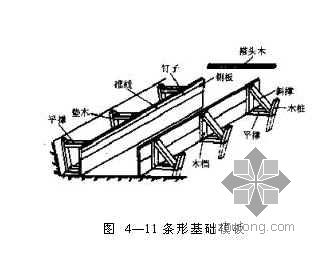

条形基础模板一般由侧板、斜撑、平撑组成。侧板可用长条木板加钉竖向木档拼制,也可用短条木板加横向木档拼成。斜撑和平撑钉在木桩(或垫木)与木档之间(图4-11)。

①条形基础模板安装时,先在基槽底弹出基础边线,再把侧板对准边线垂直竖立,校正调平无误后,用斜撑和平撑钉牢。如基础较长,可先立基础两端的两块侧板,校正后再在侧板上口拉通线,依照通线再立中间的侧板。当侧板高度大于基础台阶高度时,可在侧板内侧按台阶高度弹准线,并每隔2m左右在准线上钉圆钉,作为浇捣混凝土的标志。每隔一定距离在侧板上口钉上搭头木,防止模板变形。

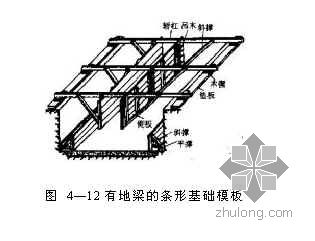

②带有地梁的条形基础,轿杠布置在侧板上口,用斜撑、吊木将侧板吊在轿杠上(图412)。吊木间距为800~1200mm。
