杯形基础模板

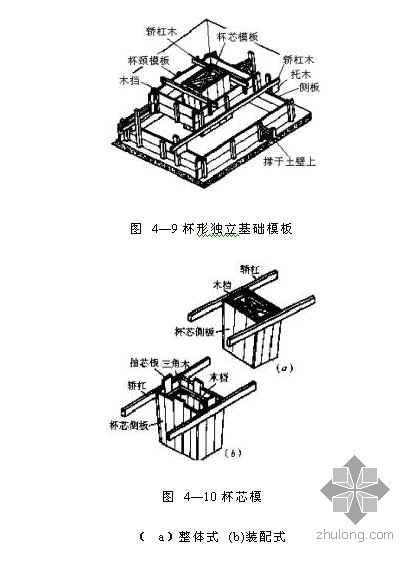

杯形基础模板的构造与阶形基础相似,只是在杯口位置要装设杯芯模。杯芯模两侧钉上轿杠,以便于搁置在上台阶模板上。如果下台阶顶面带有坡度,应在上台阶模板的两侧钉上轿杠,轿杠端头下方加钉托木,以便于搁置在下台阶模板上。近旁有基坑壁时,可贴基坑壁设垫木,用斜撑和平撑支撑侧板木档(图49)。

杯芯模有整体式和装配式两种(图410)。整体式杯芯模是用木板和木档根据杯口尺寸钉成一个整体,为了便于脱模,可在芯模的上口设吊环,或在底部的对角十字档穿设8号铅丝,以便于芯模脱模。装配式芯模是由四个角模组成,每侧设抽芯板,拆模时先抽去抽芯板,即可脱模(图410)。

杯芯模的上口宽度要比柱脚宽度大100~150mm,下口宽度要比柱脚宽度大4060mm,杯芯模的高度(轿杠底到下口)应比柱子插入基础杯口中的深度大2030mm,以便安装柱子时校正柱列轴线及调整柱底标高。

杯芯模一般不装底板,这样浇筑杯口底处混凝土比较方便,也易于振捣密实。
