大模板构造具体概念是什么

大模板构造具体概念是什么？

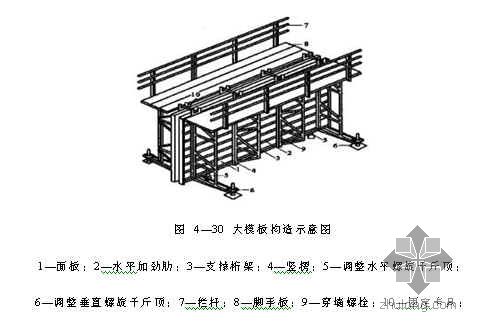

大模板由面板、加劲肋、竖楞、支撑桁架、稳定机构和操作平台、穿墙螺栓等组成，是一种现浇钢筋混凝土墙体的大型工具式模板，见图（图430）。

①面板

面板是直接与混凝土接触的部分，通常采用钢面板（3~5mm厚的钢板制成）或胶合板面板（用7~9层胶合板）。面板要求板面平整，接缝严密，具有足够的刚度。

②加劲肋

加劲肋的作用是固定面板，可做成水平肋或垂直肋(图4-30所示大模板为水平肋)。加劲肋把混凝土传给面板的侧压力传递到竖楞上去，加劲肋与金属面板焊接固定，与胶合板面板可用螺栓固定。加劲肋一般采用[65或65制作，肋的间距根据面板的大小、厚度及墙体厚度确定，一般为300500mm。

③竖楞

竖楞的作用是加强大模板的整体刚度，承受模板传来的混凝土侧压力和垂直力并作为穿墙螺栓的支点。竖楞一般采用[65或[80制作，间距一般为1．0～1．2m。

④支撑桁架与稳定机构

支撑桁架采用螺栓或焊接方式与竖愣连接在一起，其作用是承受风荷载等水平力，防止大模板倾覆。桁架上部可搭设操作平台。

稳定机构为在大模板两端的桁架底部伸出支腿上设置的可调整螺旋千斤顶。在模板使用阶段，用以调整模板的垂直度，并把作用力传递到地面或楼板上；在模板堆放时，用来调整模板的倾斜度，以保证模板的稳定。

⑤操作平台

操作平台是施工人员的操作场所，有两种做法：(1)将脚手板直接铺在支撑桁架的水平弦杆上形成操作平台，外侧设栏杆。这种操作平台工作面较小，但投资少，装拆方便。(2)在两道横墙之间的大模板的边框上用角钢连接成为搁栅，在其上满铺脚手板。这种操作平台的优点是施工安全，但耗钢量大。

⑥穿墙螺栓

穿墙螺栓的作用是控制模板间距，承受新浇混凝土的侧压力，并能加强模板刚度。为了避免穿墙螺栓与混凝土粘结，在穿墙螺栓外边套一根硬塑料管或穿孔的混凝土垫块，其长度为墙体厚度。穿墙螺栓一般设置在大模板的上、中、下三个部位，上穿墙螺栓距模板顶部250mm右右，下穿墙螺栓距模板底部200mm左右。
