施工方格控制网点的精测和检核测量要点有哪些？
建立施工方格控制网点，一般要经过初定、精测和检测三步。
（1）初定 初定即把施工方格网点的设计坐标放到地面上。此阶段可以利用打入的5cm5cm30cm小木桩作埋设标志用。
由于该点为埋石点，在埋设标志时必须挖掉，为此在初定时必须定出前后方向桩，离标桩约2~3m，根据埋设点和方向桩定出与方向线大致垂直的左右两个，这样当埋设标志时，只要前后和左右用麻线一拉，此交点即为原来初定的施工方格网点（图4-154）。另配一架水准仪，为了掌握其顶面标高，在前或后的方向桩上测一标高。因前后方向桩在埋设标志时不会挖掉，可以在埋设时随时引测。为了满足施工方格网的设计要求，标桩顶部现浇混凝土，并在顶面放置200mm200mm不锈钢板。方格网点的埋设见图4-155。
初定点位及方向桩示意图

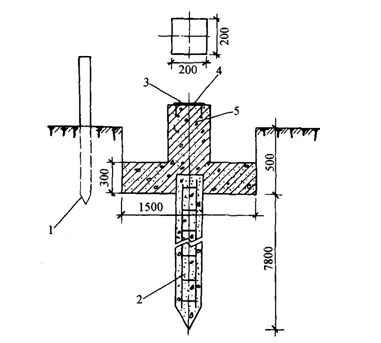

方格网控制点标志埋设图
1-混凝土保护桩；2-预制钢筋混凝土桩；3-水准标志；
4-不锈钢标板；5-300mm300mm混凝土
（2）精测 方格网控制点初定并将标桩埋设好后，将设计的坐标值必须精密测定到标板上。为了减少计算工作量，一般可以采用现场改正。改正方法如下：
1）180时的改正方法。
详见图4-156长轴线改正示意图。
长轴线改正示意
（4-61）
改正后用同样方法进行检查，其180之差应10。
2）90时的改正方法。
详见图4-157短轴线改正示意图。
短轴线改正示意
式中 l轴线点至轴线端点的距离；
设计角为直角时。
改正后检查其结果，90之差应6。
（3）检测 精测时点位在现场虽作了改正但为了检查有否错误以及计算方格控制网的测量精度，必须进行检测，测角用T2经纬仪两个测回，距离往返观测，最后根据所测得的数据进行平差计算坐标值和测量精度。
