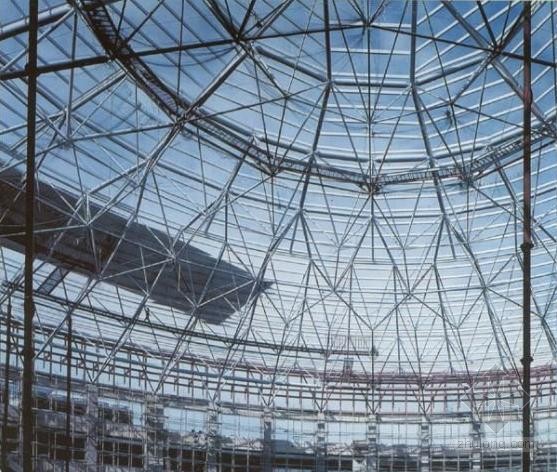

网架结构设计的一般规定可选用下列常用形式有哪些?
一、由平面桁架系组成的两向正交正放网架、两向正交斜放网架、两向斜交斜放网架、三向网架、单向折线形网架。

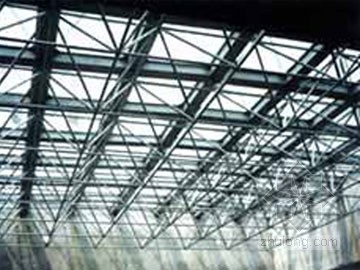

二、由四角锥体组成的正放四角锥网架、正放抽空四角锥网架、棋盘形四角锥网架、斜放四角锥网架、星形四角锥网架。
三、由三角锥体组成的三角锥网架、抽空三角锥网架、蜂窝形三角锥网架。
第2.0.2条网架的选型应结合工程的平面形状和跨度大小、支承情况、荷载大小、屋面构造、建筑设计等要求综合分析确定。网架杆件布置必须保证不出现结构几何可变情况。
注:本规程中大、中、小跨度划分系针对屋盖而言;大跨度为60m以上;中跨度为30m~60m;小跨度为30m以下。
第2.0.3条平面形状为矩形的周边支承网架,当其边长比(长边/短边)小于或等于1.5时,宜选用斜放四角锥网架、棋盘形四角锥网架、正放抽空四角锥网架、两向正交斜放网架、两向正交正放网架、正放四角锥网架。对中小跨度,也可选用星形四角锥网架和蜂窝形三角锥网架。当建筑要求长宽两个方向支承距离不等时,可选用两向斜交斜放网架。
第2.0.4条平面形状为矩形的周边支承网架,当其边长比大于1.5时,宜选用两向正交正放网架,正放四角锥网架或正放抽空四角锥网架。当边长比小于2时,也可采用斜放四角锥网架。当平面狭长时,可采用单向折线形网架。
第2.0.5条平面形状为矩形,三边支承一边开口的网架可按2.0.3条进行选型,其开口边可采取增加网架层数或适当增加整个网架高度等办法,网架开口边必须形成竖直的或倾斜的边桁架。
第2.0.6条平面形状为矩形,多点支承网架,可根据具体情况选用:正放四角锥网架、正放抽空四角锥网架、两向正交正放网架。对多点支承和周边支承相结合的多跨网架,还可选用两向正交斜放网架或斜放四角锥网架。
第2.0.7条平面形状为圆形、正六边形及接近正六边形且为周边支承的网架,可根据具体情况选用:三向网架、三角锥网架或抽空三角锥网架。对中小跨度,也可选用蜂窝形三角锥网架。
第2.0.8条对跨度不大于40m多层建筑的楼层及跨度不大于60m的屋盖,可采用以钢筋混凝土板代替上弦的组合网架结构。组合网架宜选用正放四角锥网架、正放抽空四角锥网架、两向正交正放网架、斜放四角锥网架和蜂窝形三角锥网架。
第2.0.9条网架可采用上弦或下弦支承方式,如当采用下弦支承时,应在支座边形成竖直或倾斜的边桁架。
第2.0.10条网架的网格尺寸和高度可根据网架形式、跨度大小、屋面材料以及构造要求和建筑功能等因素确定.对于周边支承的以下各类网架,可按表2.0.10选用。
