碗扣式钢管模板支撑架设计计算要点有哪些？

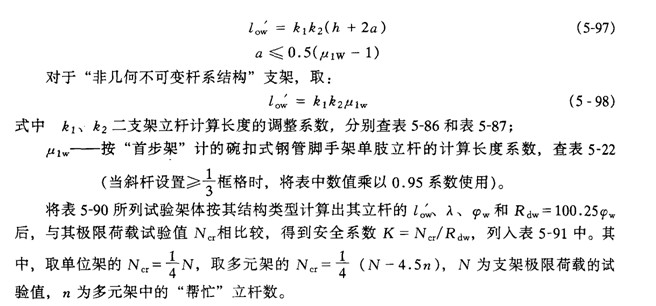

当碗扣式钢管模板支撑架亦采用与扣件式钢管支架基本相同的式子，即在计算立杆的计算长度low时；
对于几何不可变杆系结构支架，取：
对于几何不可变杆系结构支架
碗扣式钢管支架设计和试验承载能力的比较
（1）室外试验的支架高度为9m左右，支架的结构刚度和约束条件相对较弱，极限荷载的试验值与计算值的比较结果为：
1）无斜杆和两侧面有斜杆设置的单元架（属于非几何不可变杆系结构支架）室外试验的极限荷载为按3步3跨连墙计算的计算值的1.87～2.39倍，平均达到K＝2.20，高于设计安全保证要求的2.026（＝21.013）；而按2步3跨连墙计算时，则平均达到K＝1.73；
2）无斜杆的双排3跨架（即单元架两边有辅助架）的K＝2.23，与两侧设斜杆的单元架的K（＝2.33）相近；而有连墙构造的无斜杆双排3跨架的K＝2.79，其与2.23的比值为1.251，而有两侧斜杆单元架与无斜杆单元架的比值为2.33/1.87＝1.246，两者非常相近，说明两侧面设斜杆时，起作用相当于加设连墙构造；
3）设置四侧斜杆的单元架（属于几何不可变杆系结构构架），其试验极限荷载为计算值的3.33和3.86倍，平均K＝3.60。
（2）室内试验的支架高度为5m左右，约为室外试验支架高度的一半，由于支架的结构刚度和约束条件显著加强，因而极限荷载提高，其分析结果为：
1）无斜杆单元架按3步3跨连墙计算时K＝4.27，按2步2跨连墙计算时，K也达到了3.28（为室外试验的221.6%）；
2）四侧斜杆单元架的K达到4.06，为室外试验的112.8%；
3）3排立杆的多单元架的K值，按3步3跨连墙计时达到5.7，按2步3跨连墙计时，也达到4.4，分别将其1w值乘以0.85或0.80系数后，K值仍可达到3.25和2.9。
以上分析结果表明，3排以上的支架可按2步3跨连墙计算，并可按支架高度调低1w的取值。
