使用碗扣架材料搭设的模板支撑架是什么？
用碗扣式脚手架系列构件可以组装各种类型的支撑架。其一般组架结构见图5-96，由立杆垫座（或立杆可调座）、立杆、顶杆、可调托撑以及横杆和斜杆（或斜撑、剪刀撑）等组成。使用不同长度的横杆可组成不同立杆间距的支撑架。当所需要的立杆间距与标准横杆长度（或现有横杆长度）不符时，可采用两组或多组组架交叉叠合布置，横杆错层连接（图5-97）。

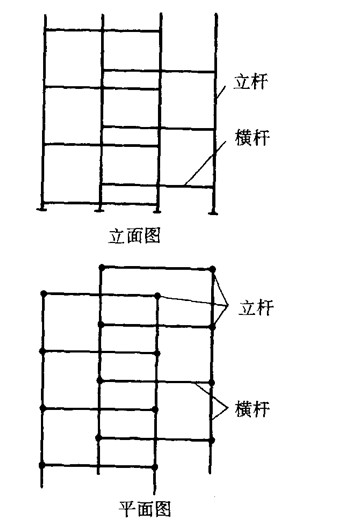

支撑架交叉布置

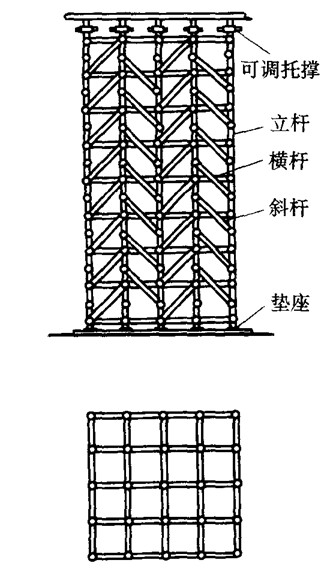

支撑架结构

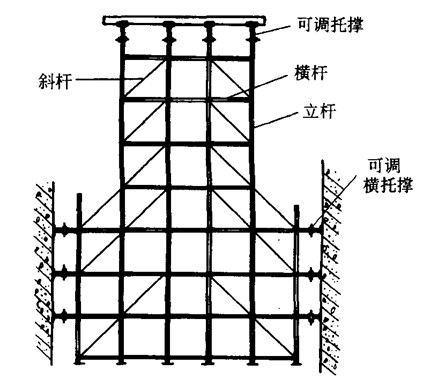

对于楼板等荷载较小，但支撑面积较大的模板支架，一般不必把所有立杆连成整体，可分成几个独立支架，只要高宽（以窄边计）比小于3：1即可，但至少应有两跨（即三根立杆）连成一整体。对一些重载支撑架或支撑高度较高（大于10m）的支撑架，则需把所有立杆连成一整体，并根据具体情况适当加设斜撑、横托撑或扩大底部架（图5-98）。

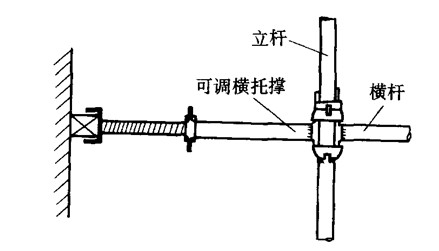

横托撑设置构造
可调横托撑可用作侧向支撑（图5-99），应与横杆相对，并两侧对称设置。

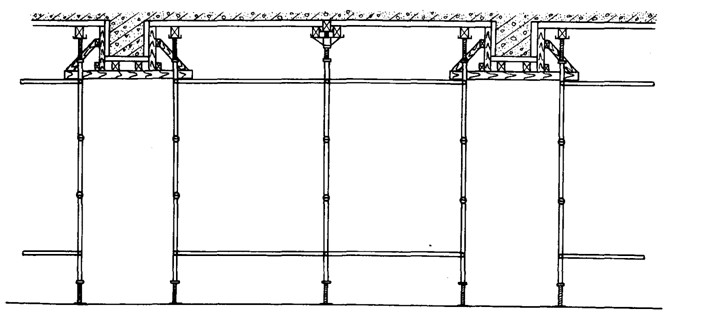

以板为主的布置方式
位于支架外侧面的斜杆可设于节点处。但支架中间立杆节点处的碗扣中因已有横杆装入，可装于立杆的其他碗扣接头中（见图5-98中的2、4跨斜杆）或采用扣件式钢管杆件。
支架高度4m的普通模板支撑架的一般构造示于图5-100中。

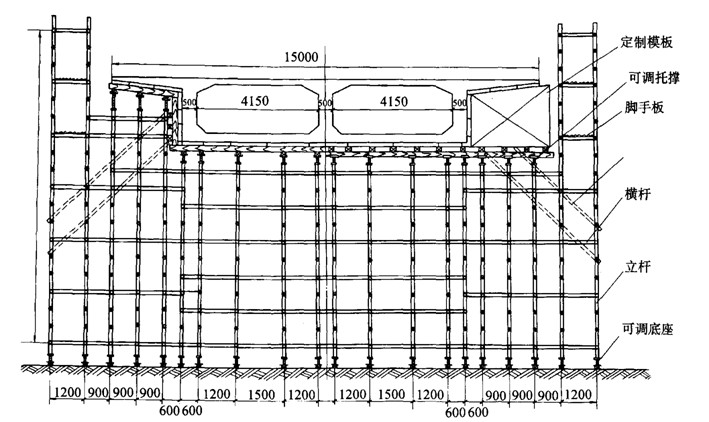

现浇箱型截面钢筋混凝土桥梁模板支撑架
碗扣架由于杆件轴心受力、杆件和节点间距定型、整架稳定性好和承载力大，而特别适合于构造超高、超重的梁板模板支撑架，用于高大厅堂（如电视台的演播大厅、宾馆门厅、剧院等）、结构转换层和道桥工程施工中。图5-101所示即为一箱型截面桥梁模板的支撑架，其设计荷载达30kN/m2，立杆沿桥梁横向布置，依上部荷载要求采用变杆距（0.6m、0.9m、1.2m和1.5m），纵向采用等杆距，以利于水平杆的设置。当施工期间要求不断交通时，可视需要留出车辆通道（图5-102），对通道两侧荷载显著增大的支架部分则采用密排（杆距0.6～0.9m）设置，亦可用格构式支柱组成支墩（图5-103）或支撑架（图5-104）。格构式支撑柱由立杆、顶杆和0.30m横杆组成（横杆步距0.6m），在其底部设支座（有普通垫座、可调垫座和转角座，转角座用于斜支撑柱的底座），顶部设可调座（图5-105）。支撑柱的允许荷载随高度的加大而降低：H5m时为140kN；5m＜H10m时为120kN；10m＜H15m时为100kN。当支撑柱间用横杆连成整体时，其承载能力将会有所提高。当使用转角座时，应用地锚将其固定牢固。以上构造形式均可在有相应需要的建筑工程中应用。

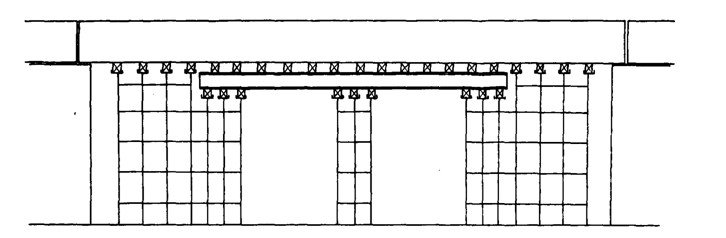

不中断交通的桥梁支撑架
栓焊钢梁支撑墩
