梁模板支撑架的构造型式有哪些

梁模板支撑架的构造型式有哪些？

梁模板支撑架的常见构造形式有以下5种

1）由劲性支柱（如4根立杆的格构柱、双立杆的梯形柱和粗管柱等）加多层水平拉杆和剪力撑构成的支柱式结构，其支撑（架）高度超过4m时，应视需要加设侧向（出平面）斜撑（即抛撑）；

2）由密设（取较小的立杆纵距）的单立杆与水平杆、斜杆或剪刀撑构成的单排（片式）构架，支架高度不宜超过4m，并视需要设置侧向斜撑；

3）由单列多层门架与相应的水平架、交叉支撑、纵向扫地杆、封口杆（设于首层门架底部的横向扫地杆）和纵向水平加强杆构成的单列门式支撑架，其构造相近于双排立杆支架。在需要时加设外侧长剪刀撑；

4）由相互交错或交错重叠布置的双列多层门架与相应交叉拉杆和以扣件连接的纵向水平杆、扫地杆、封口杆组成的双列重叠门式支撑架，其构造相近于四排立杆支架。在需要时加设外侧长剪刀撑；

5）采用单立杆或双立杆的双排模板支架。

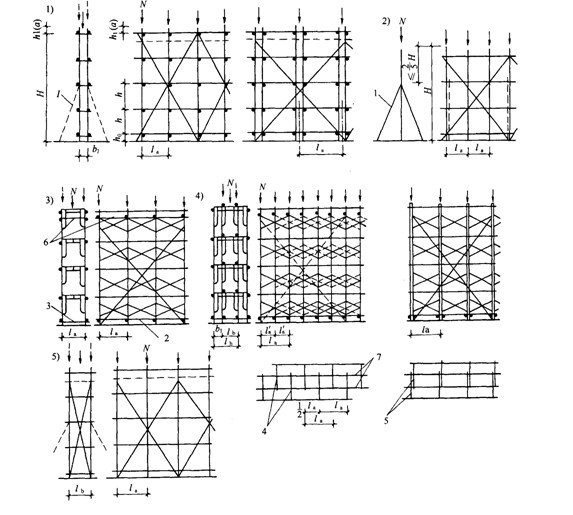

梁模板支撑架构造形式

1）劲性支柱构造；2）密设单立杆排架构造；3）单列门架构造；

4）交错重叠双列门架构造；5）双排支架构造

1-侧向支撑；2-扫地杆；3-封口杆；4-交错间隔布置门架；

5-交错重叠布置门架；6-门架上部加强杆；7-门架顶面加强杆

3）～5）三种形式支架的高度一般不宜大于10m，否则应考虑采取扩座（即加宽底部构造，以加强其整体稳定性）措施。当支架边侧有相距较近（例如2.0m）的墙体结构可供设置附墙拉结时，支架高度可以超过10m。
