建筑工程基础钢筋绑扎施工一般要求有哪些?
1.钢筋网的绑扎。四周两行钢筋交叉点应每点扎牢,中间部分交叉点可相隔交错扎牢,但必须保证受力钢筋不位移。双向主筋的钢筋网,则须将全部钢筋相交点扎牢。绑扎时应注意相邻绑扎点的铁丝扣要成八字形,以免网片歪斜变形。
2.基础底板采用双层钢筋网时,在上层钢筋网下面应设置钢筋撑脚或混凝土撑脚,以保证钢筋位置正确。
钢筋撑脚的形式与尺寸如图9-116所示,每隔1m放置一个。其直径选用:当板厚h30cm时为8~10mm;当板厚h=30~50cm时为12~14mm;当板厚h>50cm时为16~18mm。
图9-116 钢筋撑脚
(a)钢筋撑脚;(b)撑脚位置
1-上层钢筋网;2-下层钢筋网;3-撑脚;4-水泥垫块
3.钢筋的弯钩应朝上,不要倒向一边;但双层钢筋网的上层钢筋弯钩应朝下。
4.独立柱基础为双向弯曲,其底面短边的钢筋应放在长边钢筋的上面。
5.现浇柱与基础连接用的插筋,其箍筋应比柱的箍筋缩小一个柱筋直径,以便连接。插筋位置一定要固定牢靠,以免造成柱轴线偏移。
6.对厚片筏上部钢筋网片,可采用钢管临时支撑体系。图9-117(a)示出绑扎上部钢筋网片用的钢管支撑。在上部钢筋网片绑扎完毕后,需置换出水平钢管;为此另取一些垂直钢管通过直角扣件与上部钢筋网片的下层钢筋连接起来(该处需另用短钢筋段加强),替换了原支撑体系,见图9-117(b)。在混凝土浇筑过程中,逐步抽出垂直钢管,见图9-117(c)。此时,上部荷载可由附近的钢管及上、下端均与钢筋网焊接的多个拉结筋来承受。由于混凝土不断浇筑与凝固,拉结筋细长比减少,提高了承载力。

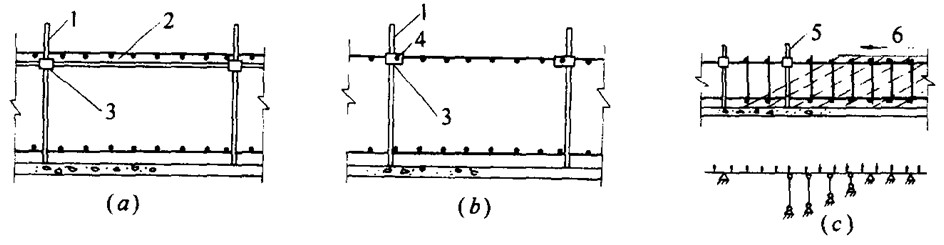

图9-117 厚片筏上部钢筋网片的钢管临时支撑
(a)绑扎上部钢筋网片时;(b)浇筑混凝土前;(c)浇筑混凝土时
1-垂直钢管;2-水平钢管;3-直角扣件;4-下层水平钢筋;5-待拔钢管;6-混凝土浇筑方向
