建筑拱壳结构混凝土浇筑一般要求有哪些?

拱壳结构属于大跨度空间结构,其外形尺寸的准确与否对结构受力性能大有关系,因此,在施工中不仅要保持准确的外形,同时,对混凝土的均匀性、密实性、整体性都较普通结构要求高。

浇筑程序要以拱壳结构的外形构造和施工特点为基础,着重注意施工荷载的对称性和连续作业。

1.长条形拱

(1)一般应沿其长度分段浇筑,各分段的接缝应与拱的纵向轴线垂直。

(2)浇筑时,为使模板保持设计形状,在每一区段中应自拱脚到拱顶对称地浇筑。如浇筑拱顶两侧部分,拱顶模板有升起情况时,可在拱顶尚未被浇筑的模板上加砂袋等临时荷载。

2.筒形薄壳

(1)筒形薄壳结构,应对称浇筑,在边梁和横隔板的下部浇筑完毕后,再继续浇筑壳板和横隔板的上部(图10-37)。

图10-37 浇筑筒形薄壳顺序示意图

(2)多跨连续筒形薄壳结构,可自中央跨开始或自两边向中央对称地逐跨浇筑,每跨按单跨筒形薄壳施工(图10-38)。

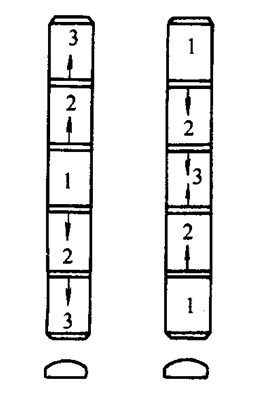

图10-38 浇筑多跨连续筒形薄壳顺序示意图

3.球形薄壳

(1)球形薄壳结构,可自薄壳的周边向壳顶呈放射线状或螺旋状环绕壳体对称浇筑(图10-39)。

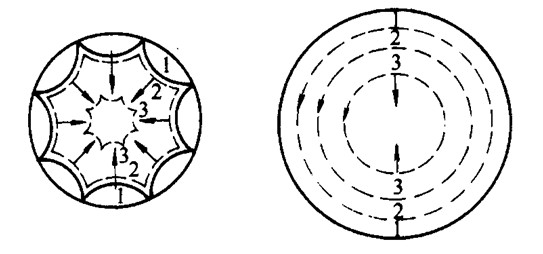

图10-39 浇筑球形薄壳顺序示意图

(2)施工缝应避免设置在下部结构的接合部分和四周的边梁附近,可按周边为等距的圆环形状设置。

4.扁壳结构

(1)扁壳结构,以四面横隔交角处为起点,分别对称地向扁壳的中央和壳顶推进,直到将壳体四周的三角形部分浇筑完毕,使上部壳体成圆球形时,再按球形壳的浇筑方法进行(图10-40)。

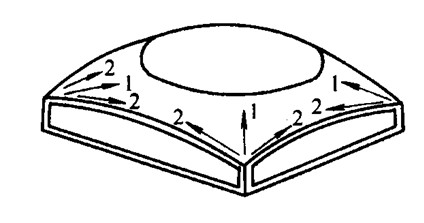

图10-40 浇筑扁壳顺序示意图

(2)施工缝应避免设置在下部结构的接合部分、四面横隔与壳板的接合部分和扁壳的四角处。

5.浇筑拱形结构的拉杆

如拉杆有拉紧装置者,应先拉紧拉杆,并在拱架落下后,再行浇筑。

6.浇筑壳体结构应采取的措施

浇筑壳体结构时,为了不减低周边壳体的抗弯能力和经济效果,其厚度一定要准确,在浇筑混凝土时应严加控制。控制其厚度可采取如下措施:

(1)选择混凝土坍落度时,按机械振捣条件进行试验,以保证混凝土浇筑时,在模板上,不致有坍流现象为原则。

当周边壳体模板的最大坡度角大于35~40时,要用双层模板。

(2)按壳体一定位置处的厚度,做好和壳体同强度等级的混凝土立方块,固定在模板上,沿着壳体的纵横方向,摆成1~2m间距的控制网,以保证混凝土的设计厚度。

(3)按一半或整个薄壳断面各点厚度,做成几个厚度控制尺(图10-41)。在浇筑时以尺的上缘为准进行找平。浇筑后取出并补平。

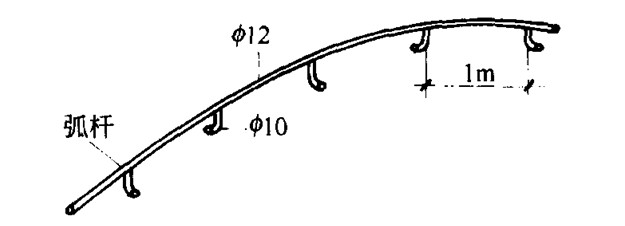

图10-41 厚度控制尺

(4)用扁铁和螺栓制成的平尺来掌握厚度,平尺的各点支架高度可用螺栓杆调节(图10-42)。

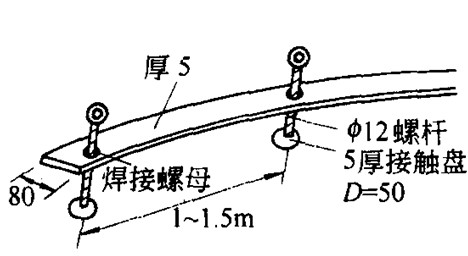

图10-42 厚度控制平尺
