什么是柱帽

通常柱顶的构造会分为有柱帽和无柱帽两种,在有梁板中,载荷通过板下的梁分担到每根柱子上,但是在无梁板中,由于没有梁的存在,柱和板是直接接触的,支托面积很小,因此当楼面载荷较大时,为提高板的承载能力、刚度和抗冲切能力,可以在柱顶设置柱帽和托板来减小板跨、增加柱对板的支托面积。

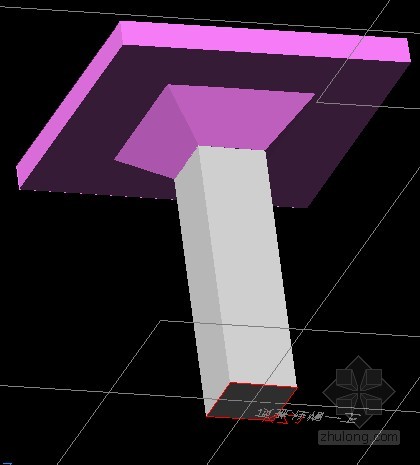

柱帽样式

柱帽的截面形状有许多种,如圆形、圆锥形、锥台形或者矩形等等,但是截面面积一定是大于柱身截面积的。

柱帽的计算方式

在计算柱帽工程量的过程中,与柱帽相关的构件有:柱、板,往往大家会分不清楚到底柱帽这部分工程量应该并入柱计算还是板计算,有些算量软件常常把柱帽的计算项目合在柱的计算项目中一起列出,但按照实际计算规则来明确定义的话,是不规范的。以下列出各种规则下,柱、板的计算方式,就可以很明确看出柱帽是如何计算的了。

上海2000定额计算规则中:

柱帽计算项目:体积、模板

无梁板柱

计算项目:a)体积、b)模板、c)超高模板

a)规则:分层按柱截面面积乘以柱高,无梁板柱的柱高定义为应自柱基(或楼板)上表面至柱帽下表面之间的高度计算。

a)公式:体积V=S*H*N

H-柱高

S-截面面积

N-数量

b)分层按柱截面周长乘以柱净高以平方米计算

c)分层按柱层高超过3.6米部分的柱砼与模板接触面积计算

无梁板

计算项目:a)体积、b)模板、c)超高模板

a)规则:分层分不同板厚按设计图示尺寸以实体体积计算,体积等于板的体积加上柱帽的体积

a)公式:V=LBC+ZMVN-KV

L-板的设计长度

B-板的设计宽度

C-板厚

ZMV-柱帽体积

N-数量

KV-应扣除的体积

b)分层按设计图示尺寸砼与模板的接触面积计算,无梁板模板等于板的模板+柱帽周边模板,应扣除柱帽及大于0.3平方米洞孔所占的面积,应增加大于0.3平方米洞孔侧壁的模板面积。

c)分层按板层高超过3.6米部分板砼与模板接触面积计算,无梁板模板等于板的模板+柱帽周边模板,应扣除柱帽及大于0.3平方米洞孔所占的面积,应增加大于0.3平方米洞孔侧壁的模板面积。

上海93定额计算规则中:

柱帽计算项目:体积

无梁板柱

计算项目:a)体积、b)超高体积

规则:无梁板的柱高,自柱基上表面至柱帽下表面的高度计算。

无梁板

计算项目:a)体积、b)超高面积

规则:柱帽体积已综合在无梁楼板定额内。现浇无梁板定额中已综合了柱帽体积,按楼板厚度选用定额,柱帽体积不另计算。

工程量清单计算规则中:

柱帽计算项目:体积、模板

无梁板柱

计算项目:a)体积、b)模板

规则:按设计图示尺寸以体积计算,不扣除构件内钢筋,预埋铁件所占体积,构造柱与强提嵌接部分。无梁板的柱高,应自柱基上表面(或楼板上表面)至柱帽下表面之间的高度计算。

无梁板

计算项目:a)体积、b)模板

规则:按设计图示尺寸以体积计算,不扣除构件内钢筋、预埋铁件及单个面积0.3m2以内的孔洞所占体积,有梁板(包括主、次梁与板)按梁、板体积之和,无梁板按板和柱帽体积之和,各类板伸入墙内的板头并入板体积内,薄壳板的肋、基梁并入薄壳体积内。

由此可见,上海常用的三种计算规则中,柱帽都是并入板计算的,在弄清楚计算规则之后,再去计算板、柱帽、柱的工程量就会变得得心应手了,同时,圆锥柱帽的体积计算也是一个小难点,在计算时需套用合理的公式仔细计算,确保每个细节都计算精确。
