射流泵组的组成及工作原理是什么?

射流泵组主要由水箱、离心水泵、射流器、真空表、压力表和连接管道阀门等组成。

射流泵组具有加工制作简单、运行安全、维修方便、效果较好等优点。

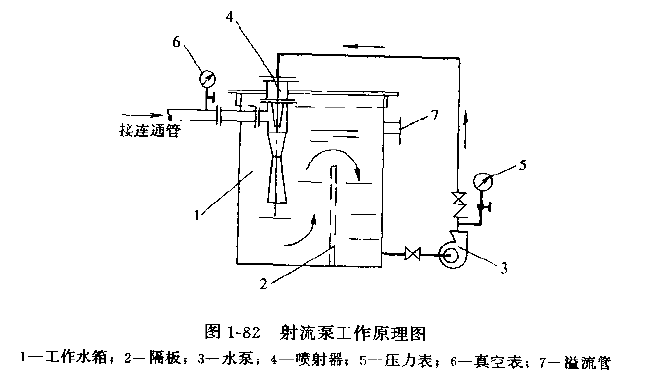

射流泵组工作原理见图1---82。

1---82

水箱充满水后，启动离心水泵，使它在水泵出口处产生高压工作水流，进人射流器的喷嘴。高压工作水通过喷嘴形成高速射流，使其喷嘴周围产生负压。在负压区处与连通管连接，在负压的作用下地下水通过井管、连通管被抽吸上来进人喷射器的扩散管，与工作水混合后流人水箱。水箱的上部设发流管，随时排出被抽上来的地下水。

为了保证降水的连续性，应设置备用水泵以便更换检修用。

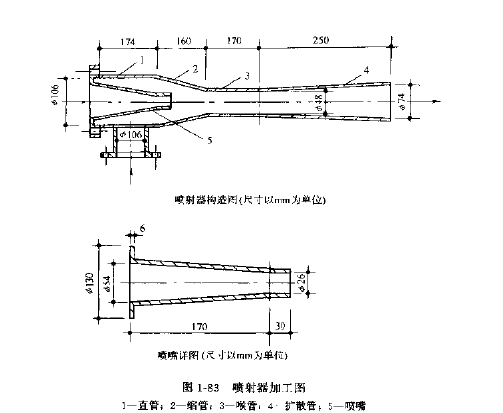

喷射器可自行加工制作，喷射器主要由喷嘴、喉管、扩散管等组成，制作加工时可参照图1---83所示。

1---83

加工时应保证各部分尺寸准确.喷嘴内壁光滑，组装位置正确以保证喷射负压的效果。
