调压板的构造及工作原理及安装注意事项有哪些

调压板的构造及工作原理及安装注意事项有哪些？

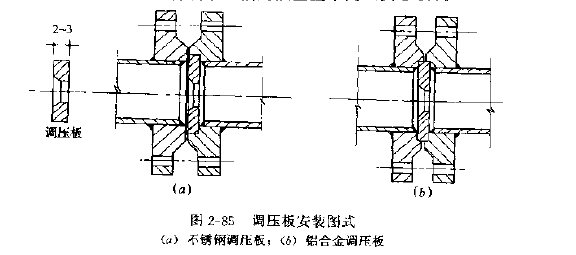

调压板由不锈钢或铝合金板加工制作而成，安装时将加工好的调压板夹在两片特制带凹槽的法兰盘中间(图2---85)。

2---85

工作原理:当介质通过孔板的圆孔时受到节流，增加了介质流动的阻力损失而起到减压的作用。

每栋建筑物入口处的调压板孔径，决定于室内系统的循环水量及阻力损失口孔径由设计者经计算平衡后选定，施工者不得随意改变孔径。

孔板加工时，应在精密度较高的车床上加工，孔径的精确度应符合设计要求。

调压板在安装时应注意事项:

(1)调压板必须在系统(室内及室外)冲洗干净后再安装，为了便于管道整体施工，加工一个与调压板直径和厚度相同，与管道内径一致的钢制孔板代替，冲洗合格后再更换。

(2)因各栋建筑物内采暖系统的循环水量和阻力损失均不相同调压板的孔径应按图纸设计孔径加工及安装，不得调换或用错尤其在相同管径时)。
