风机盘管系统中,两管制、三管制和四管制

风机盘管系统中,两管制、三管制和四管制?

在新风一风机盘管系统或风机盘管系统中.冷媒和热媒管道在冬季和夏季运行时,均采用同一管道系统,即冬季为热水和回水,而夏季利用同管道输送冷冻水(和回水),其冷热源的切换是在冷冻水泵房和热交换站内进行,称为双管系统。双管系统可节省投资费用,减少维修量,是空调系统中普遍采用的一种管制方式,但不能满足全年性空调系统的需要。

三管制是冷水和热水分别设置两个管路系统,而回水则共用同一管道系统。

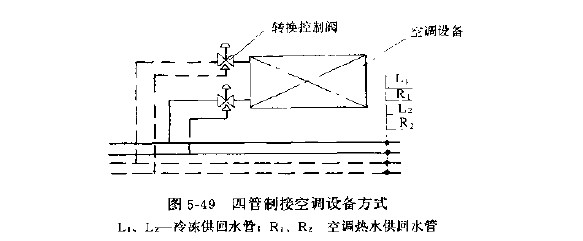

四管制则采用单独的冷热水供水管和回水管系统(图5--49),进出水管安装转换控制阀,主要是供全年使用的空调系统,即随时都有冷源和热源使用,通过温度调节阀控制转换阀调节冷、热水量。三管、四管制系统因投资和运行的费用高,一般在有特殊需要的空调系统中使用。

5--49
