风机盘管进出水管的连接方法是什么?

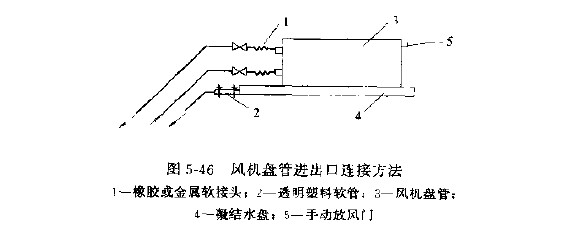

风机盘管进出水管处采用柔性连接方式(图5--46），即在进出水口处安装软管接头，软接头有像胶或金属波纹等类型，主要降低风机盘管在运转时的振动，也可缓冲因其振动使管道接头处或管道受力。

5--46

为了便于观察在夏季运行时盘管排除凝结水的状况，在与凝结水盘出口处应安装一段(5~8)的透明塑料软管，同时还可清除由于灰尘、绒毛等物，避免堵塞凝结水管造成水盘溢水。软管两端应采用喉箍卡紧，不得采用铁丝等物绑扎。

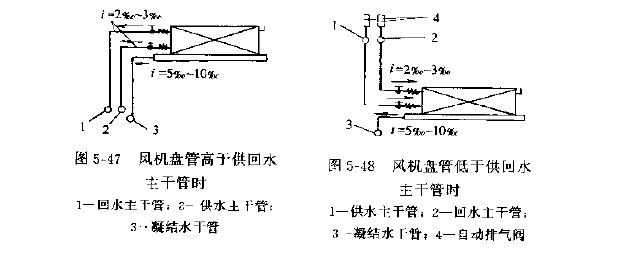

风机盘管的进出水水平管段不宜过长，同时应考虑设有2~3的坡度。其坡向可分为两种情况:第一种情况是当风机盘管的进出水管标高比冷冻水(空调热水)主干管高时(图5--47),连接风机盘管的水平支管安装时，进水管应做逆坡、出水管做顺坡安装。系统内空气均从风机盘管的手动放风阀排除。

5--47和5--48

第二种情况是当供回水主干管高于风机盘管的进出水口时(图5---48)。在供回水主干管上可设自动排气阀进行系统排空，水平支管安装时，进水管做顺坡，出水(回水)做逆坡安装，风机盘管中的盘管换热器内的空气基本上可从主干管的排气阀排出。
