标准号T/BEA 43001—2018状态
发布时间：2018年04月17日
实施时间：2018年05月01日
零地电压测试方法基本信息
标准号：T/BEA 43001—2018
团体名称：中国标准化协会
主要技术内容：4技术要求4.1供配电系统验收测试4.1.1包含不间断电源（UPS）、净化电源和变频电源的三相供配电系统不间断电源（UPS）、净化电源和变频电源的输出配电柜（盘）在单相输出50%的额定电流情况下，DC-20kHz带宽内的零地电压有效值应小于3V。4.1.2不包含不间断电源（UPS）、净化电源和变频电源的三相供配电系统总配电柜（盘）在单相输出50%的额定电流情况下，DC-20kHz带宽内的零地电压有效值应小于3V。4.1.3单相电源插座单相电源插座输出95%额定电流的情况下，DC-20kHz带宽内的零地电压有效值应小于5V。并且应大于下限电压UL，下限电压UL可按式（1）估算：…………………………………………（1）式中：UL——单相插座零地电压的下限，V；Id——单相插座额定电流，A；RN——单相插座的零线电极（N）到零线与地线连接点之间的零线电阻，Ω。若不便于测量可按0.01Ω估算。4.2互连的通信与控制系统使用的供配电系统[注1]为互连的通信与控制系统供电的终端电源插座，在输出单相95%额定电流的情况下，在2倍基带带宽内的零地电压峰值绝对值应小于2V。用户对零地电压有特殊规定的优先满足用户要求。注1：在出现互连通信与控制系统故障情况下，为查明零地电压的影响推荐采用此技术要求。4.3零地电压周期测试在供配电系统的终端插座上，在95%的额定流下，DC-20kHz带宽内的零地电压有效值应小于5V。4.4零地电压过程测试在用户的用电系统相关联的终端电源插座上，在用户的各种正常状态工作电流下，在DC-20kHz带宽内的零地电压有效值应小于5V。连续检测与记录时间应覆盖用户工作的全过程。用户对零地电压有特殊规定的优先满足用户要求。
中国标准分类号：M745 质检技术服务
国际标准分类号：29.020
发证机关：中华人民共和国民政部
行业分类：

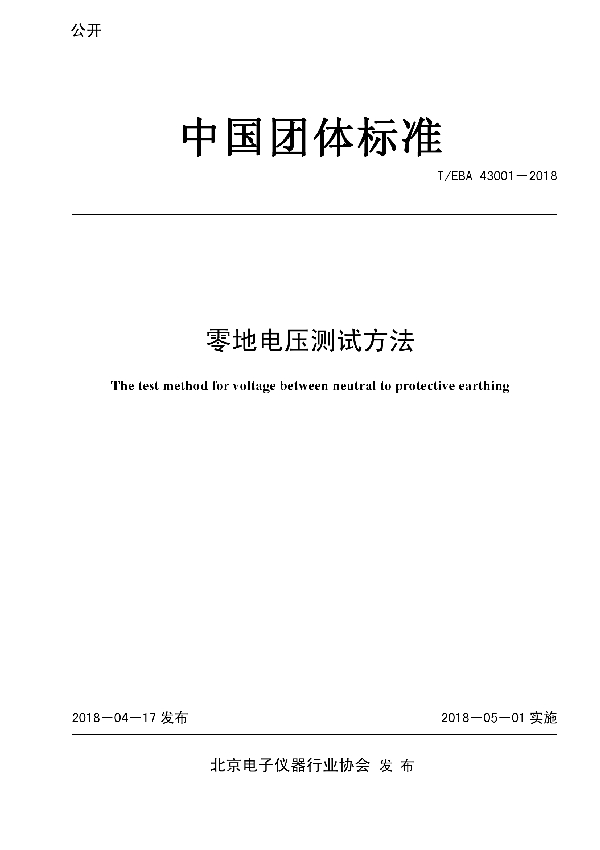

标准名称：零地电压测试方法
本标准规定了的工频400V以下供配电系统的零地电压技术要求、测试条件、测试方法、测试结果的处理和测试周期。本标准适用于工频400V以下供配电系统供配电系统的低压配电柜（盘）和终端电源插座的零地电压测试。
