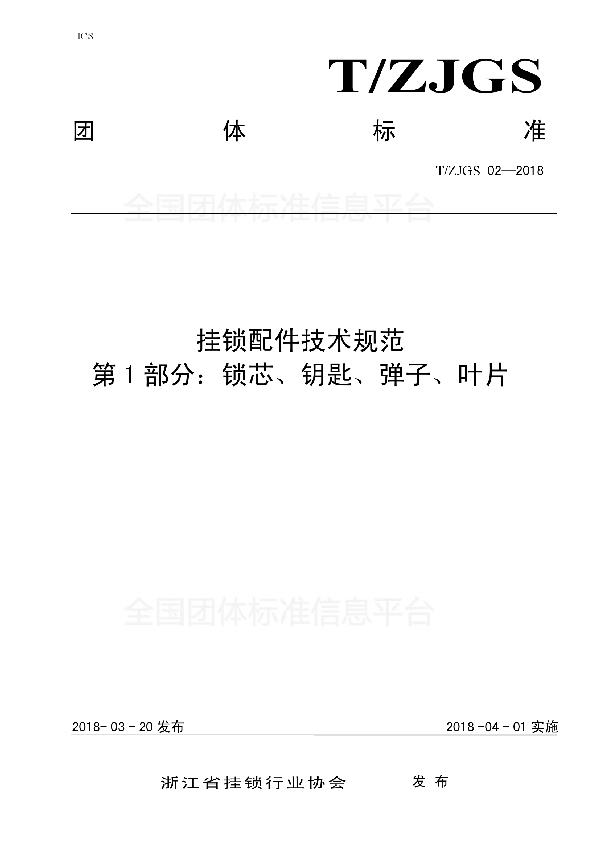

挂锁配件技术规范 第1部分：锁芯、钥匙、弹子、叶片基本信息
标准号：T/ZJGS 02—2018
团体名称：中国标准化协会
主要技术内容：5.1 技术参数技术参数应符合表1规定。表1 序号 配件名称 条款 项目 符号 单位 规格 参数1 锁芯 5.1.1 S槽、平槽弹子锁芯直径≥ d1 mm 30（1级）≤规格＜35（2级） 7.88 35（2级）≤规格≤45 8.38 50≤规格 10.382 5.1.2 平面、原子弹子锁芯直径≥ d1 mm 30≤规格≤45 9.88 50≤规格 11.883 5.1.3 十字槽弹子锁芯直径≥ d1 mm 30≤规格≤45 8.88 50≤规格 10.384 5.1.4 弹子锁芯台肩直径≥ d2 mm 30≤规格 d1+1表1（续）序号 配件名称 条款 项目 符号 单位 规格 参数5 锁芯 5.1.5 S槽、平槽弹子锁芯弹子孔数≥ n1 个 30≤规格≤45 5 50≤规格 66 5.1.6 平面、原子弹子锁芯弹子孔数≥ n1 个 30≤规格≤45 5 50≤规格 67 5.1.7 十字槽弹子锁芯弹子孔数≥ n1 个 30≤规格 118 5.1.8 圆周叶片锁芯内径≥ d3 mm 30≤规格≤35 8.8 40≤规格 10.89 5.1.9 径向叶片锁芯外径≥ d4 mm 40≤规格≤45 12.38 50≤规格 13.3810 5.1.10 弹子锁芯直径精度 mm 30≤规格 －0.056－0.11411 5.1.11 有台肩弹子锁芯同轴度精度≤ M1 mm 30≤规格 ￠0.0812 5.1.12 圆周叶片锁芯内径精度 mm 30≤规格 ＋0.076013 5.1.13 径向叶片锁芯外径精度 mm 30≤规格 －0.05－0.1614 5.1.14 圆周叶片锁芯有效长度精度 L1 mm 30≤规格 ±0.1115 5.1.15 圆周叶片锁芯同轴度精度≤ M3 mm 30≤规格 ￠0.0316 钥匙 5.1.16 弹子钥匙有效宽度精度 B1 mm 30≤规格 ±0.04517 5.1.17 弹子钥匙厚度精度 B3 mm 30≤规格 0－0.0418 5.1.18 弹子钥匙牙花深度精度 bn mm 30≤规格 ±0.02919 5.1.19 弹子钥匙铣牙角度精度 α 度 30≤规格 ±2°20 5.1.20 叶片钥匙牙花精度 βn 度 30≤规格 ±1°21 5.1.21 弹子钥匙平面度精度≤ M2 mm 30≤规格 0.0622 5.1.22 叶片钥匙有效宽度精度 B2 mm 30≤规格 ±0.0623 5.1.23 叶片钥匙有效厚度精度 B3 mm 30≤规格 0－0.0424 5.1.24 叶片钥匙平面度精度≤ M4 mm 30≤规格 0.06表1（续）序号 配件名称 条款 项目 符号 单位 规格 参数25 钥匙 5.1.25 5.1.25.1 钥匙强度 按照6.1.25进行试验。弹子结构钥匙在承受载荷不小于2.5N·m扭矩后不应断裂。 M N·m 30≤规格 ≥2.5 叶片结构钥匙在承受载荷不小于1.8N·m扭矩后不应断裂。 30≤规格 ≥1.8 5.1.25.2 试验以后，钥匙从锁芯中拔出，重新插入钥匙，在施加不超过1.5N·m扭矩时锁具能正常开启。 30≤规格 ≤1.526 弹子 5.1.26 S槽、平槽弹子级差数≥ 个 30≤规格≤50 5 60≤规格 627 5.1.27 平面、原子弹子级差数≥ 个 30≤规格≤50 5 60≤规格 628 5.1.28 十字槽弹子级差数≥ 个 30≤规格≤45 2 50≤规格 329 5.1.29 弹子长度精度 Ln mm 30≤规格 ±0.03730 5.1.30 弹子直径精度 d5 mm 30≤规格 0－0.02531 5.1.31 弹子头部倒角角度精度 α 度 30≤规格 ±2°32 5.1.32 弹子尾部倒角长度精度≤ C mm 30≤规格 0.0333 叶片 5.1.33 圆周叶片锁叶片数≥ 个 30≤规格≤35 6 40≤规格≤45 7 50≤规格 834 5.1.34 径向叶片锁叶片数≥ 个 40≤规格 1035 5.1.35 圆周叶片锁叶片号数≥ 个 30≤规格 436 5.1.36 径向叶片锁叶片号数≥ 个 40≤规格 337 5.1.37 圆周叶片直径精度 d6 mm 30≤规格 －0.05－0.09338 5.1.38 圆周叶片厚度精度 B4 mm 30≤规格 ＋0.0580表1（续）序号 配件名称 条款 项目 符号 单位 规格 参数39 叶片 5.1.39 圆周叶片角度精度 αn 度 30≤规格 ±1°40 5.1.40 径向叶片级差精度 Ln mm 30≤规格 0－0.043注1：表中的规格指：30mm、35mm、40mm、45mm、50mm、60mm、65mm、70mm、≥75mm。表中未列入规格，按接近规格执行，中间规格按向下规格执行。注2：公差配合和等级表参加附录B。
中国标准分类号：C335 建筑、安全用金属制品制造
国际标准分类号：97.180
发证机关：中华人民共和国民政部
行业分类：
标准名称：挂锁配件技术规范 第1部分：锁芯、钥匙、弹子、叶片
本标准规定了挂锁锁芯、钥匙、弹子、叶片的术语、定义、产品分类、技术要求、试验方法、检验规则、包装、标志、运输和贮存。本标准适用于挂锁类的锁芯、钥匙、弹子、叶片。
