标准号T/FWHX 005—2021状态
发布时间：2021年07月01日
实施时间：2021年07月30日

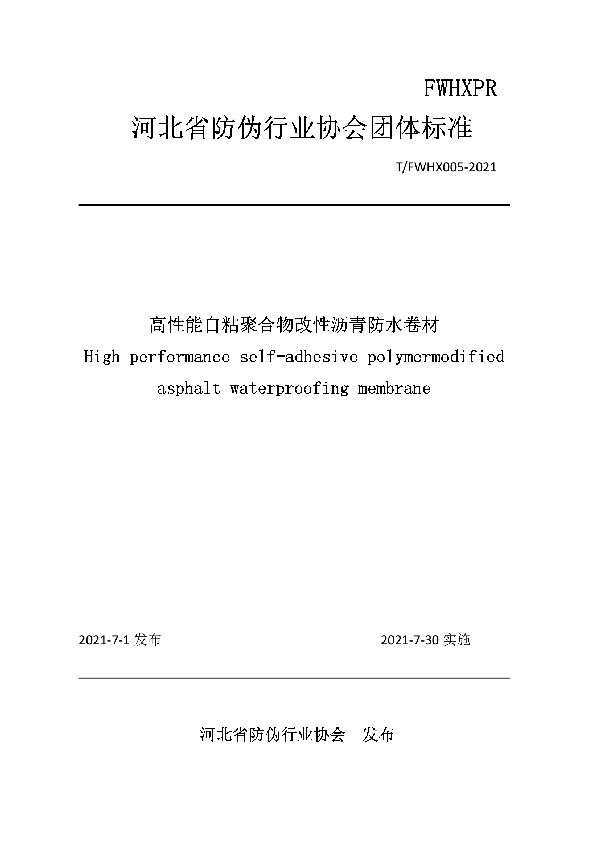

高性能自粘聚合物改性沥青防水卷材基本信息
标准号：T/FWHX 005—2021
团体名称：中国标准化协会
主要技术内容：4.3物理力学性能4.3.1N类卷材物理力学性能应符合表3规定。4.3.2PY类卷材物理力学性能应符合表4规定。表3N类卷材物理力学性能序号 项目 指标 PE PET D Ⅰ Ⅱ Ⅰ Ⅱ 1 拉伸性能 拉力/（N/50mm）≥ 150 200 150 200 - 最大拉力时延伸率/%≥ 200 30 - 沥青断裂延伸率/%≥ 250 150 450 拉伸时现象 拉伸过程中，在膜断裂前无沥青涂盖层与膜分离现象 -2 钉杆撕裂强度/N≥ 60 110 30 40 -3 耐热性 70℃滑动不超过2mm4 低温柔性/℃ -20 -30 -20 -30 -20 无裂纹5 不透水性 0.2MPa，120min不透水 -6 剥离强度 卷材与卷材 无处理/（N/mm）≥ 1.0 热老化后保持率/%≥ 80 卷材与铝板/（N/mm）≥ 1.57 钉杆水密性 通过8 渗油性/张数≤ 29 持粘性/min≥ 2010 热老化 拉力保持率/%≥ 80 - 最大拉力时延伸率/%≥ 200 30 400（沥青层断裂延伸率） 低温柔性/℃ -18 -28 -18 -28 -18 无裂纹 剥离强度卷材与铝板/（N/mm）≥ 1.511 热稳定性 外观 无起鼓、皱褶、滑动、流淌 尺寸变化/%≤ 212 耐水性能a（336h） 拉伸强度保持率/%≥ 8013 盐处理c（20%NaCl溶液23℃×28d）） 拉力保持率/%≥ 90 - 最大拉力时的延伸保持率/%≥ 80 80（沥青层断裂延伸率） 低温柔性 -20℃，无裂纹14 碱处理c（饱和Ca（OH）2溶液23℃×28d） 拉力保持率/%≥ 90 - 最大拉力时的延伸保持率/%≥ 80 80（沥青层断裂延伸率） 低温柔性 -20℃，无裂纹15 抗氯离子透过率c/（mg/cm2?d）≤ 0.00516 耐久性b 热空气老化（（80±2）℃，28d） 拉伸性能保持率/%≥ 80 低温柔性 -30℃，无裂纹a使用地下工程。b使用所有工程。c使用地下工程，如果设计及相关地质文件说明工程所在地属于非氯盐环境情况下可以不作此项要求。表4PY类卷材物理力学性能序号 项目 指标 Ⅰ Ⅱ1 可溶物含量/（g/m2）≥ 2.0mm 1300 - 3.0mm 2100 4.0mm 29002 拉伸性能 拉力/（N/50mm）≥ 2.0mm 350 - 3.0mm 450 600 4.0mm 450 800 最大拉力时延伸率/%≥ 30 403 耐热性 70℃无滑动、流淌、滴落4 低温柔性/℃ -20 -30 无裂纹5 不透水性 0.3MPa，120min不透水6 剥离强度 卷材与卷材 无处理/（N/mm）≥ 1.0 热老化后保持率/%≥ 80 卷材与铝板/（N/mm）≥ 1.57 钉杆水密性 通过8 渗油性/张数≤ 29 持粘性/min≥ 1510 热老化 最大拉力时延伸率/%≥ 30 40 低温柔性/℃ -18 -28 无裂纹 剥离强度卷材与铝板/（N/mm）≥ 1.5 尺寸稳定性/%≥ 1.5 1.011 自粘沥青再剥离强度/（N/mm）≥ 1.512 耐水性能a（336h） 拉伸强度保持率/%≥ 8013 盐处理c（20%NaCl溶液23℃×28d） 拉力保持率/%≥ 90 最大拉力时的延伸保持率/%≥ 80 低温柔性 -20℃，无裂纹14 碱处理c（饱和Ca（OH）2溶液23℃×28d） 拉力保持率/%≥ 90 最大拉力时的延伸保持率/%≥ 80 低温柔性 -20℃，无裂纹15 抗氯离子透过率c/（mg/cm2?d）≤ 0.00516 耐久性b 热空气老化（（80±2）℃，28d） 拉伸性能保持率/%≥ 80 低温柔性/℃ -30℃，无裂纹a使用地下工程。b使用所有工程。c使用地下工程，如果设计及相关地质文件说明工程所在地属于非氯盐环境情况下可以不作此项要求。5试验方法5.1试件制备试样在（23士2）℃放置24h后进行裁取，每组试件在卷材宽度方向均匀分布裁样，避开卷材边缘100mm以上。N类卷材试件尺寸与数量见表5，PY类卷材试件尺寸与数量见表6。表5N类卷材试件尺寸与数量序号 项目 尺寸（纵向×横向）/mm 数量/个1 拉伸性能 100×25 纵横向各52 钉杆撕裂强度 100×200 横向53 耐热性 100×50 34 低温柔性 150×25 105 不透水性 150×150 36 剥离强度 卷材与卷材 50×150 20（10个试件） 卷材与铝板 250×50 57 钉杆水密性 300×300 28 渗油性 50×50 39 持粘性 150×50 510 热老化 250×250 311 热稳定性 300×300 112 耐久性 250×250 313 耐水性能 拉伸强度保持率 （250～320）×50 纵横向各514 盐处理 拉伸性能 （250～320）×50 纵横向各5 低温柔性 150×25 纵向1015 碱处理 拉伸性能 （250～320）×50 纵横向各5 低温柔性 150×25 纵向10表6PY类卷材试件尺寸与数量序号 项目 尺寸（纵向×横向）/mm 数量/个1 可溶物含量 100×100 32 拉伸性能 （250～300）×50 纵横向各53 耐热性 125×100 34 低温柔性 150×25 105 不透水性 150×150 36 剥离强度 卷材与卷材 50×150 20（10个试件） 卷材与铝板 250×50 57 钉杆水密性 300×300 28 渗油性 50×50 39 持粘性 150×50 510 热老化 延伸率 （250～300）×50 纵横向各5 低温柔性 150×25 10 剥离强度卷材与铝板 250×50 5 尺寸稳定性 （250～300）×50 纵向511 自粘沥青再剥离强度 250×50 512 耐久性 250×250 313 耐水性能 拉伸强度保持率 （250～320）×50 纵横向各514 盐处理 拉伸性能 （250～320）×50 纵横向各5 低温柔性 150×25 纵向1015 碱处理 拉伸性能 （250～320）×50 纵横向各5 低温柔性 150×25 纵向10
中国标准分类号：C282 合成纤维制造
国际标准分类号：71-010
发证机关：中华人民共和国民政部
行业分类：-
标准名称：高性能自粘聚合物改性沥青防水卷材
