标准号T/CSPSTC 47—2020状态
发布时间：2020年08月18日
实施时间：2020年11月01日
装配式机电工程BIM施工应用规程基本信息
标准号：T/CSPSTC 47—2020
团体名称：中国标准化协会
主要技术内容：为贯彻执行国家技术经济政策，推进装配式建筑技术发展与实施，完善装配式建筑中机电工程应用内容，提高装配式机电施工信息管理水平，提高装配式机电工程的环境效益、社会效益和经济效益，起草本标准。为规范装配式机电工程的建设，为提升产品质量、降低整体成本、提升工作效率、提高安装美观、减少资源能耗、优化施工管理。总结过往的项目实践经验，形成一套标准的技术规程，以规范和引导机电装配式BIM工作的实施。本标准主要分为八章，前三章为范围、规范性引用文件、术语；第四章为装配式BIM设计；第五章为机电部品部件生产与运输，第五到八章是本标准的核心部分；本规程核心内容框架主要包括以下几个方面：1）装配式BIM设计：对机电BIM深化设计、机电装配式构件施工模拟以及用于机电产品加工的信息传递做出了一定的要求。充分考虑BIM技术机电装配式工作中各环节能起到的作用。并且对BIM技术在各环节的交付物类型、内容和深度做出了规定。2)机电装配式生产与运输：装配式机电构件具有较高的集成性，因此对构件生产流程与工艺有一定的要求。装配式预制加工单位应具备相应的生产工艺设施，并应有完善的质量管理体系和必要的试验检测手段。同时，成品以装配构件运输时，应制定实施方案，方案应包括运输方式、运输时间、产品运输次序、运输路线、吊装堆放方式、倒运顺序及成品保护措施等内容。工厂的构件生产一般都是成建制加工、出厂，对应构件的生产进度、堆放位置、运输顺序等直接影响到整个项目的施工进程，企业做好预制构件的跟踪非常有必要。3)机电装配式安装：对装配式机电构件在现场施工安装做相关要求。包括机电设备定位就位、成品管道的现场吊装倒运、支吊架定位安装、管道吊装、模块吊装就位、整体管道连接以及最后的管道冲洗施压环节。在该环节中，可运用基于BIM编制专项施工方案，并对项目管理人员与施工队伍进行三维可视化交底。4）检验与试验：预制完成的产品均应进行自检，自检合格后方可运至现场使用。现场安装完成后，还应按照相关规定进行机电设备整体联合调试验收。5)机电设备信息化运维管理：使用BIM技术，可将运维阶段需要的信息包括维护计划、检验报告、设备参数、故障时间、能耗监控等列入模型中。根据运维管理平台对接数据要求，将运维信息数据整合至管理平台以实现对机电设备信息化运维管理。
中国标准分类号：I653 信息系统集成和物联网技术服务
国际标准分类号：91.040.01 建筑物综合
发证机关：中华人民共和国民政部
行业分类：建筑物综合

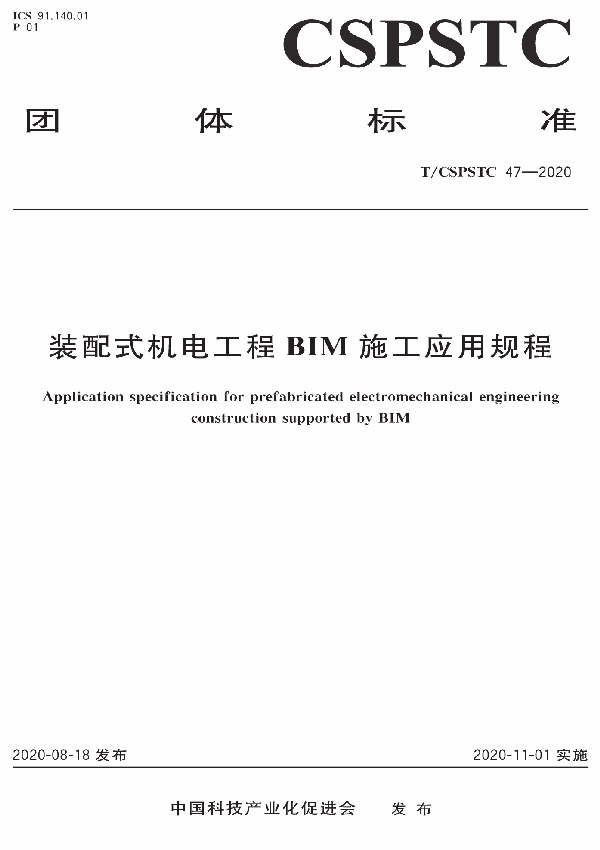

标准名称：装配式机电工程BIM施工应用规程
本文件规定了机电工程装配式BIM设计、生产流程、装配安装、检验与试验、设备信息化运维管理的整个过程。本文件适用于施工阶段建筑信息模型的创建、使用和管理。
